Glasfaser Netzwerk Gewerbe: Wann LWL statt Kupfer die bessere Lösung ist

Wenn Ihr Netzwerk zu langsam, störanfällig oder für größere Entfernungen ungeeignet ist, wird es schnell zum Risiko für den gesamten Betrieb. Gerade in Gewerbeobjekten mit mehreren Etagen, Hallen, Technikräumen, Kameras, WLAN oder Servern ist Glasfaser oft die deutlich zuverlässigere Lösung.

Wir planen und installieren leistungsfähige LWL- und Netzwerkstrukturen für Gewerbe in Charlottenburg – passend zu Ihrem Gebäude, Ihrem Bedarf und Ihrer bestehenden Technik. Senden Sie uns einfach Fotos, einen Grundriss oder eine kurze Beschreibung Ihres Projekts. Wir sagen Ihnen schnell, welche Lösung technisch sinnvoll ist und wie die nächsten Schritte aussehen.

Glasfaser Netzwerk Gewerbe ist besonders sinnvoll, wenn Netzwerkstrecken die übliche 100-Meter-Grenze eines standardisierten Kupferkanals überschreiten, Gebäude oder Hallen verbunden werden, starke elektromagnetische Störungen auftreten oder eine hochverfügbare Backbone-Struktur geplant ist. Kupfer bleibt für kurze Strecken und PoE-Endgeräte oft die wirtschaftlichere Lösung. In vielen Gewerbeobjekten ist deshalb die Kombination ideal: Glasfaser im Backbone und Kupfer auf den letzten Metern zu Computern, Access Points, Kameras oder Zutrittskomponenten.

Stand: 26. August 2026

Ein am 25. August 2026 veröffentlichter Fachbeitrag über Lichtwellenleiter in industriellen Datennetzen lenkt den Blick auf eine Frage, die bei der Netzwerkplanung größerer Gewerbeobjekte entscheidend ist:

Reicht eine klassische CAT-Verkabelung aus – oder sollte zwischen Technikräumen, Etagen, Hallen und Gebäuden Glasfaser eingesetzt werden?

Die Antwort hängt nicht allein von der gewünschten Übertragungsgeschwindigkeit ab. Ebenso wichtig sind:

• die tatsächliche Leitungslänge,
• elektromagnetische Störungen,
• mögliche Potentialunterschiede,
• die erforderliche Ausfallsicherheit,
• die Anzahl angeschlossener Systeme,
• der Bedarf an PoE,
• die spätere Erweiterbarkeit,
• die räumliche Struktur des Objekts.

Gerade in Berliner Gewerbehöfen, Hotels, Lagerhallen, Tiefgaragen und über Jahrzehnte erweiterten Gewerbeimmobilien liegen Technikräume, Unterverteilungen und Nutzungsbereiche häufig weit auseinander. Eine reine Kupferverkabelung stößt dort schneller an technische oder wirtschaftliche Grenzen.

Glasfaser Netzwerk Gewerbe: Die Entscheidung in 60 Sekunden

Glasfaser sollte insbesondere geprüft werden, wenn mindestens einer der folgenden Punkte zutrifft:

1. Eine Netzwerkverbindung ist länger als 90 beziehungsweise 100 Meter.
2. Zwei voneinander getrennte Gebäude oder Hallen sollen verbunden werden.
3. Die Leitung verläuft in der Nähe großer Maschinen, Motoren, Frequenzumrichter oder leistungsstarker Stromleitungen.
4. Zwischen den angeschlossenen Gebäudeteilen können unterschiedliche elektrische Potentiale bestehen.
5. Der Ausfall einer einzelnen Leitung darf nicht zum Stillstand des gesamten Netzwerks führen.
6. Über den Backbone sollen hohe Datenmengen aus Videoüberwachung, WLAN, Servern oder Produktionssystemen transportiert werden.
7. Die Infrastruktur soll später auf höhere Übertragungsgeschwindigkeiten erweitert werden.

Kupfer bleibt dagegen häufig sinnvoll, wenn die Strecke kurz ist, Endgeräte direkt mit Strom über das Netzwerkkabel versorgt werden sollen oder bereits geeignete Leitungswege und Netzwerkkomponenten vorhanden sind.

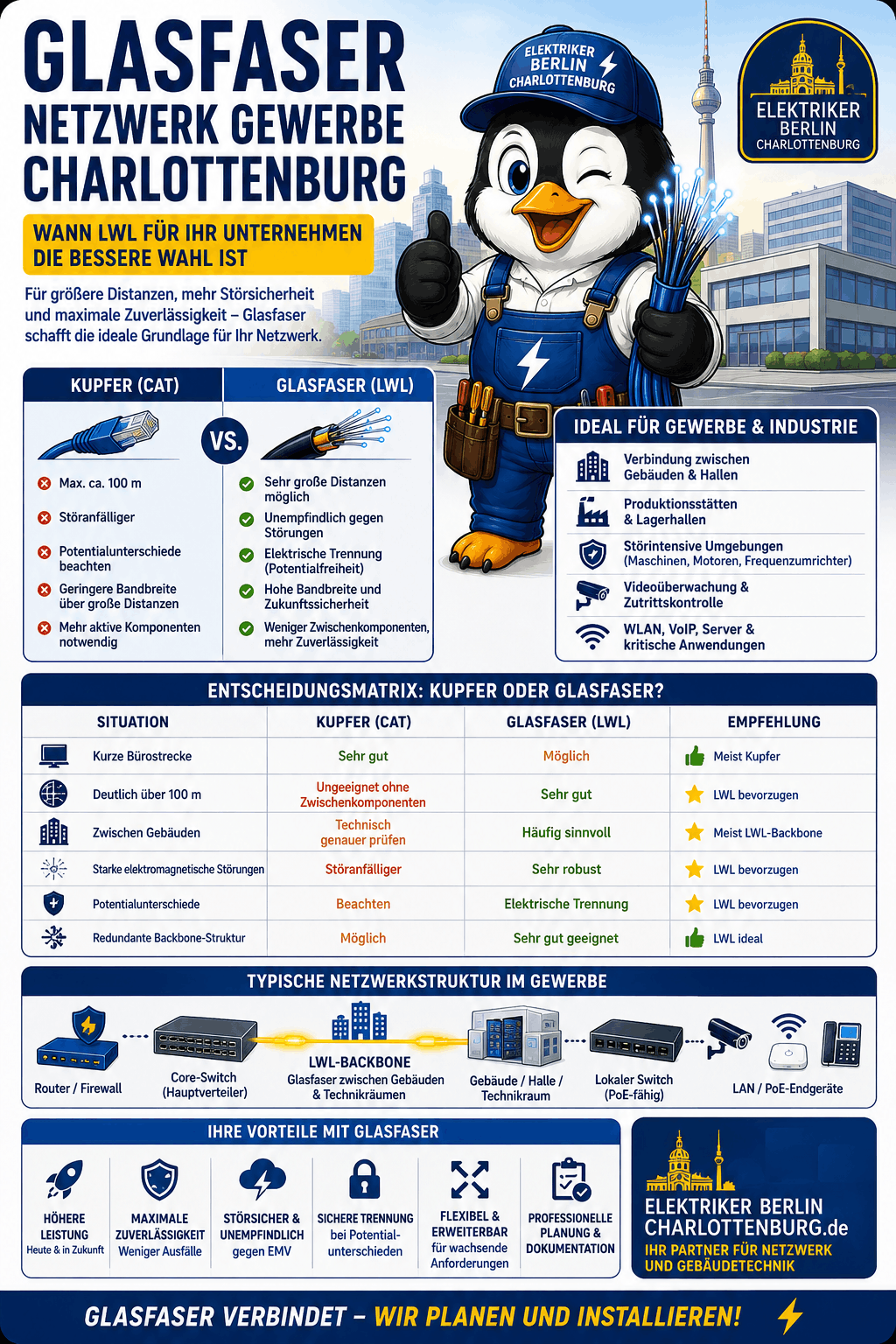

Kupfer oder Glasfaser im Gewerbe? Die Entscheidungsmatrix

Situation	Kupferverkabelung	Glasfaser/LWL	Praxisempfehlung
Kurze Strecke im Büro	Sehr gut geeignet	Technisch möglich	Meist Kupfer verwenden
Bis etwa 90 m Festverkabelung	Sehr gut bei fachgerechter Planung	Ebenfalls möglich	Wirtschaftlichkeit vergleichen
Gesamter Kanal bis 100 m	Standardanwendung	Möglich	Kupfer meist ausreichend
Deutlich über 100 m	Nicht als normale Standardstrecke einplanen	Sehr gut geeignet	LWL bevorzugt prüfen
Verbindung zwischen Gebäuden	Potentialausgleich und Überspannungsrisiken beachten	Häufig besonders sinnvoll	Meist LWL-Backbone
Maschinen und starke elektromagnetische Felder	Kann trotz Schirmung beeinflusst werden	Gegen elektromagnetische Störungen unempfindlich	LWL bevorzugen
Unterschiedliche elektrische Potentiale	Elektrisch leitende Verbindung	Optische Übertragung ermöglicht Potentialtrennung	LWL mit geeigneter Kabelkonstruktion
Stromversorgung per PoE	Sehr gut geeignet	Überträgt keine elektrische Leistung	LWL bis zum lokalen Switch, danach Kupfer
WLAN-Access-Points	Sehr gut auf der letzten Strecke	Backbone geeignet	Hybride Verkabelung
Außenkameras und Tiefgarage	Bei längeren Strecken begrenzt	Gut als Backbone	Lokaler PoE-Switch am Ziel
Redundante Netzstruktur	Möglich	Sehr gut geeignet	Getrennte LWL-Wege prüfen
Spätere höhere Bandbreite	Abhängig von Kabelklasse und Länge	Sehr gute Reserven bei passender Faser	Zukunftsplanung berücksichtigen
Niedrigste Anfangskosten bei kurzer Strecke	Häufig im Vorteil	Höherer Anschlussaufwand	Kupfer verwenden
Hohe Verfügbarkeit über große Flächen	Zusätzliche aktive Zwischenpunkte möglich	Weniger Zwischenstationen erforderlich	Gesamtkosten vergleichen

Die 100-Meter-Grenze bezieht sich dabei auf den vollständigen Kupferkanal. Dieser besteht typischerweise aus bis zu 90 Metern fest verlegter Strecke und den Patch- beziehungsweise Geräteanschlussleitungen an beiden Enden.

Warum ein CAT7-Kabel die 100-Meter-Grenze nicht automatisch aufhebt

In Angeboten und Ausschreibungen wird häufig lediglich festgelegt:

„Es wird CAT7 verlegt.“

Diese Angabe allein beschreibt jedoch noch keine vollständig funktionsfähige Netzwerkstrecke. Entscheidend ist das komplette Übertragungssystem aus:

• Installationskabel,
• Datendosen,
• Patchpanel,
• Steckverbindern,
• Patchkabeln,
• Verlegequalität,
• Schirmungs- und Erdungskonzept,
• Gesamtlänge,
• aktiven Netzwerkkomponenten.

Ein hochwertiges CAT7-Installationskabel kann daher nicht automatisch garantieren, dass eine beliebig lange Strecke mit 1, 2,5 oder 10 Gigabit pro Sekunde zuverlässig funktioniert.

Für 10GBASE-T nennt der Ethernet-Standard eine maximale Verbindungslänge von bis zu 100 Metern über ein dafür geeignetes symmetrisches Kupfer-Verkabelungssystem. In der strukturierten Gebäudeverkabelung werden regelmäßig maximal 90 Meter für den Permanent Link und insgesamt etwa 100 Meter für den vollständigen Channel angesetzt.

Sind Kupferstrecken über 100 Meter grundsätzlich unmöglich?

Nein. Es gibt spezielle Extended-Reach-Lösungen, Medienkonverter und aktive Zwischenkomponenten. Eine Strecke über 100 Meter darf aber nicht einfach wie eine normale standardisierte Kupferverbindung behandelt werden.

Vorher müssen mindestens geprüft werden:

• unterstützte Übertragungsgeschwindigkeit,
• erforderliche PoE-Leistung,
• Kabeltyp und Leiterquerschnitt,
• Anzahl und Art der Steckverbindungen,
• Umgebungstemperatur,
• Spannungsabfall bei PoE,
• Herstellerfreigaben,
• Mess- und Abnahmemöglichkeiten,
• zusätzlicher Stromanschluss für Zwischenkomponenten,
• Folgen eines Ausfalls dieser Zwischenkomponenten.

Spezielle Kupferlösungen können im Einzelfall sinnvoll sein. Für einen neuen Backbone zwischen Hallen, Technikräumen oder Gebäuden ist Glasfaser jedoch häufig die technisch klarere Lösung.

Sieben Situationen, in denen Glasfaser im Gewerbe besonders sinnvoll ist

1. Die Netzwerkstrecke ist länger als 100 Meter

Sollen ein Hauptgebäude und eine entfernte Halle, ein Technikraum im Nebengebäude oder mehrere weit auseinanderliegende Etagen verbunden werden, kann die Strecke schnell länger als 100 Meter werden.

Bei Kupfer wären dann beispielsweise erforderlich:

• ein zusätzlicher Switch,
• ein geeigneter Zwischenraum,
• eine gesicherte Stromversorgung,
• zusätzliche Patchfelder,
• gegebenenfalls eine USV,
• Wartungszugang,
• Überwachung der aktiven Zwischenkomponente.

Jeder zusätzliche aktive Punkt erhöht den Installations-, Wartungs- und Ausfallaufwand. Eine optische Verbindung kann dieselbe Distanz häufig ohne aktive Zwischenstation überbrücken.

Wie groß die mögliche Entfernung ist, hängt von Faser, Datenrate und Transceiver ab. Industrielle LWL-Systeme können je nach Ausführung Distanzen von mehreren Kilometern erreichen.

2. Zwei Gebäude oder Hallen sollen miteinander verbunden werden

Eine Kupferleitung stellt nicht nur eine Datenverbindung, sondern zugleich eine elektrisch leitende Verbindung zwischen den Endpunkten her. Zwischen getrennten Gebäuden können jedoch unterschiedliche Erdungs- und Potentialverhältnisse bestehen.

Zusätzlich können äußere Einflüsse relevant werden:

• indirekte Blitzeinwirkungen,
• Überspannungen,
• Fehler in elektrischen Anlagen,
• lange parallel geführte Energieversorgungsleitungen,
• Potentialausgleichsströme,
• unterschiedliche Einspeisungen der Gebäudeteile.

Eine optische Datenübertragung ermöglicht eine elektrische Trennung der angeschlossenen Netzwerkgeräte. Das macht Glasfaser für Gebäudeverbindungen häufig besonders attraktiv.

Wichtig ist allerdings die Kabelkonstruktion: Enthält ein LWL-Kabel eine metallische Armierung, Zugentlastung oder andere leitfähige Bauteile, muss auch diese Konstruktion in das Erdungs- und Schutzkonzept einbezogen werden. Für eine konsequent nichtleitende Verbindung sollte ein dafür geeignetes, metallfreies Kabel gewählt werden.

3. Maschinen und elektrische Anlagen verursachen Störungen

In Produktionsbereichen, Werkstätten, Aufzugsanlagen, Technikzentralen und Lagerhallen können starke elektromagnetische Felder auftreten. Typische Ursachen sind:

• große Elektromotoren,
• Frequenzumrichter,
• Schweißanlagen,
• Transformatoren,
• Aufzüge,
• leistungsstarke Pumpen,
• lange Starkstromtrassen,
• PV-Wechselrichter,
• Ladeinfrastruktur.

Eine korrekt geschirmte Kupferverkabelung kann auch in anspruchsvollen Umgebungen zuverlässig funktionieren. Glasfaser hat jedoch einen grundsätzlichen Vorteil: Die Daten werden optisch und nicht elektrisch übertragen. Elektromagnetische Felder beeinflussen den Lichtweg nicht. Hersteller industrieller Netzwerktechnik führen deshalb Störfestigkeit und große Übertragungsreichweiten als wesentliche Vorteile optischer Ethernet-Verbindungen auf.

4. Videoüberwachung erzeugt große Datenmengen

Eine einzelne Kamera kann häufig problemlos über Kupfer und PoE angebunden werden. In größeren Objekten laufen jedoch die Daten vieler Kameras an einem zentralen Punkt zusammen.

Das betrifft beispielsweise:

• Tiefgaragen,
• Lager- und Logistikflächen,
• Hotelbereiche,
• Gewerbehöfe,
• Außenanlagen,
• Zufahrten,
• Produktionshallen,
• mehrere Gebäudeteile.

Hier bietet sich eine hierarchische Struktur an:

1. Kameras werden über kurze Kupfer- und PoE-Strecken an einen lokalen Switch angeschlossen.
2. Der lokale Switch bündelt die Daten.
3. Der Uplink zum Hauptnetzwerk erfolgt über Glasfaser.
4. Aufzeichnung, Verwaltung und Fernzugriff befinden sich im zentralen Netzwerkbereich.

Damit müssen nicht alle Kameraleitungen einzeln bis zum Haupt-Serverschrank geführt werden. Weitere Informationen finden Betreiber auf unserer Seite zur Videoüberwachung in Berlin-Charlottenburg.

5. Das Netzwerk muss auch bei einer Leitungsunterbrechung funktionieren

In einem kleinen Büro kann ein einzelner Uplink ausreichend sein. Bei Produktions-, Hotel-, Sicherheits- oder Verwaltungsnetzen kann der Ausfall einer Backbone-Verbindung dagegen erhebliche Folgen haben.

Eine redundante Glasfaserstruktur kann beispielsweise als Ring, doppelte Sternverbindung oder über getrennte Leitungswege aufgebaut werden. Managed Switches können – abhängig vom Modell – Redundanzverfahren wie RSTP, MRP oder LACP unterstützen.

Entscheidend ist jedoch: Zwei Fasern allein ergeben noch keine vollständige Redundanz.

6. Mehrere Systeme teilen sich eine gemeinsame Infrastruktur

In modernen Gewerbeobjekten laufen häufig unterschiedliche Anwendungen über dasselbe physische Netzwerk:

• Büro-IT,
• WLAN,
• IP-Telefonie,
• Videoüberwachung,
• Zutrittskontrolle,
• Zeiterfassung,
• Gebäudetechnik,
• Kassen- und Buchungssysteme,
• digitale Beschilderung,
• Produktions- und Logistiksysteme.

Ein leistungsfähiger LWL-Backbone kann diese Datenströme zwischen Gebäudebereichen transportieren. Die logische Trennung erfolgt anschließend beispielsweise über VLANs, Zugriffsregeln und getrennte Administrationsbereiche.

Glasfaser ersetzt dabei kein IT-Sicherheitskonzept. Auch ein optisches Netzwerk benötigt sichere Switch-Konfigurationen, geschützte Managementzugänge, regelmäßige Aktualisierungen und nachvollziehbare Zuständigkeiten.

7. Das Netzwerk soll langfristig erweiterbar bleiben

Bei neuen Kabelwegen entstehen die größten Kosten häufig nicht durch das Kabel selbst, sondern durch:

• Bau- und Tiefbauarbeiten,
• Kernbohrungen,
• Brandschottungen,
• Kabeltrassen,
• Arbeiten in belegten Gewerberäumen,
• Gerüste und Hubtechnik,
• Wiederherstellung von Oberflächen,
• Betriebsunterbrechungen.

Deshalb sollte nicht nur der aktuelle Bedarf betrachtet werden. Zusätzliche Fasern oder eine für spätere Geschwindigkeiten geeignete Faser können wirtschaftlicher sein, als dieselbe Strecke einige Jahre später erneut zu öffnen.

Wann Kupfer weiterhin die bessere Lösung ist

Glasfaser ist keine pauschale Ersatztechnologie für jede Kupferleitung. In vielen Bereichen bleibt Kupfer die praktischere und günstigere Lösung.

Kurze Arbeitsplatzstrecken

Zwischen Etagenverteiler und Arbeitsplatz, Drucker, Telefon oder WLAN-Access-Point ist eine fachgerecht ausgeführte Kupferverkabelung bis zur vorgesehenen Kanallänge sehr gut geeignet.

PoE-Endgeräte

Power over Ethernet kann Daten und elektrische Leistung über dieselbe Kupferleitung übertragen. Das ist ideal für:

• WLAN-Access-Points,
• IP-Kameras,
• VoIP-Telefone,
• Zutrittsleser,
• Türcontroller,
• kleine Netzwerksysteme,
• bestimmte Sensoren und Steuerungen.

Eine Glasfaser überträgt keine elektrische Leistung. Am Zielpunkt werden deshalb ein lokaler Stromanschluss und gegebenenfalls ein PoE-Switch oder PoE-Injektor benötigt.

Kleine Büroeinheiten

Befinden sich alle Arbeitsplätze in der Nähe eines zentralen Netzwerkschranks und bleiben die Leitungswege innerhalb der vorgesehenen Längen, spricht meist wenig für eine vollständige optische Verkabelung bis zu jedem Arbeitsplatz.

Bestehende, geprüfte Infrastruktur

Ist bereits eine gut dokumentierte und messtechnisch geeignete Kupferverkabelung vorhanden, muss sie nicht allein deshalb ersetzt werden, weil Glasfaser technisch moderner erscheint.

Die häufig beste Lösung: Glasfaser-Backbone und Kupfer am Endgerät

In vielen Unternehmen ist nicht „Kupfer oder Glasfaser“ die richtige Frage, sondern:

An welcher Stelle sollte Glasfaser enden und Kupfer beginnen?

Eine bewährte hybride Architektur sieht so aus:

Internetanschluss / Provider
            ↓
      Router / Firewall
            ↓
Core-Switch im Haupt-Serverschrank
            ↓
     LWL-Backbone
   ggf. zwei getrennte Wege
            ↓
Gebäude / Halle / Etage / Technikraum
            ↓
Lokaler Managed Switch + lokale USV
            ↓
Kurze CAT-/PoE-Strecken zu:
PCs · Access Points · Kameras · Telefonen
Zutrittskontrolle · Türsteuerungen · Sensoren

Diese Struktur verbindet die jeweiligen Vorteile:

Glasfaser im Backbone

• große Reichweite,
• hohe Bandbreite,
• Störfestigkeit,
• elektrische Trennung,
• gute Erweiterbarkeit,
• geeignete Grundlage für redundante Wege.

Kupfer auf der letzten Strecke

• kostengünstige Anschlüsse,
• direkte RJ45-Verbindungen,
• PoE-Versorgung,
• einfache Anbindung üblicher Endgeräte,
• flexible Arbeitsplatzverkabelung.

Provider-Glasfaser und internes LWL-Netz sind nicht dasselbe

Ein Glasfaseranschluss des Telekommunikationsanbieters endet häufig an einem Hausübergabepunkt, Glasfasermodem oder Router. Damit ist noch nicht automatisch das interne Gebäudenetz optisch ausgeführt.

Es sind zwei unterschiedliche Bereiche zu unterscheiden:

Bereich	Aufgabe
Provider-Glasfaser	Bringt den Internetanschluss bis in das Gebäude
Internes LWL-Netz	Verteilt Daten zwischen Technikräumen, Etagen, Hallen oder Gebäuden
Kupfer-LAN	Verbindet lokale Endgeräte mit dem jeweiligen Switch
PoE-Netz	Überträgt Daten und Strom zu geeigneten Endgeräten

Ein Unternehmen kann daher bereits einen Glasfaser-Internetanschluss besitzen und intern trotzdem durch alte, ungeeignete oder zu lange Kupferstrecken ausgebremst werden.

Multimode oder Singlemode: Welche Glasfaser ist richtig?

Bei der Planung muss entschieden werden, welche Faserart zur Strecke und zur langfristigen Nutzung passt.

Merkmal	Multimode, beispielsweise OM3/OM4	Singlemode, häufig OS2
Typische Nutzung	Innerhalb von Gebäuden und Campusbereichen	Lange Strecken und Gebäudeverbindungen
Lichtführung	Mehrere Ausbreitungswege	Ein dominanter Ausbreitungsweg
Typische Optiken	Beispielsweise 10GBASE-SR	Beispielsweise 10GBASE-LR
Beispielreichweite bei 10 Gbit/s	OM3 bis 300 m, OM4 bis 400 m mit geeigneter SR-Technik	Bis 10 km mit geeigneter LR-Technik
Aktive Komponenten	Häufig günstigere Kurzstreckenmodule	Je nach Modul höhere Kosten
Langfristige Entfernungsreserve	Gut bei passenden Distanzen	Sehr groß
Geeignet für Gebäudeverbindung	Ja, abhängig von Distanz und Planung	Häufig besonders interessant

Die genannten Distanzen sind keine allgemeine Garantie für jede Glasfaserstrecke. Sie gelten nur für passende Kombinationen aus Faser, Transceiver, Steckverbindungen, Datenrate und zulässigem optischem Verlustbudget. Cisco gibt für bestimmte 10GBASE-SR-Module beispielsweise bis zu 300 Meter über OM3 und 400 Meter über OM4 an; bestimmte 10GBASE-LR-Module erreichen bis zu zehn Kilometer über Singlemode-Faser. (Cisco)

Planungsgrundsatz für neue Strecken

Bei einer neu zu errichtenden Gebäudeverbindung sollte Singlemode zumindest geprüft werden. Der entscheidende Kostenblock ist häufig der Leitungsweg und nicht die Faser selbst. Ob Singlemode oder Multimode wirtschaftlicher ist, hängt dennoch vom Bestand, den Switches, den Entfernungen, der gewünschten Geschwindigkeit und den eingesetzten Transceivern ab.

SFP-Module müssen zur gesamten Verbindung passen

Glasfaser wird häufig über austauschbare SFP-, SFP+- oder SFP28-Module an Switches angeschlossen. Die Bezeichnung des Steckplatzes allein reicht für die Auswahl jedoch nicht aus.

Auf beiden Seiten müssen unter anderem zusammenpassen:

• unterstützte Datenrate,
• Multimode oder Singlemode,
• Sendewellenlänge,
• Anzahl benötigter Fasern,
• Duplex- oder BiDi-Betrieb,
• Steckertyp,
• optisches Verlustbudget,
• maximale und teilweise auch minimale Reichweite,
• Switch- und Herstellerkompatibilität,
• erforderlicher Temperaturbereich.

Ein beliebiges SFP-Modul funktioniert daher nicht automatisch in jedem Switch oder mit jeder Faser. Hersteller weisen ausdrücklich darauf hin, dass nicht jedes Modul von jeder Plattform unterstützt wird. (Cisco)

Welche Komponenten zu einem gewerblichen LWL-Netz gehören

Eine belastbare Lösung besteht nicht nur aus einem Glasfaserkabel.

Passive Komponenten

• geeignetes Innen-, Außen- oder Universalkabel,
• Multimode- oder Singlemode-Fasern,
• Spleißboxen,
• LWL-Patchfelder,
• Kupplungen und Adapter,
• Pigtails,
• LWL-Patchkabel,
• Kabelmanagement,
• Beschriftung und Portkennzeichnung,
• geeignete Schutzrohre und Kabeltrassen,
• zugelassene Abschottungen bei Brandabschnitten.

Aktive Komponenten

• Core-Switch,
• lokale Access- oder Industrie-Switches,
• SFP-, SFP+- oder andere Transceiver,
• gegebenenfalls Medienkonverter,
• PoE-Switches für lokale Endgeräte,
• Router und Firewall,
• Netzwerküberwachung,
• USV-Systeme,
• redundante Netzteile.

Dokumentation

• Gebäude- und Etagenpläne,
• Trassenverlauf,
• Faserbelegung,
• Portplan,
• Switch- und Modulbezeichnungen,
• Messwerte,
• Spleiß- und Patchdokumentation,
• Konfigurationssicherung,
• Kennzeichnung der Reservefasern.

Für industrielle Bereiche ist die ISO/IEC-11801-Reihe eine wichtige Grundlage der generischen Verkabelung. Teil 3 behandelt ausdrücklich Verkabelungssysteme in industriellen Betriebsstätten beziehungsweise entsprechenden Bereichen anderer Gebäude.

Redundanz: Zwei Fasern allein reichen nicht

Der Begriff „redundant“ wird bei Netzwerken häufig zu großzügig verwendet.

Keine echte Wegeredundanz

Zwei Glasfaserverbindungen liegen im selben Kabel, im selben Schutzrohr und auf derselben Kabeltrasse.

Wird das Kabel bei Bauarbeiten beschädigt oder die Trasse durch Brand oder Wasser beeinträchtigt, fallen beide Verbindungen gleichzeitig aus.

Keine echte Stromversorgungsredundanz

Ein Switch besitzt zwei Spannungseingänge, beide werden aber aus demselben Netzteil oder derselben Steckdose versorgt.

Fällt die gemeinsame Quelle aus, helfen die zwei Eingänge nicht.

Keine vollständige Geräteredundanz

Zwei Leitungswege enden am selben Switch. Fällt dieser Switch aus, sind beide Wege wirkungslos.

Eine belastbare Redundanz kann umfassen

1. räumlich getrennte Kabelwege,
2. getrennte Schutzrohre oder Trassen,
3. unabhängige Switches,
4. getrennte Stromversorgungen,
5. geeignete USV-Systeme,
6. passende Redundanzprotokolle,
7. Netzwerküberwachung und Alarmierung,
8. gesicherte Switch-Konfigurationen,
9. Ersatzmodule und dokumentierte Wiederanlaufverfahren.

Industrielle Managed Switches können je nach Ausführung unter anderem RSTP, MRP, LACP und weitere Redundanzmechanismen unterstützen. Ebenso sind Modelle mit redundanten Spannungseingängen erhältlich. Die konkrete Topologie muss aber zum Gerät, zum Protokoll und zur betrieblichen Anforderung passen.

Glasfaser für Videoüberwachung, Zutrittskontrolle und WLAN

Ein LWL-Backbone kann mehrere technische Systeme eines Gewerbeobjekts zusammenführen.

Videoüberwachung

In einer Tiefgarage oder auf einem weitläufigen Außengelände werden die Kameras über kurze PoE-Strecken an einen lokalen Switch angeschlossen. Die Verbindung zur Zentrale erfolgt optisch.

Zutrittskontrolle

Türcontroller, Leser und IP-Sprechanlagen können dezentral in einem Gebäudebereich zusammengeführt werden. Auch hier übernimmt ein lokaler Switch die Kupfer- und PoE-Anschlüsse, während der Uplink zum Hauptnetzwerk über Glasfaser geführt wird.

Weitere Informationen zu solchen Systemen finden Unternehmen unter Sicherheitstechnik für Berliner Immobilien.

WLAN in großen Objekten

Mehrere Access Points erzeugen zusammen erhebliche Datenmengen. Wird ein entferntes Gebäude lediglich über eine langsame oder instabile Verbindung angebunden, kann auch ein moderner Access Point seine Leistung nicht ausspielen.

Ein ausreichend dimensionierter optischer Uplink verhindert, dass der Backbone zum Engpass wird.

Technische und organisatorische Trennung

Gemeinsam genutzte Kabelwege bedeuten nicht, dass alle Systeme im selben logischen Netzwerk arbeiten sollten. Je nach Sicherheitsanforderung können notwendig sein:

• getrennte VLANs,
• unterschiedliche IP-Bereiche,
• Zugriffskontrolllisten,
• getrennte Administrationsrechte,
• priorisierte Datenübertragung,
• überwachte Managementzugänge,
• separate Netze für besonders sensible Systeme.

Die aktive Netzwerkkonfiguration sollte mit dem zuständigen IT-Dienstleister beziehungsweise der internen IT abgestimmt werden.

Glasfaser-Netzwerk im Gewerbe planen: Ablauf in acht Schritten

1. Anforderungen erfassen

Zunächst wird geklärt:

• Welche Standorte sollen verbunden werden?
• Welche Systeme werden angeschlossen?
• Welche Datenrate wird heute benötigt?
• Welche Erweiterungen sind vorgesehen?
• Welche Ausfallzeit ist akzeptabel?
• Welche Endgeräte benötigen PoE?
• Gibt es sensible Produktions- oder Sicherheitssysteme?

2. Bestehende Infrastruktur aufnehmen

Dazu gehören:

• Serverschränke,
• Switches,
• vorhandene Glasfaser- und Kupferkabel,
• Patchfelder,
• freie Ports,
• Stromversorgung,
• USV,
• Kabeltrassen,
• Brandschutzbereiche,
• Erdungs- und Potentialausgleichssituation.

3. Tatsächliche Leitungslängen ermitteln

Entscheidend ist nicht die Luftlinie. Maßgeblich ist der reale Leitungsweg über Trassen, Schächte, Keller, Technikräume und Gebäudeeinführungen.

Eine Halle kann nur 70 Meter vom Hauptgebäude entfernt sein, während der tatsächliche Kabelweg deutlich länger als 100 Meter wird.

4. Topologie festlegen

Mögliche Strukturen sind beispielsweise:

• Sternstruktur,
• redundanter Stern,
• Ringstruktur,
• verkettete Verbindung,
• getrennte Gebäudebackbones,
• zentrale oder dezentrale Verteilung.

Die Entscheidung beeinflusst Switch-Anzahl, Leitungswege, Ausfallsicherheit und spätere Erweiterungen.

5. Faser, Kabel und Module auswählen

Festgelegt werden unter anderem:

• Multimode oder Singlemode,
• Anzahl der Fasern,
• Innen- oder Außenkabel,
• metallfreie oder armierte Konstruktion,
• SFP- beziehungsweise SFP+-Module,
• Steckertyp,
• Datenrate,
• Reservefasern,
• zulässiges Verlustbudget.

6. Leitungsweg und Schutzmaßnahmen planen

Zu beachten sind:

• zulässiger Biegeradius,
• Zugbelastung,
• mechanischer Schutz,
• Feuchtigkeit,
• Temperatur,
• Nagetierrisiko,
• Brandabschnitte,
• Gebäudeeinführungen,
• getrennte Wege bei Redundanz,
• zugängliche Spleiß- und Verteilerpunkte.

7. Installation, Spleißen und Prüfung

Nach der Verlegung werden die Fasern fachgerecht abgeschlossen beziehungsweise gespleißt. Steckverbindungen müssen sauber und unbeschädigt sein.

Je nach Projekt kommen unter anderem infrage:

• Sichtprüfung,
• Prüfung und Reinigung der Steckflächen,
• Durchgangs- und Polaritätsprüfung,
• Dämpfungsmessung,
• Prüfung des optischen Leistungsbudgets,
• OTDR-Messung,
• Funktionstest mit den vorgesehenen Transceivern.

In aktive Lichtwellenleiter oder Transceiver darf niemals direkt hineingesehen werden. Eine optische Aktivität ist nicht unbedingt mit bloßem Auge erkennbar.

8. Dokumentation und Übergabe

Eine professionelle Übergabe sollte nicht nur bestätigen, dass „die Verbindung läuft“. Erforderlich sind abhängig vom Projekt:

• eindeutige Bezeichnungen,
• Faser- und Portplan,
• Messprotokolle,
• Angaben zu Kabel und Fasertyp,
• verwendete Transceiver,
• Dokumentation der Leitungswege,
• Kennzeichnung von Reservefasern,
• Switch-Konfigurationen beziehungsweise deren Sicherung,
• Ansprechpartner und Zuständigkeiten.

Typische Planungsfehler bei LWL-Netzen

Nur auf den Kabelpreis schauen

Ein günstiges Kabel hilft wenig, wenn später ungeeignete Module, zusätzliche Medienkonverter oder schwer zugängliche Zwischenstationen benötigt werden.

Keine Reservefasern vorsehen

Wird ein aufwendiger Leitungsweg neu geschaffen, können zusätzliche Fasern später viel Geld und Betriebsunterbrechungen sparen.

Falsche SFP-Module bestellen

Ein Multimode-Modul passt nicht automatisch zu einer Singlemode-Strecke. Auch Wellenlänge, Steckertyp, Datenrate und Switch-Kompatibilität müssen stimmen.

Die lokale Stromversorgung vergessen

Glasfaser überträgt keine Leistung. Der entfernte Switch benötigt eine zuverlässige Stromversorgung und bei wichtigen Systemen gegebenenfalls eine lokale USV.

Beide redundanten Leitungen in dieselbe Trasse legen

Das schützt nicht vor Kabelbruch, Brand, Wasser oder Beschädigung der gemeinsamen Trasse.

Metallische Kabelbestandteile übersehen

Eine optische Datenübertragung ist nicht automatisch gleichbedeutend mit einer vollständig metallfreien Gebäudeverbindung.

Steckverbinder ungeprüft zusammenstecken

Schmutz auf LWL-Steckflächen gehört zu den typischen Ursachen erhöhter Dämpfung und instabiler Verbindungen.

Keine vollständige Beschriftung vornehmen

Unbeschriftete Fasern und Patchfelder verursachen bei Änderungen, Störungen und Erweiterungen unnötige Ausfallzeiten.

Glasfaser mit Cybersicherheit verwechseln

Ein optischer Übertragungsweg schützt nicht vor falschen Passwörtern, unsicheren Switch-Konfigurationen, fehlenden Updates oder unzulässigen Netzwerkzugriffen.

Berliner Praxisfälle: Wo sich LWL besonders anbietet

Objekt	Typische Ausgangslage	Sinnvolle Netzwerkstruktur
Gewerbehof mit mehreren Gebäuden	Hauptanschluss nur in einem Gebäude	LWL-Stern oder redundanter Ring zu den Gebäuden
Produktionsbetrieb	Maschinen, Frequenzumrichter, lange Hallen	LWL-Backbone, industrielle Switches, lokale Kupferanschlüsse
Lager- und Logistikhalle	Scanner, WLAN, Kameras, Tore	LWL zu Hallenverteilern, PoE lokal
Hotel	Viele Etagen, WLAN, Kameras, Telefonie	Etagenweise Verteilung über optischen Backbone
Klinik oder größere Praxis	Sensible IT und viele Gebäudebereiche	Strukturierter Backbone mit getrennten logischen Netzen
Tiefgarage	Große Distanzen und viele Kameras	LWL zu geschützten lokalen PoE-Switches
Büroobjekt mit mehreren Etagen	Zentrale Technik, viele Arbeitsplätze	LWL zwischen Etagenverteilern, Kupfer zum Arbeitsplatz
Außenbereich	Zufahrten, Schranken, Kameras	Außenkabel oder geschützter LWL-Weg zum lokalen Verteiler
Gewachsenes Gewerbeobjekt	Viele nachträgliche Einzellösungen	Bestandsaufnahme und Neuordnung des Backbones
Mehrere Technikräume	Lange und unübersichtliche Verbindungen	Zentral dokumentierte LWL-Struktur

Für Hausverwaltungen ist besonders wichtig, nicht nur einzelne Störungen zu beheben, sondern bei wiederkehrenden Problemen die gesamte Objektstruktur zu betrachten. Informationen zu unserer Betreuung finden Sie unter Elektriker für Hausverwaltungen in Berlin-Charlottenburg.

Was kostet ein Glasfaser-Netzwerk im Gewerbe?

Eine seriöse Pauschale ist ohne Kenntnis des Objekts kaum möglich. Die Kosten hängen unter anderem ab von:

• Länge und Zugänglichkeit des Leitungswegs,
• vorhandenen Kabeltrassen und Leerrohren,
• erforderlichen Kernbohrungen,
• Innen-, Außen- oder Erdverlegung,
• Anzahl und Typ der Fasern,
• Anzahl der Endpunkte,
• Spleiß- und Patchtechnik,
• Serverschränken und Unterverteilern,
• Switches und Transceivern,
• PoE-Leistung,
• USV-Systemen,
• Brandschutzmaßnahmen,
• gewünschter Redundanz,
• Messung und Dokumentation,
• Arbeiten außerhalb der Betriebszeiten.

Nicht nur die Anschaffungskosten vergleichen

Kupfer kann auf einer kurzen Einzelstrecke günstiger sein. Auf einer langen Verbindung können jedoch zusätzliche Switches, Stromanschlüsse, USV-Systeme und Wartungspunkte erforderlich werden.

Für die Wirtschaftlichkeit sollten deshalb die Gesamtkosten betrachtet werden:

Planung + Leitungsweg + aktive Komponenten + Energie + Wartung + Ausfallrisiko + spätere Erweiterung

Glasfaser-Netzwerk in Berlin planen und installieren lassen

Über unsere Netzwerktechnik in Berlin-Charlottenburg unterstützen wir Unternehmen und Immobilienbetreiber abhängig vom Projektumfang unter anderem bei:

• Bestandsaufnahme vorhandener Netzwerkstrecken,
• Planung strukturierter Kupfer- und Glasfaserverkabelungen,
• Verbindung von Gebäuden, Hallen und Technikräumen,
• Planung von Haupt- und Unterverteilern,
• Aufbau beziehungsweise Erweiterung von Serverschränken,
• Leitungswegen und Kabeltrassen,
• Einbindung geeigneter Switches und SFP-Module,
• lokalen PoE-Anschlüssen,
• Anbindung von Videoüberwachung und Sicherheitstechnik,
• Stromversorgung und USV-Vorbereitung,
• Prüfung, Kennzeichnung und Dokumentation.

Die Konfiguration komplexer aktiver IT-Systeme, Firewalls, VLANs oder Sicherheitsrichtlinien wird bei Bedarf mit dem vorhandenen IT-Dienstleister des Unternehmens abgestimmt.

Diese Angaben helfen bei einer ersten Einschätzung

Für eine möglichst konkrete Vorprüfung benötigen wir:

1. Anschrift und Art des Gewerbeobjekts,
2. Grundriss, Lageplan oder einfache Skizze,
3. ungefähre Entfernung zwischen den Gebäudebereichen,
4. Fotos der geschlossenen Serverschränke und Technikräume,
5. Informationen zu vorhandenen Leerrohren und Kabeltrassen,
6. gewünschte Anzahl der Netzwerkanschlüsse,
7. Angaben zu Kameras, Access Points und anderen PoE-Geräten,
8. gewünschte Datenrate,
9. vorhandene Switch-Modelle,
10. Anforderungen an Redundanz und Ausfallsicherheit,
11. gewünschter Ausführungszeitraum,
12. Hinweise zu laufender Produktion oder eingeschränkten Arbeitszeiten.

Bei größeren oder vorab nicht seriös kalkulierbaren Netzwerkinstallationen kann zunächst eine Vor-Ort-Prüfung in Berlin für 79 Euro vereinbart werden.

Häufige Fragen zum Glasfaser-Netzwerk im Gewerbe

Ab welcher Entfernung sollte im Gewerbe Glasfaser verwendet werden?

Spätestens wenn der vollständige Kupferkanal länger als etwa 100 Meter werden würde, sollte Glasfaser geprüft werden. Sie kann aber auch bei kürzeren Strecken sinnvoll sein, etwa zwischen Gebäuden, bei starken elektromagnetischen Störungen oder bei besonderen Verfügbarkeitsanforderungen.

Ist eine CAT7-Verbindung länger als 100 Meter möglich?

Eine als normale standardisierte Ethernet-Strecke geplante Kupferverbindung sollte die für die jeweilige Anwendung vorgesehene Kanallänge einhalten. Spezielle Extended-Reach-Produkte oder aktive Zwischenkomponenten können größere Entfernungen ermöglichen, müssen aber konkret geplant und geprüft werden.

Ist Glasfaser zwischen zwei Gebäuden immer erforderlich?

Nicht zwingend. Sie ist jedoch häufig die technisch bessere Lösung, weil keine elektrisch leitende Datenverbindung zwischen den aktiven Geräten erforderlich ist und deutlich größere Entfernungen möglich sind. Erdung, Überspannungsschutz, Kabelkonstruktion und Stromversorgung der Endpunkte müssen dennoch fachgerecht geplant werden.

Kann Glasfaser PoE übertragen?

Nein. Glasfaser überträgt Daten optisch, aber keine elektrische Leistung. Für Kameras, Access Points oder Zutrittskomponenten wird am entfernten Standort ein lokaler PoE-Switch oder eine andere Stromversorgung benötigt.

Ist Singlemode grundsätzlich besser als Multimode?

Nicht pauschal. Singlemode bietet sehr große Reichweiten und Erweiterungsreserven. Multimode kann bei passenden Entfernungen und vorhandener Technik wirtschaftlich sinnvoll sein. Entscheidend sind Datenrate, Länge, Bestand, Transceiver und Zukunftsplanung.

Wie viele Fasern sollten verlegt werden?

Das hängt von Topologie, Datenrate und Redundanz ab. Bei einem aufwendigen neuen Leitungsweg sollten neben den aktuell benötigten Fasern in der Regel auch Reserven geprüft werden. Die spätere Nachverlegung ist häufig deutlich teurer als die anfängliche Mehrfaserlösung.

Benötigt jede Glasfaserstrecke einen Medienkonverter?

Nein. Besitzen die Switches passende SFP- oder SFP+-Steckplätze, kann die Glasfaser direkt über geeignete Transceiver angeschlossen werden. Medienkonverter können sinnvoll sein, wenn vorhandene Geräte nur Kupferanschlüsse besitzen.

Ist ein LWL-Netz automatisch redundant?

Nein. Redundanz entsteht erst durch getrennte Leitungswege, geeignete aktive Geräte, unabhängige Stromversorgung und eine passend konfigurierte Netzwerktopologie.

Kann eine Videoüberwachung vollständig über Glasfaser betrieben werden?

Der Backbone kann sehr gut über Glasfaser geführt werden. Da typische IP-Kameras einen RJ45-Anschluss und häufig PoE benötigen, werden sie meist über kurze Kupferleitungen an einen lokalen PoE-Switch angeschlossen.

Welche Messungen sind nach der Installation sinnvoll?

Abhängig vom Projekt gehören dazu Sicht- und Sauberkeitsprüfung, Polaritäts- und Durchgangsprüfung, Dämpfungsmessung und gegebenenfalls eine OTDR-Messung. Die Ergebnisse sollten der jeweiligen Faser und Strecke eindeutig zugeordnet werden.

Ist Glasfaser abhörsicher?

Glasfaser strahlt keine elektromagnetischen Signale wie ein Kupferleiter ab und ist nicht auf dieselbe Weise beeinflussbar. Sie ist dennoch nicht automatisch gegen unbefugte Zugriffe geschützt. Netzwerkzugänge, Switches, Benutzerkonten und aktive Systeme benötigen weiterhin ein vollständiges Sicherheitskonzept.

Glasfaser Netzwerk Gewerbe als belastbarer Backbone

Glasfaser Netzwerk Gewerbe ist besonders dann die richtige Entscheidung, wenn lange Entfernungen, mehrere Gebäudeteile, elektromagnetisch anspruchsvolle Umgebungen oder hohe Anforderungen an Erweiterbarkeit und Verfügbarkeit zusammenkommen.

Kupfer bleibt auf kurzen Strecken und für PoE-Endgeräte unverzichtbar. Die technisch und wirtschaftlich überzeugendste Lösung ist deshalb häufig ein hybrides Netzwerk:

LWL zwischen Gebäuden, Hallen, Etagen und Technikräumen – Kupfer und PoE vom lokalen Switch bis zum Endgerät.

Entscheidend ist nicht, möglichst viel Glasfaser oder möglichst viel CAT-Kabel zu verlegen. Entscheidend ist eine nachvollziehbare Netzstruktur, bei der Leitungslängen, Bandbreite, Stromversorgung, Redundanz, Brandschutz und spätere Erweiterungen von Anfang an zusammenpassen.

Glasfaser-Netzwerk für Ihr Gewerbeobjekt in Berlin prüfen lassen

Ihre Gebäude, Hallen oder Technikräume liegen weit auseinander? Kameras, WLAN oder Arbeitsplätze laufen über instabile beziehungsweise zu lange Netzwerkstrecken?

Wir prüfen die vorhandene Infrastruktur und entwickeln eine passende Kombination aus LWL-Backbone, Kupferverkabelung, Switches, Serverschrank, PoE und USV.

Telefon: 030 – 814 509 278
Vor-Ort-Prüfung bei größeren oder unklaren Projekten: 79 Euro

Quellen und technische Grundlagen

• IEEE 802.3an: 10GBASE-T ist für Verbindungen über bis zu 100 Meter geeigneter symmetrischer Kupferverkabelung spezifiziert. (IEEE Standards Association)
• Fluke Networks: Ein Permanent Link umfasst typischerweise maximal 90 Meter; mit Patch- und Geräteanschlussleitungen ergibt sich der vollständige Channel von etwa 100 Metern. (Fluke Networks)
• Phoenix Contact: Industrielle LWL-Verbindungen bieten hohe Störfestigkeit und je nach Technik große Übertragungsreichweiten. (Phoenix Contact)
• Cisco: Beispiele für optische 10-Gigabit-Verbindungen sind bis zu 300 Meter über OM3, 400 Meter über OM4 und zehn Kilometer über Singlemode-Faser mit jeweils passenden Modulen. (Cisco)
• ISO/IEC 11801-3: Internationale Grundlage für generische Verkabelungssysteme in industriellen Betriebsstätten und industriellen Bereichen anderer Gebäude. (ISO)
• Phoenix Contact und WAGO: Managed Industrial Switches können je nach Modell Redundanzprotokolle, SFP-Anbindungen und redundante Spannungsversorgungen unterstützen. (Phoenix Contact)
