CEE-Anschluss Charlottenburg

CEE-Anschluss Charlottenburg: Kraftstromanschluss mit 400 Volt, 16 A oder 32 A

Sie benötigen einen CEE-Anschluss in Charlottenburg, der sicher funktioniert und exakt zu Ihrem Gerät passt? Wir planen und installieren Ihren 400-Volt-Kraftstromanschluss mit CEE 16 A oder CEE 32 A fachgerecht – für Werkstatt, Garage, Gewerbe, Maschinen oder Außenbereich. Dabei prüfen wir nicht nur die Steckdose, sondern auch Leitung, Absicherung, FI-Schutz und die vorhandene Elektroanlage, damit Sie eine dauerhaft sichere und passende Lösung erhalten.

Senden Sie uns am besten direkt ein Foto vom Typenschild Ihres Gerätes, vom Sicherungskasten und vom gewünschten Montageort. So können wir den Aufwand schnell einschätzen und Ihnen eine klare Empfehlung geben.

CEE-Anschluss Charlottenburg bezeichnet die fachgerechte Installation einer industriellen Steckvorrichtung, über die – je nach Ausführung – Geräte mit 400-Volt-Drehstrom und höheren Leistungen versorgt werden können. Typische Varianten sind die rote fünfpolige CEE-Steckdose mit 16 A für rechnerisch rund 11 kW sowie die größere CEE-Steckdose mit 32 A für rund 22 kW.

Welche Ausführung richtig ist, entscheidet nicht die gewünschte Steckdosenfarbe, sondern das anzuschließende Gerät. Maßgeblich sind Typenschild, Nennstrom, Anschlussleistung, Polzahl, Betriebsart, möglicher Anlaufstrom, Herstellerangaben und die vorhandene Elektroanlage. Vor der Installation müssen unter anderem Zuleitung, Unterverteilung, Fehlerstromschutz, Absicherung, Leistungsreserve, Einsatzort und Leitungsweg geprüft werden. Nach Abschluss ist der neue Stromkreis durch Besichtigen, Erproben und Messen zu prüfen.

CEE-Anschluss Charlottenburg: Was ist ein Kraftstromanschluss?

Ein CEE-Anschluss ist eine robuste und eindeutig codierte Steckverbindung für elektrische Geräte, die nicht über eine gewöhnliche Haushaltssteckdose betrieben werden können oder sollen. Das Stecksystem wird vor allem in Werkstätten, Gewerberäumen, Garagen, Außenanlagen, auf Baustellen und in der Veranstaltungstechnik eingesetzt.

Die Begriffe Kraftstromanschluss, Starkstromanschluss, Drehstromanschluss, 400-Volt-Anschluss und rote CEE-Steckdose werden im Alltag häufig gleichbedeutend verwendet. Technisch präziser ist bei der üblichen roten 400-Volt-Ausführung die Bezeichnung Drehstromanschluss.

Bei einem typischen fünfpoligen CEE-Anschluss stehen folgende Leiter zur Verfügung:

• L1: erster Außenleiter
• L2: zweiter Außenleiter
• L3: dritter Außenleiter
• N: Neutralleiter
• PE: Schutzleiter

Zwischen zwei Außenleitern liegen im üblichen Niederspannungsnetz 400 Volt. Zwischen einem Außenleiter und dem Neutralleiter liegen 230 Volt.

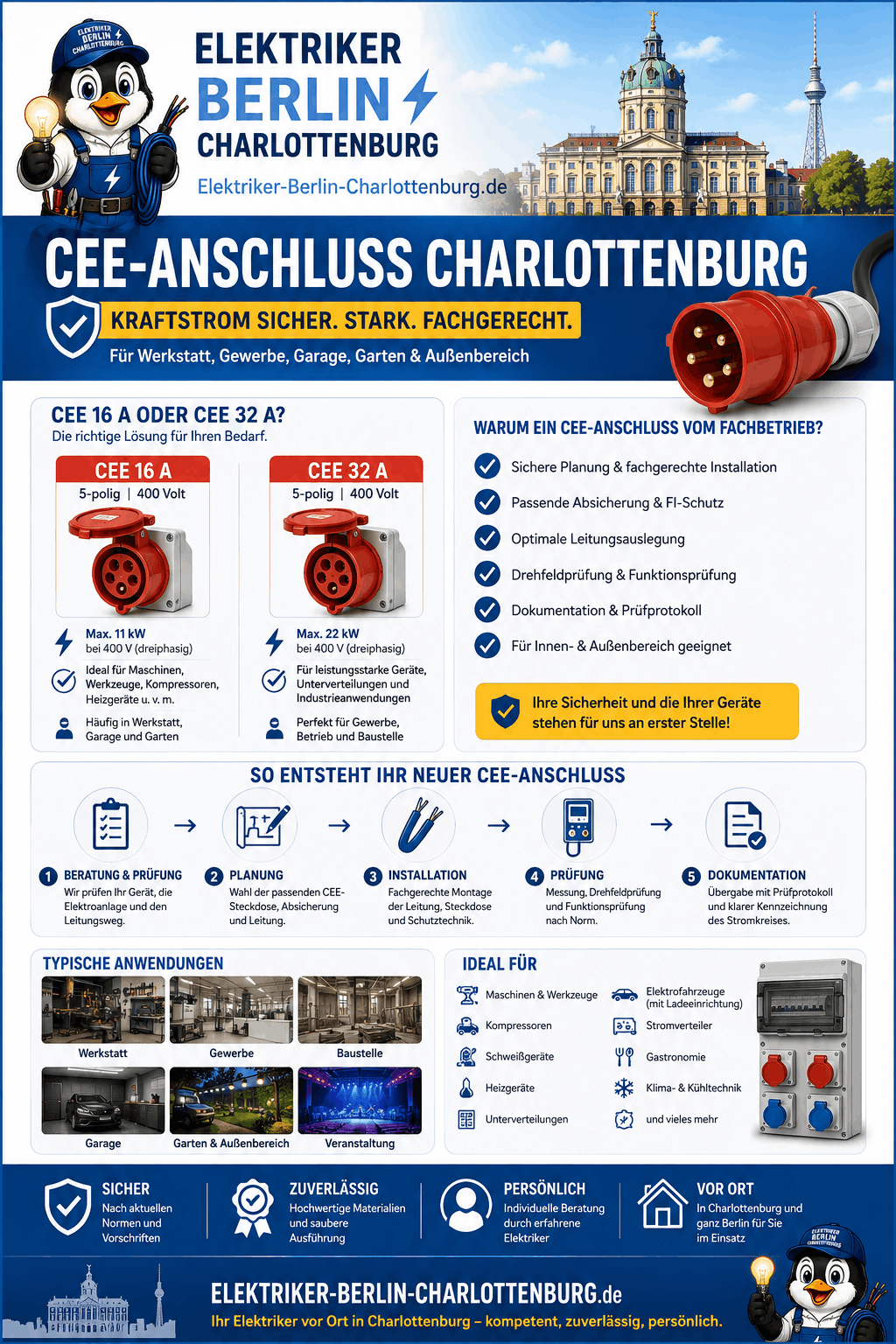

CEE-Anschluss Charlottenburg Infografik

CEE bedeutet nicht automatisch 400 Volt

Nicht jede CEE-Steckvorrichtung ist ein 400-Volt-Anschluss. CEE-Systeme gibt es für unterschiedliche Spannungen, Frequenzen, Stromstärken und Polzahlen.

Die Farbe dient als wichtiges Erkennungsmerkmal:

• Rot wird typischerweise für 400-Volt-Drehstrom verwendet.
• Blau wird häufig für einphasige 230-Volt-Anschlüsse eingesetzt.
• Weitere Farben kennzeichnen andere Spannungs- und Frequenzbereiche.

Die Farbe allein reicht für eine sichere Zuordnung dennoch nicht aus. Entscheidend ist die vollständige Kennzeichnung, beispielsweise:

16 A · 5-polig · 400 V · 6 h · IP44

Vor dem Anschluss eines Gerätes müssen Steckdose, Stecker, Spannung, Nennstrom, Polzahl und Uhrzeitstellung zusammenpassen.

CEE-Steckdose, Kraftstromanschluss und 400-Volt-Anschluss im Vergleich

Die angegebenen Leistungen sind rechnerische Werte für eine symmetrische dreiphasige Belastung. Bei Motoren, Schweißgeräten, Umrichtern und anderen technischen Verbrauchern beeinflussen insbesondere Leistungsfaktor, Wirkungsgrad, Einschaltstrom und Betriebsart die tatsächliche Belastung.

Leistungsberechnung bei 400 Volt

Vereinfacht gilt für einen symmetrisch belasteten Drehstromanschluss:

Leistung = √3 × Spannung × Strom × Leistungsfaktor

Bei einem Leistungsfaktor von ungefähr 1 ergeben sich:

• CEE 16 A: √3 × 400 V × 16 A = rund 11,1 kW
• CEE 32 A: √3 × 400 V × 32 A = rund 22,2 kW

Das bedeutet nicht, dass jedes Gerät an einer CEE-16-A-Steckdose tatsächlich 11 kW oder an einer CEE-32-A-Steckdose 22 kW aufnehmen darf. Maßgeblich bleiben die Herstellerangaben und die Auslegung des gesamten Stromkreises.

Wann wird ein CEE-Anschluss benötigt?

Ein CEE-Anschluss wird benötigt, wenn das vorgesehene Gerät einen entsprechenden CEE-Stecker besitzt oder der Hersteller ausdrücklich einen mehrphasigen Anschluss verlangt.

Typische private Anwendungsbereiche sind:

• Tischkreissägen und Holzbearbeitungsmaschinen
• Holzspalter
• größere Kompressoren
• Schweißgeräte
• Keramik- und Brennöfen
• mobile Heizgeräte
• Pumpen und technische Gartenanlagen
• Stromverteiler für Innenhof, Garten oder Veranstaltung
• mobile Ladeeinrichtungen für Elektrofahrzeuge
• Werkstattausstattung in Garage oder Keller

Typische gewerbliche Anwendungsbereiche sind:

• Produktionsmaschinen
• Werkstattmaschinen
• größere Kühl- und Heizgeräte
• Gastronomie- und Küchentechnik
• Reinigungs- und Wartungsmaschinen
• Veranstaltungstechnik
• Baustrom- und Unterverteilungen
• Klima-, Lüftungs- und Gebäudetechnik
• Kompressoren und Pumpenanlagen
• elektrische Betriebsmittel mit hohem Anlaufstrom

Nicht jedes leistungsstarke Gerät besitzt eine CEE-Steckverbindung. Durchlauferhitzer, Saunaöfen, Wärmepumpen, Klimageräte und größere Kochgeräte werden häufig fest angeschlossen. Entscheidend ist deshalb immer die konkrete Anschlussvorgabe des Herstellers.

CEE 16 A oder CEE 32 A: Welche Kraftstromsteckdose ist richtig?

Die Entscheidung zwischen CEE 16 A und CEE 32 A darf nicht allein nach dem Grundsatz „größer ist besser“ getroffen werden. Eine 32-A-Steckdose benötigt eine entsprechend ausgelegte Zuleitung, Schutztechnik und Leistungsreserve. Sie verursacht regelmäßig mehr Planungs-, Material- und Installationsaufwand.

CEE 16 A

Eine rote CEE-16-A-Steckdose ist für viele private Werkstätten, kleinere Gewerbemaschinen und mobile Stromverteiler ausreichend.

Sie kommt insbesondere infrage, wenn:

• das Gerät einen CEE-16-A-Stecker besitzt,
• der angegebene Betriebsstrom 16 A nicht überschreitet,
• der Hersteller eine Absicherung mit 16 A vorsieht,
• die Anschlussleistung innerhalb des verfügbaren Leistungsbereiches liegt,
• kein größerer Anlaufstrom eine besondere Schutzplanung verlangt,
• die vorhandene Elektroanlage den zusätzlichen Stromkreis aufnehmen kann.

Die rechnerisch verfügbare Leistung liegt bei dreiphasiger Nutzung und 400 Volt bei rund 11 kW.

CEE 32 A

Eine rote CEE-32-A-Steckdose wird für Geräte und Verteilungen mit höherem Strombedarf benötigt.

Sie kommt insbesondere infrage, wenn:

• das Gerät einen CEE-32-A-Stecker besitzt,
• der Hersteller eine Versorgung beziehungsweise Absicherung mit 32 A verlangt,
• eine mobile oder feste Unterverteilung versorgt werden soll,
• höhere Dauerleistungen benötigt werden,
• Maschinen mit entsprechendem Betriebs- oder Anlaufstrom angeschlossen werden,
• die vorgelagerte Elektroanlage genügend Leistungsreserve besitzt.

Die rechnerische Leistung liegt bei dreiphasiger Nutzung und 400 Volt bei rund 22 kW.

Eine CEE-32-A-Steckdose verbraucht nicht automatisch mehr Strom

Die Stromstärke der Steckdose beschreibt ihre Bemessungsgröße. Ein angeschlossenes Gerät nimmt nur die Leistung auf, die es für seinen Betrieb benötigt.

Eine 5-kW-Maschine verbraucht an einer 32-A-Steckdose nicht automatisch mehr Energie als an einem technisch geeigneten 16-A-Anschluss. Der größere Anschluss stellt lediglich einen höheren möglichen Strom bereit.

Warum nicht vorsorglich immer CEE 32 A installieren?

Eine überdimensionierte Steckdose kann Nachteile verursachen:

• höherer Leitungsquerschnitt erforderlich,
• größerer Platzbedarf in der Verteilung,
• höhere Materialkosten,
• aufwendigere Leitungsverlegung,
• eventuell unzureichende Gebäudeanschlussleistung,
• ungeeignete Schutzkoordination für kleinere Verbraucher,
• Gefahr unsachgemäßer Adapterlösungen.

Eine Zukunftsreserve kann sinnvoll sein. Sie sollte jedoch als Teil eines belastbaren Elektro- und Nutzungskonzeptes geplant werden.

Fünfpolige oder vierpolige CEE-Steckdose?

Die häufigste rote CEE-Steckdose in Gebäuden ist fünfpolig. Sie stellt drei Außenleiter, einen Neutralleiter und einen Schutzleiter bereit.

Eine fünfpolige Ausführung ist erforderlich, wenn das Gerät zusätzlich zum Drehstrom auch 230-Volt-Verbraucher oder Steuerungen zwischen Außenleiter und Neutralleiter versorgt.

Eine vierpolige CEE-Steckdose besitzt dagegen:

• L1
• L2
• L3
• PE

Ein Neutralleiter ist nicht vorhanden. Diese Ausführung kann für reine Drehstrommotoren oder andere Geräte geeignet sein, die keinen Neutralleiter benötigen.

Eine vierpolige und eine fünfpolige Steckvorrichtung dürfen nicht nach Belieben gegeneinander ausgetauscht werden. Maßgeblich ist die Anschlussausführung des Gerätes.

CEE-Anschluss im Charlottenburger Altbau

In Charlottenburg treffen moderne Geräte häufig auf Elektroinstallationen aus unterschiedlichen Bau- und Modernisierungsphasen. Neue Schalter oder ein moderner Sicherungsautomat beweisen nicht, dass auch Wohnungszuleitung, Leitungen, Schutzleiter und Zähleranlage für einen zusätzlichen 400-Volt-Anschluss geeignet sind.

Vor der Installation werden deshalb unter anderem folgende Fragen geklärt:

• Ist Drehstrom bis zum Zähler beziehungsweise zur Nutzungseinheit vorhanden?
• Wird die Wohnung oder Gewerbeeinheit nur einphasig versorgt?
• Welche Haupt- und Vorsicherungen sind vorhanden?
• Ist die Zuleitung zur Unterverteilung ausreichend belastbar?
• Gibt es freie Plätze für die benötigten Schutzgeräte?
• Ist ein geeigneter Fehlerstromschutz vorhanden?
• Sind Schutzleiter, Erdung und Schutzpotentialausgleich wirksam?
• Ist der vorhandene Sicherungskasten sicher und erweiterbar?
• Welche weiteren leistungsstarken Geräte werden gleichzeitig betrieben?
• Verläuft die neue Leitung durch Gemeinschaftseigentum oder Brandabschnitte?
• Sind Vermieter, Eigentümergemeinschaft oder Hausverwaltung einzubeziehen?

Bei älteren oder unübersichtlichen Anlagen sollte der neue Kraftstromanschluss als eigener Stromkreis geplant werden. Weitere technische Grundlagen finden Sie unter neuen Stromkreis in Charlottenburg installieren.

Sind unterschiedliche Installationsgenerationen vorhanden, empfiehlt sich zusätzlich eine Bewertung der Altbau-Elektroinstallation in Charlottenburg.

Ist überhaupt Drehstrom vorhanden?

Ein vorhandener Stromzähler oder eine alte Aufschrift „380 V“ lässt noch keine abschließende Beurteilung zu.

Geprüft werden müssen beispielsweise:

• Zählerart und Anschlusskonzept,
• Hauptstromversorgung,
• Zahl der zur Nutzungseinheit geführten Außenleiter,
• Wohnungs- oder Gewerbezuleitung,
• Unterverteilung,
• Netzform und Schutzleiterführung,
• verfügbare Anschlussleistung.

Ist die Nutzungseinheit nur einphasig versorgt, kann für einen 400-Volt-Anschluss eine Erweiterung der Hauptstromversorgung notwendig werden. Dabei können die Zähleranlage und Vorgaben von Stromnetz Berlin betroffen sein.

Informationen zu typischen Anpassungen finden Sie unter Zählerschrank erneuern in Charlottenburg.

Reicht der vorhandene Sicherungskasten aus?

Für den neuen CEE-Stromkreis werden geeignete Schutz- und Schaltgeräte sowie ausreichend Platz benötigt. Eine vorhandene Verteilung kann zu klein, technisch ungeeignet oder bereits vollständig belegt sein.

Mögliche Lösungen sind:

1. Ergänzung des vorhandenen Sicherungskastens
2. Einbau kombinierter Schutzgeräte
3. Installation einer zusätzlichen Unterverteilung
4. Teilmodernisierung der vorhandenen Verteilung
5. vollständige Erneuerung des Sicherungskastens

Einzelheiten bietet der Ratgeber Sicherungskasten erneuern Charlottenburg.

Welche Schutztechnik benötigt ein CEE-Anschluss?

Ein CEE-Anschluss besteht technisch nicht nur aus Steckdose und Kabel. Für den sicheren Betrieb muss das gesamte Schutzkonzept stimmen.

Dazu gehören insbesondere:

• Überlastschutz
• Kurzschlussschutz
• Schutz gegen elektrischen Schlag
• wirksamer Schutzleiter
• Fehlerstromschutz
• Einhaltung der Abschaltbedingungen
• passende Auswahl der Schalt- und Schutzgeräte
• mechanischer Schutz der Leitung
• geeignete Schutzart der Steckvorrichtung
• eindeutige Kennzeichnung
• Prüfung vor der Inbetriebnahme

Leitungsschutz und Absicherung

Die Schutzeinrichtung muss zur Leitung, zur Steckdose, zur Verlegeart und zum angeschlossenen Gerät passen. Sie soll die Leitung bei Überlast und Kurzschluss rechtzeitig abschalten.

Die Auswahl erfolgt nicht nur anhand der Aufschrift „16 A“ oder „32 A“. Zu berücksichtigen sind unter anderem:

• zulässige Strombelastbarkeit der Leitung,
• Länge des Stromkreises,
• Schleifenimpedanz,
• Kurzschlussstrom,
• Abschaltbedingungen,
• Charakteristik der Schutzeinrichtung,
• Einschalt- und Anlaufstrom des Gerätes,
• Selektivität zu vorgelagerten Schutzgeräten.

Ein Motor oder Schweißgerät kann beim Einschalten kurzzeitig einen deutlich höheren Strom verursachen als im normalen Betrieb. Ein wiederholt auslösender Schutzschalter darf deshalb nicht einfach gegen ein größeres Modell ausgetauscht werden. Zuerst muss geklärt werden, ob Gerät, Leitung und Schutzkonzept zusammenpassen.

FI- beziehungsweise RCD-Schutz

Allgemein zugängliche Steckdosen bis einschließlich 32 A werden bei neuen oder erweiterten Installationen regelmäßig durch eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsdifferenzstrom von höchstens 30 mA geschützt.

Welche RCD-Bauart erforderlich ist, hängt vom angeschlossenen Gerät ab. Nicht jedes Gerät darf pauschal hinter demselben RCD-Typ betrieben werden. Frequenzumrichter, Schweißgeräte, elektronische Leistungssteuerungen und Ladeeinrichtungen können besondere Fehlerstromformen verursachen.

Deshalb müssen berücksichtigt werden:

• Herstellerangaben des Gerätes,
• Art der Leistungselektronik,
• mögliche Gleichfehlerströme,
• vorhandene vorgeschaltete RCDs,
• Selektivität und Aufteilung der Anlage,
• Folgen einer gemeinsamen Abschaltung mehrerer Stromkreise.

Weitere Grundlagen finden Sie unter FI-Schalter in Charlottenburg nachrüsten.

Drehfeld und Drehrichtung

Bei Motoren und Maschinen kann die Phasenfolge die Drehrichtung bestimmen. Ein falsches Drehfeld kann dazu führen, dass ein Motor, eine Pumpe oder ein Lüfter in die falsche Richtung läuft.

Vor der Übergabe sollte daher geprüft werden:

• ob das Drehfeld den Geräteanforderungen entspricht,
• ob eine bestimmte Drehrichtung vorgeschrieben ist,
• ob das Gerät einen geeigneten Phasenwender besitzt,
• ob die Funktionsprüfung gefahrlos möglich ist.

Die Drehrichtung darf nicht durch unkontrolliertes Vertauschen von Leitern durch den Betreiber korrigiert werden.

Warum lässt sich der Leitungsquerschnitt nicht pauschal nennen?

Im Internet finden sich häufig pauschale Aussagen wie:

• „Für CEE 16 A reicht immer 5 × 2,5 mm².“
• „Für CEE 32 A nimmt man grundsätzlich 5 × 6 mm².“

Solche Aussagen sind für eine konkrete Installation nicht belastbar.

Der notwendige Leiterquerschnitt hängt unter anderem ab von:

• Nennstrom,
• Leitungslänge,
• Verlegeart,
• Umgebungstemperatur,
• Häufung mit anderen Leitungen,
• Wärmedämmung,
• Kabel- beziehungsweise Leitungstyp,
• Leiterwerkstoff,
• zulässigem Spannungsfall,
• Kurzschlussstrom,
• Abschaltbedingungen,
• mechanischer Beanspruchung,
• Dauer und Häufigkeit der Belastung,
• Brandschutzanforderungen,
• späteren Erweiterungsplänen.

Der Leiterquerschnitt ist das Ergebnis einer technischen Dimensionierung und keine feste Eigenschaft der CEE-Steckdose.

Eine kurze frei verlegte Leitung in einem kühlen Keller kann andere Voraussetzungen haben als eine lange Leitung, die gemeinsam mit weiteren belasteten Leitungen durch einen wärmegedämmten Installationsschacht geführt wird.

CEE-Anschluss im Innenraum, Keller, Hof oder Außenbereich

Der Einsatzort beeinflusst die Auswahl von Steckdose, Leitung, Gehäuse, Befestigung und mechanischem Schutz erheblich.

Innenraum und Werkstatt

In einer trockenen Werkstatt können unter anderem wichtig sein:

• mechanisch robuste Ausführung,
• ausreichende Montagehöhe,
• Schutz vor Anfahren oder Anstoßen,
• gut erreichbare Abschaltmöglichkeit,
• eindeutige Stromkreiskennzeichnung,
• gegebenenfalls abschaltbare oder verriegelte Steckdose.

Keller und Garage

In Kellern und Garagen können Feuchtigkeit, Staub, niedrige Temperaturen und mechanische Beanspruchungen auftreten.

Zu prüfen sind:

• tatsächliche Umgebungsbedingungen,
• Gefahr durch Kondenswasser,
• Montage auf feuchtem Mauerwerk,
• Schutz vor Fahrzeugen und gelagerten Gegenständen,
• Leitungsführung entlang von Decken und Wänden,
• Nutzung durch Unbefugte,
• mögliche Chemikalien oder Reinigungsmittel.

Innenhof und Außenbereich

Bei einem CEE-Anschluss im Freien müssen zusätzlich Witterung, UV-Strahlung, Regen, Spritzwasser und Temperaturschwankungen berücksichtigt werden.

Je nach Standort können erforderlich sein:

• höhere IP-Schutzart,
• witterungsbeständiges Gehäuse,
• geschützte Montageposition,
• geeignete Leitung für den Außenbereich,
• mechanischer Schutz,
• abschließbare Ausführung,
• geschaltete und verriegelte Steckdose,
• geeignete Kabeldurchführungen,
• sichere Leitungsführung durch Außenwände.

Eine Kennzeichnung mit IP44 oder IP67 ist nur dann aussagekräftig, wenn das komplette Betriebsmittel fachgerecht montiert und für die konkreten Einwirkungen geeignet ist.

Adapter zwischen CEE 16 A und CEE 32 A: Was ist zulässig?

CEE-16-A- und CEE-32-A-Steckvorrichtungen unterscheiden sich mechanisch. Ein 16-A-Stecker passt nicht unmittelbar in eine 32-A-Steckdose.

Besonders kritisch ist ein einfacher Adapter von einer 32-A-Einspeisung auf eine 16-A-Steckdose. Ohne zusätzliche 16-A-Absicherung könnten die kleinere Steckdose, eine Verlängerungsleitung oder ein angeschlossenes Betriebsmittel mit einem höheren Strom belastet werden, bevor die 32-A-Sicherung abschaltet.

Eine technisch geeignete Reduzierung benötigt deshalb eine abgestimmte Schutzeinrichtung, beispielsweise in einem dafür vorgesehenen mobilen Verteiler.

Vermeiden Sie insbesondere:

• selbst gebaute Adapter,
• ungeschützte Reduzierungen von 32 A auf 16 A,
• Adapter von Schutzkontakt auf rote CEE-Steckdose,
• beschädigte oder überhitzte Kupplungen,
• mehrfach hintereinander gesteckte Adapter,
• Verlängerungsleitungen unbekannter Herkunft,
• provisorische Leitungen durch Türen oder Fenster.

Ein Adapter kann eine fehlende Leistungsfähigkeit der festen Elektroinstallation nicht ersetzen.

CEE-Anschluss Charlottenburg

Kann ein Elektroauto an einer CEE-Steckdose geladen werden?

Ein Elektrofahrzeug kann mit einer dafür vorgesehenen mobilen Ladeeinrichtung an einer geeigneten CEE-Steckdose geladen werden. Das Fahrzeug darf jedoch nicht mit einem einfachen passiven Kabel unmittelbar an die Kraftstromsteckdose angeschlossen werden. Erforderlich ist eine geeignete Ladeeinrichtung mit Steuer-, Kommunikations- und Schutzfunktionen.

Vor einer regelmäßigen Fahrzeugladung müssen mindestens geprüft werden:

• eigener und eindeutig zugeordneter Stromkreis,
• dauerhafte Belastbarkeit der Leitung,
• Zustand und Qualität der CEE-Steckdose,
• Fehlerstromschutzkonzept,
• Gleichfehlerstromerkennung der Ladeeinrichtung,
• Herstelleranforderungen,
• maximaler Ladestrom,
• Anschlussleistung des Gebäudes,
• mögliche Netzbetreiberanforderungen,
• Schutz vor unbefugter Nutzung,
• Zustand eventuell verwendeter mobiler Leitungen.

Ein CEE-16-A-Anschluss kann mit einer geeigneten mobilen Ladeeinrichtung bis zu 11 kW bereitstellen. Ein CEE-32-A-Anschluss kann technisch bis zu 22 kW ermöglichen. Die tatsächliche Ladeleistung wird jedoch zusätzlich durch Fahrzeug, Ladeeinrichtung, Einstellungen und Netzanschluss begrenzt.

CEE-Steckdose oder Wallbox?

Eine fest installierte Wallbox bietet je nach Modell zusätzliche Funktionen:

• festes und dauerhaft abgestimmtes Schutzkonzept,
• Zugangskontrolle,
• Lastmanagement,
• PV-Überschussladen,
• Verbrauchserfassung,
• Abrechnung,
• App- und Netzwerkfunktionen,
• Kommunikation mit Energiemanagementsystemen,
• Vorbereitung auf mehrere Ladepunkte.

Wer regelmäßig am gleichen Stellplatz lädt, sollte daher prüfen, ob eine Wallbox langfristig die bessere Lösung ist. Weitere Hinweise finden Sie unter Wallbox installieren Charlottenburg.

Eine CEE-Steckdose ist kein Weg, technische Anforderungen an eine Ladeeinrichtung oder Vorgaben des Netzbetreibers zu umgehen.

CEE-Anschluss für Gewerbe, Werkstatt und Hausverwaltung

In einem Gewerbebetrieb ist nicht nur die fachgerechte Errichtung wichtig. Der Betreiber muss auch den sicheren Zustand der elektrischen Anlage während der Nutzung gewährleisten.

Typische Auftraggeber in Charlottenburg sind:

• Werkstätten,
• Ladenlokale,
• Gastronomiebetriebe,
• Hotels,
• Hausverwaltungen,
• Arztpraxen,
• Gewerbehöfe,
• Veranstaltungsbetriebe,
• Produktions- und Handwerksunternehmen,
• Gebäudedienstleister.

Bei gewerblichen Installationen sollten zusätzlich berücksichtigt werden:

• Gefährdungsbeurteilung,
• betriebliche Abschalt- und Freigabeprozesse,
• Schutz vor unbefugter Nutzung,
• Auswirkungen eines Stromausfalls,
• Maschinen- und Herstelleranforderungen,
• wiederkehrende Prüfungen,
• Dokumentation der Stromkreise,
• Prüfung mobiler Leitungen und Verteiler,
• geplante Nutzungsänderungen.

Informationen zu weiterführenden Leistungen bietet die Seite Elektriker für Gewerbe in Charlottenburg.

Für Vermieter und Gebäudeverwalter ist außerdem die Seite Elektriker für Hausverwaltungen in Charlottenburg relevant.

Erstprüfung und wiederkehrende Prüfung unterscheiden

Nach der Neuinstallation oder wesentlichen Erweiterung wird der betroffene Teil der Anlage vor der Inbetriebnahme geprüft.

Die Erstprüfung umfasst abhängig vom Stromkreis unter anderem:

• Besichtigung der Installation,
• Kontrolle der Betriebsmittelauswahl,
• Prüfung des Schutzleiters,
• Isolationsmessung,
• Prüfung der Abschaltbedingungen,
• RCD-Prüfung,
• Polaritäts- und Zuordnungsprüfung,
• Drehfeldprüfung,
• Funktionsprüfung,
• Bewertung und Dokumentation der Ergebnisse.

In einem Betrieb kommen anschließend wiederkehrende Prüfungen hinzu. Die Prüffrist darf nicht ohne Betrachtung der tatsächlichen Nutzung pauschal festgelegt werden. Beanspruchung, Fehlerquote, Umwelteinflüsse, Nutzungshäufigkeit und betriebliche Gefährdungsbeurteilung müssen einbezogen werden.

Weitere Informationen finden Sie unter Prüfung ortsfester elektrischer Anlagen in Charlottenburg.

Was kostet ein CEE-Anschluss in Charlottenburg?

Die Kosten eines CEE-Anschlusses lassen sich ohne Angaben zur Elektroanlage und zum Leitungsweg nicht seriös als allgemeiner Festpreis nennen.

Eine Steckdose wenige Meter neben einer modernen, ausreichend dimensionierten Unterverteilung verursacht einen anderen Aufwand als ein 32-A-Anschluss in einem Hinterhof, für den Leitungen durch Keller, Gemeinschaftsbereiche und mehrere Brandabschnitte verlegt werden müssen.

Die wichtigsten Kostenfaktoren

Diese Informationen helfen bei der Kalkulation

Für eine erste Einschätzung sollten möglichst bereitgestellt werden:

1. Foto des Typenschildes des anzuschließenden Gerätes
2. Foto des Steckers oder genaue Steckerbezeichnung
3. Foto des geschlossenen Sicherungskastens
4. Foto des geschlossenen Zählerschrankes
5. Foto des geplanten Montageortes
6. ungefähre Entfernung zwischen Verteilung und Steckdose
7. Beschreibung des möglichen Leitungsweges
8. Information, ob Innen- oder Außenmontage geplant ist
9. Angabe, ob die Räume gemietet oder im Eigentum sind
10. Information über weitere große Verbraucher

Bitte öffnen Sie keine Verteilung, keine plombierten Abdeckungen und keine Anschlussdose selbst.

Bei unklarer Leitungsführung, fehlenden Unterlagen oder erforderlichen Änderungen an Unter- beziehungsweise Zählerverteilung bieten wir eine Vor-Ort-Prüfung für pauschal 79 Euro an.

Schritt-für-Schritt: So entsteht ein sicherer CEE-Anschluss

Die folgende Anleitung beschreibt den fachgerechten Projektablauf für Auftraggeber. Sie ist keine Anleitung zum eigenständigen Arbeiten an der Elektroinstallation.

Schritt 1: Gerät eindeutig bestimmen

Zuerst werden Hersteller, Modell, Typenschild und Anschlussunterlagen erfasst.

Benötigt werden insbesondere:

• Betriebsspannung,
• Anschlussleistung,
• Nennstrom,
• Frequenz,
• Polzahl,
• Steckertyp,
• Betriebsart,
• Anlaufstrom,
• Herstellerangaben zur Absicherung,
• Anforderungen an Fehlerstromschutz.

Die Aussage „Die Maschine braucht Starkstrom“ reicht für eine Planung nicht aus.

Schritt 2: Einsatzort und Nutzung klären

Es wird festgelegt:

• wo die Steckdose montiert werden soll,
• ob sie innen oder außen liegt,
• wer sie benutzen darf,
• wie häufig das Gerät betrieben wird,
• ob eine Dauerbelastung zu erwarten ist,
• ob später weitere Geräte angeschlossen werden sollen,
• ob eine abschaltbare oder verriegelte Ausführung sinnvoll ist.

Schritt 3: Eigentums- und Zuständigkeitsfragen klären

Bei Mietobjekten ist vor einer dauerhaften Änderung regelmäßig die Zustimmung des Eigentümers erforderlich.

In einem Mehrfamilienhaus können außerdem betroffen sein:

• Kellerflure,
• Steigeschächte,
• Außenwände,
• Tiefgarage,
• Gemeinschaftszähleranlage,
• Hausanschlussraum,
• Brandschutzbereiche.

Diese Schnittstellen sollten vor Beginn mit Vermieter, WEG oder Hausverwaltung abgestimmt werden.

Schritt 4: Vorhandene Elektroanlage prüfen

Die Elektrofachkraft bewertet unter anderem:

• Netz- und Zähleranschluss,
• verfügbare Außenleiter,
• Hauptabsicherung,
• Leistungsreserve,
• Wohnungs- oder Gewerbezuleitung,
• Unterverteilung,
• vorhandene RCDs,
• Schutzleiter und Erdung,
• Leitungslänge,
• Abschaltbedingungen,
• mögliche gleichzeitige Verbraucher.

Schritt 5: Stromkreis dimensionieren

Anschließend werden festgelegt:

• CEE-Nennstrom,
• Polzahl,
• Steckdosenausführung,
• Leitungstyp,
• Leiterquerschnitt,
• Leitungsweg,
• Überstromschutz,
• Fehlerstromschutz,
• Schalt- oder Verriegelungstechnik,
• Schutzart,
• mechanischer Schutz.

Schritt 6: Leitung und Steckdose installieren

Die Ausführung erfolgt entsprechend der Planung. Dabei werden insbesondere Befestigung, Leitungsführung, Zugentlastung, Berührungsschutz, Schutzleiterverbindung und Umgebungseinflüsse berücksichtigt.

Arbeiten an der festen Elektroanlage gehören in die Hände eines dafür qualifizierten Elektrofachbetriebes.

Schritt 7: Besichtigen, erproben und messen

Vor der Freigabe wird geprüft, ob der Stromkreis sicher errichtet wurde und die vorgesehenen Schutzmaßnahmen wirksam sind.

Ein bloßer Funktionstest nach dem Motto „Die Maschine läuft“ genügt nicht.

Schritt 8: Kennzeichnen und dokumentieren

Zur Übergabe gehören je nach Auftrag:

• eindeutige Stromkreisbezeichnung,
• Kennzeichnung von Nennstrom und Verwendungszweck,
• Aktualisierung des Stromkreisverzeichnisses,
• Messergebnisse beziehungsweise Prüfprotokoll,
• Hinweise zur sicheren Nutzung,
• Dokumentation vorhandener Einschränkungen.

Praxisbeispiel: CEE 16 A für eine Werkstatt in Charlottenburg

Ein kleines Gewerbe im Charlottenburger Hinterhof möchte einen neuen Kompressor anschließen. Das Typenschild nennt 400 Volt, einen Betriebsstrom knapp unter 16 A und einen fünfpoligen CEE-16-A-Stecker.

Der geplante Montageort liegt ungefähr 18 Meter von der vorhandenen Unterverteilung entfernt.

Erste Kundenannahme

Der Betreiber möchte vorsorglich eine CEE-32-A-Steckdose installieren, weil diese „mehr Reserve“ biete.

Ergebnis der technischen Prüfung

Die Bestandsaufnahme zeigt:

• Drehstrom ist vorhanden.
• Die Unterverteilung besitzt nicht genügend freie Plätze.
• Der vorhandene Fehlerstromschutz ist für den neuen Stromkreis nicht ohne Weiteres nutzbar.
• Der Leitungsweg verläuft teilweise gemeinsam mit weiteren belasteten Leitungen.
• Der Kompressor benötigt laut Hersteller lediglich einen 16-A-Anschluss.
• Eine 32-A-Steckdose bringt für das vorhandene Gerät keinen betrieblichen Vorteil.

Fachgerechte Lösung

Geplant werden:

• ein eigener Stromkreis,
• eine geeignete Erweiterung der Verteilung,
• ein zum Gerät und Stromkreis passendes Schutzkonzept,
• eine entsprechend der Verlegebedingungen dimensionierte Leitung,
• eine fünfpolige CEE-16-A-Steckdose,
• eindeutige Kennzeichnung,
• Mess- und Funktionsprüfung einschließlich Drehfeldkontrolle.

Erkenntnis aus dem Beispiel

Die technisch und wirtschaftlich richtige Lösung ist nicht automatisch der größte Anschluss. Eine CEE-16-A-Steckdose kann für das konkrete Gerät vollständig ausreichend sein.

Soll später tatsächlich eine größere Maschine angeschafft werden, sollte deren Anschlusswert vor dem Kauf geprüft werden. Dann kann entschieden werden, ob eine zusätzliche 32-A-Versorgung oder eine umfassendere Erweiterung sinnvoll ist.

Experteneinschätzung

Die häufigste Fehlentscheidung entsteht bereits vor der Kontaktaufnahme mit dem Elektriker: Zuerst wird eine Steckdose ausgewählt und erst danach geprüft, welches Gerät angeschlossen werden soll.

Die richtige Reihenfolge lautet:

1. Gerät und Herstelleranforderungen bestimmen
2. vorhandene Elektroanlage prüfen
3. Belastung und Leitungsweg berechnen
4. Schutzkonzept festlegen
5. erst danach CEE-Steckdose auswählen

In Charlottenburger Bestandsgebäuden liegt der entscheidende Engpass häufig nicht an der geplanten Steckdose, sondern in der vorgelagerten Versorgung. Eine moderne rote CEE-Dose kann eine zu schwache Wohnungszuleitung, eine ungeeignete Unterverteilung oder einen einphasigen Zähleranschluss nicht ausgleichen.

Besonders sorgfältig sollte geplant werden, wenn:

• ein 32-A-Anschluss gewünscht wird,
• das Gerät einen hohen Anlaufstrom besitzt,
• Leistungselektronik oder Frequenzumrichter vorhanden sind,
• der Anschluss im Außenbereich liegt,
• das Gerät regelmäßig über viele Stunden betrieben wird,
• dieselbe Steckdose für unterschiedliche Maschinen vorgesehen ist,
• ein Elektrofahrzeug geladen werden soll,
• die Anlage zu einem Gewerbebetrieb gehört.

Eine saubere Dokumentation ist dabei kein unnötiger Zusatz. Sie erleichtert spätere Prüfungen, Reparaturen, Erweiterungen und die sichere Zuordnung des Stromkreises.

Häufige Fehler bei CEE-, Kraftstrom- und 400-Volt-Anschlüssen

1. Nur nach der Farbe auswählen

Rot deutet auf einen 400-Volt-Bereich hin, ersetzt aber nicht die Prüfung von Nennstrom, Polzahl, Uhrzeitstellung und Kennzeichnung.

2. „Starkstrom“ ohne Gerätdaten bestellen

Ohne Typenschild und Anschlussunterlagen kann nicht zuverlässig entschieden werden, welcher Anschluss benötigt wird.

3. CEE 32 A vorsorglich überdimensionieren

Eine größere Steckdose benötigt eine entsprechend leistungsfähige Installation und ist nicht automatisch wirtschaftlicher oder zukunftssicherer.

4. Alten Stromkreis ungeprüft weiterverwenden

Eine vorhandene Leitung darf nicht allein wegen ihres äußerlich guten Zustandes übernommen werden.

5. Leiterquerschnitt pauschal festlegen

Leitungslänge, Verlegeart, Häufung, Temperatur, Spannungsfall und Abschaltbedingungen müssen berücksichtigt werden.

6. Falschen oder ungeeigneten RCD verwenden

Der benötigte RCD-Typ hängt auch vom angeschlossenen Gerät und dessen Leistungselektronik ab.

7. Einfachen Adapter von 32 A auf 16 A benutzen

Ohne geeignete 16-A-Absicherung kann die kleinere Steckverbindung unzureichend geschützt sein.

8. Schutzkontaktsteckdose auf CEE adaptieren

Ein solcher Adapter erzeugt keinen echten dreiphasigen 400-Volt-Anschluss.

9. Anlaufstrom einer Maschine ignorieren

Motoren, Transformatoren und Schweißgeräte können kurzzeitig hohe Ströme verursachen. Die Lösung ist nicht automatisch eine größere Sicherung.

10. Außenbereich wie einen trockenen Keller behandeln

Schutzart, Leitung, Gehäuse und Montage müssen zu Witterung und Feuchtigkeit passen.

11. Drehfeld nicht prüfen

Bei Motoren kann ein falsches Drehfeld eine falsche Drehrichtung verursachen.

12. CEE-Steckdose als fertige Ladeinfrastruktur ansehen

Zum regelmäßigen Laden eines Elektrofahrzeugs gehören eine geeignete Ladeeinrichtung und ein abgestimmtes Schutzkonzept.

13. Gemeinschaftseigentum nicht berücksichtigen

Leitungswege durch Keller, Flure, Fassade oder Tiefgarage können Zustimmungen und abgestimmte Ausführungsdetails erfordern.

14. Nur die Funktion testen

Dass ein Gerät startet, beweist nicht, dass Schutzleiter, RCD, Abschaltbedingungen und Isolationswerte in Ordnung sind.

15. Stromkreis nicht beschriften

Fehlende Kennzeichnung erschwert spätere Prüfungen und kann bei Störungen zu gefährlichen Verwechslungen führen.

Kurz zusammengefasst

• Ein CEE-Anschluss ist eine standardisierte industrielle Steckverbindung.
• Der übliche rote CEE-Anschluss stellt in Deutschland häufig 400-Volt-Drehstrom bereit.
• CEE 16 A ermöglicht rechnerisch rund 11 kW.
• CEE 32 A ermöglicht rechnerisch rund 22 kW.
• Die tatsächliche Auswahl richtet sich nach Gerät, Herstellerangaben und Elektroanlage.
• Fünfpolige Steckdosen führen drei Außenleiter, Neutralleiter und Schutzleiter.
• Ein eigener Stromkreis ist für leistungsstarke CEE-Verbraucher regelmäßig die sinnvolle Lösung.
• Allgemein zugängliche neue Steckdosen bis 32 A benötigen im üblichen Anwendungsfall einen zusätzlichen 30-mA-Fehlerstromschutz.
• Der RCD-Typ muss zum angeschlossenen Gerät passen.
• Der Leiterquerschnitt darf nicht allein aus dem Nennstrom der Steckdose abgeleitet werden.
• Ein ungeschützter Adapter von CEE 32 A auf CEE 16 A ist keine sichere Lösung.
• Nach der Installation sind Besichtigung, Erprobung, Messung und Dokumentation erforderlich.
• In Miet- und WEG-Objekten müssen Leitungswege und Zuständigkeiten vorab geklärt werden.
• Bei Elektrofahrzeugen ersetzt die CEE-Steckdose keine geeignete Ladeeinrichtung.

FAQ zum CEE-Anschluss in Charlottenburg

Was ist ein CEE-Anschluss?

Ein CEE-Anschluss ist eine standardisierte Steckvorrichtung für industrielle und vergleichbare Anwendungen. Er kann je nach Ausführung ein- oder dreiphasige Geräte mit unterschiedlichen Spannungen und Stromstärken versorgen.

Was ist der Unterschied zwischen Kraftstrom, Starkstrom und Drehstrom?

Kraftstrom und Starkstrom sind umgangssprachliche Begriffe. Bei der üblichen roten 400-Volt-CEE-Steckdose handelt es sich technisch um einen Drehstromanschluss mit drei Außenleitern.

Wie viel Leistung hat ein CEE-16-A-Anschluss?

Bei 400 Volt und symmetrischer dreiphasiger Belastung sind rechnerisch rund 11,1 kW möglich. Die tatsächlich nutzbare Leistung hängt vom Gerät, Leistungsfaktor, Wirkungsgrad und Schutzkonzept ab.

Wie viel Leistung hat ein CEE-32-A-Anschluss?

Bei 400 Volt und symmetrischer dreiphasiger Belastung sind rechnerisch rund 22,2 kW möglich. Das angeschlossene Gerät und die vorhandene Installation müssen für diesen Nennstrom geeignet sein.

Ist jede rote CEE-Steckdose ein 400-Volt-Anschluss?

Rot kennzeichnet typischerweise die entsprechende Drehstrom-Spannungsebene. Trotzdem müssen Beschriftung, Polzahl, Nennstrom, Uhrzeitstellung und tatsächliche Spannung geprüft werden.

Kann aus einer normalen Steckdose ein 400-Volt-Anschluss gemacht werden?

Nein. Eine gewöhnliche 230-Volt-Steckdose stellt nur einen Außenleiter bereit. Ein echter 400-Volt-Drehstromanschluss benötigt eine dafür geeignete mehrphasige Versorgung und einen entsprechend geplanten Stromkreis.

Kann ich eine CEE-Steckdose selbst anschließen?

Nein. Die Errichtung oder Erweiterung der festen Elektroinstallation darf nicht als Heimwerkerarbeit ausgeführt werden. Fehler können zu Stromschlag, Überhitzung, Brand, Geräteschäden und unwirksamen Schutzmaßnahmen führen.

Benötigt eine CEE-Steckdose einen FI-Schalter?

Bei einer neu installierten oder erweiterten, allgemein zugänglichen Steckdose bis einschließlich 32 A ist im üblichen Anwendungsfall ein RCD mit höchstens 30 mA erforderlich. Die konkrete RCD-Bauart richtet sich zusätzlich nach dem angeschlossenen Gerät.

Kann ich ein 16-A-Gerät an einer 32-A-Steckdose betreiben?

Nicht über einen einfachen ungeschützten Adapter. Eine Reduzierung von 32 A auf 16 A muss einen geeigneten Überstromschutz für die kleinere Steckdose und die nachgeschalteten Leitungen enthalten.

Kann eine vorhandene alte 380-Volt-Steckdose weiterverwendet werden?

Eine alte Aufschrift „380 V“ bedeutet nicht automatisch, dass die Steckdose unbrauchbar ist. Vor der Nutzung müssen jedoch Zustand, Spannung, Schutzleiter, RCD, Absicherung, Leitung und Steckvorrichtung geprüft werden. Alte oder beschädigte Kontakte können sich unter Belastung gefährlich erwärmen.

Braucht eine CEE-Steckdose immer fünf Pole?

Nein. Reine Drehstromgeräte ohne Neutralleiter können vierpolige Steckvorrichtungen verwenden. Viele moderne Geräte benötigen jedoch eine fünfpolige Ausführung mit Neutralleiter. Entscheidend ist der Geräteanschluss.

Kann eine CEE-Steckdose im Freien installiert werden?

Ja, wenn Steckdose, Gehäuse, Leitung, Schutzart, Montage und Schutztechnik für die tatsächlichen Umgebungsbedingungen geeignet sind. Eine pauschale Auswahl allein nach IP-Kennzahl reicht nicht aus.

Darf ich mein Elektroauto an CEE laden?

Ja, mit einer dafür vorgesehenen mobilen Ladeeinrichtung und an einem fachgerecht geprüften CEE-Stromkreis. Ein einfaches Kabel ohne Lade- und Schutzfunktionen ist nicht ausreichend.

Muss ein CEE-Anschluss bei Stromnetz Berlin angemeldet werden?

Eine gewöhnliche CEE-Steckdose innerhalb einer ausreichend dimensionierten bestehenden Kundenanlage löst nicht automatisch ein eigenes Anmeldeverfahren aus. Werden jedoch Anschlussleistung, Zähleranlage, Hauptstromversorgung oder netzrelevante Verbrauchseinrichtungen verändert, können zusätzliche Vorgaben und Abstimmungen erforderlich sein.

Wie lange dauert die Installation?

Das hängt vom Leitungsweg und vom Zustand der Elektroanlage ab. Eine einfache Installation neben einer geeigneten Verteilung ist deutlich schneller ausführbar als ein Projekt mit neuer Unterverteilung, Wanddurchbrüchen, Außenleitung oder Anpassung der Zähleranlage.

Was benötigt der Elektriker für eine erste Einschätzung?

Besonders hilfreich sind Typenschild, Steckerfoto, gewünschter Montageort, geschlossener Sicherungskasten, geschlossener Zählerschrank, ungefähre Leitungslänge und eine Beschreibung des Leitungsweges.

CEE-Anschluss Charlottenburg fachgerecht planen und installieren

CEE-Anschluss Charlottenburg bedeutet weit mehr als die Montage einer roten Kraftstromsteckdose. Für einen sicheren 400-Volt-Anschluss müssen Gerät, Nennstrom, Steckvorrichtung, Zuleitung, Verteilung, Absicherung, Fehlerstromschutz, Einsatzort und vorhandene Gebäudeversorgung technisch zusammenpassen.

CEE 16 A ist für viele Werkstattmaschinen und private Anwendungen ausreichend und stellt rechnerisch etwa 11 kW bereit. CEE 32 A ermöglicht rund 22 kW, verlangt aber eine entsprechend leistungsfähige Gesamtinstallation. Eine größere Steckdose ist daher nur sinnvoll, wenn der tatsächliche Leistungsbedarf und die vorhandene Anlage dies rechtfertigen.

Besonders in Charlottenburger Altbauten, Hinterhäusern, Gewerbehöfen und Mehrfamilienhäusern sollte vor der Installation geprüft werden, ob Drehstrom, ausreichende Leistungsreserve und eine geeignete Unter- und Zählerverteilung vorhanden sind.

Mit einer fachgerechten Planung, passenden Schutzmaßnahmen und dokumentierter Erstprüfung erhalten Sie einen Kraftstromanschluss, der nicht nur funktioniert, sondern auch sicher, nachvollziehbar und für den vorgesehenen Einsatz geeignet ist.
