Wallbox-Zuleitung richtig dimensioniert

Wie stark muss die Zuleitung für eine 11-kW-Wallbox sein?

Für eine 11-kW-Wallbox wird in der Praxis häufig eine fünfadrige Kupferleitung mit 5 × 4 mm² empfohlen. Unter günstigen Bedingungen kann auch 5 × 2,5 mm² ausreichend sein. Bei längeren Leitungswegen, ungünstiger Verlegung oder gewünschter Leistungsreserve kann dagegen 5 × 6 mm² oder mehr erforderlich werden.

Eine pauschale Antwort allein anhand der Ladeleistung ist nicht möglich. Der notwendige Leitungsquerschnitt hängt unter anderem von der Leitungslänge, der Verlegeart, der Umgebungstemperatur, der Leitungsbündelung und dem zulässigen Spannungsfall ab.

Technische Grundlage einer 11-kW-Wallbox

Eine Wallbox mit 11 kW wird üblicherweise dreiphasig betrieben:

• Netzspannung: 400 Volt
• Stromstärke: 16 Ampere je Phase
• Phasen: drei
• Leiteranzahl: fünf
• Leiter: L1, L2, L3, Neutralleiter und Schutzleiter

Die Leistung ergibt sich näherungsweise aus:

400 Volt × 16 Ampere × √3 = rund 11.000 Watt

Deshalb benötigt eine 11-kW-Wallbox normalerweise eine dreiphasige, fünfadrige Zuleitung.

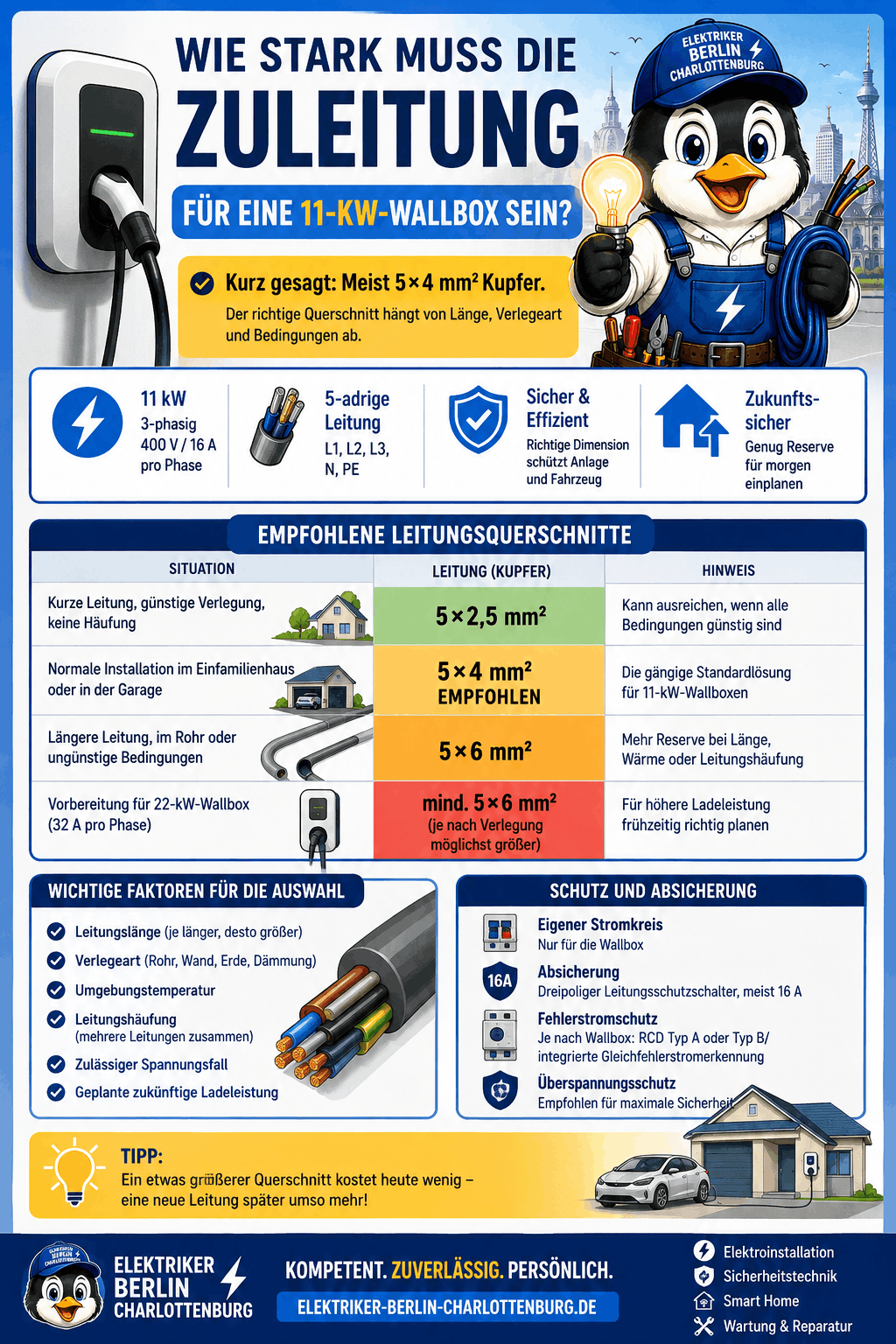

Welcher Leitungsquerschnitt ist üblich?

Einbausituation	Üblicher Leitungsquerschnitt
Kurzer Leitungsweg und günstige Verlegung	5 × 2,5 mm² kann ausreichen
Normale Installation im Einfamilienhaus oder in einer Garage	5 × 4 mm² empfehlenswert
Längerer Leitungsweg oder Verlegung im Rohr	häufig 5 × 4 mm² bis 5 × 6 mm²
Leitungshäufung oder erhöhte Umgebungstemperatur	häufig mindestens 5 × 6 mm²
Verlegung in Wärmedämmung	individuelle Berechnung erforderlich
Vorbereitung für eine spätere 22-kW-Wallbox	meist mindestens 5 × 6 mm², abhängig von der Verlegeart

Ist 5 × 2,5 mm² für eine 11-kW-Wallbox ausreichend?

Eine Leitung mit 5 × 2,5 mm² kann für eine 11-kW-Wallbox technisch ausreichend sein, wenn die Rahmenbedingungen günstig sind.

Das kann beispielsweise der Fall sein, wenn:

• der Leitungsweg relativ kurz ist,
• die Leitung Wärme gut abgeben kann,
• keine weiteren belasteten Leitungen unmittelbar daneben liegen,
• die Leitung nicht durch wärmegedämmte Bauteile geführt wird,
• der Spannungsfall innerhalb der zulässigen Grenzen bleibt,
• und keine spätere Erhöhung auf 22 kW vorgesehen ist.

Problematisch wird 5 × 2,5 mm² vor allem bei längeren Leitungswegen oder ungünstigen Verlegebedingungen. Da eine Wallbox über mehrere Stunden mit einer hohen Dauerlast betrieben wird, sollte die Leitung nicht nur gerade eben ausreichend dimensioniert sein.

Warum wird häufig 5 × 4 mm² empfohlen?

5 × 4 mm² Kupfer ist bei einer neu geplanten 11-kW-Wallbox häufig die sinnvollste Standardlösung.

Der größere Querschnitt bietet mehrere Vorteile:

• geringerer Spannungsfall,
• geringere Erwärmung der Leitung,
• niedrigere Leitungsverluste,
• bessere Reserven bei längeren Ladevorgängen,
• mehr Spielraum bei der Verlegeart,
• bessere Zukunftssicherheit,
• geringeres Risiko einer später notwendigen Neuverlegung.

Der Materialpreisunterschied zwischen 5 × 2,5 mm² und 5 × 4 mm² ist bei einem normalen Leitungsweg häufig deutlich geringer als die Kosten einer späteren erneuten Leitungsverlegung.

Wann sollte 5 × 6 mm² verwendet werden?

Eine Zuleitung mit 5 × 6 mm² kann sinnvoll oder erforderlich sein, wenn:

• der Leitungsweg besonders lang ist,
• die Leitung im Installationsrohr verlegt wird,
• mehrere belastete Leitungen gebündelt verlaufen,
• hohe Umgebungstemperaturen auftreten,
• die Leitung teilweise durch wärmegedämmte Wände oder Decken geführt wird,
• der Spannungsfall möglichst gering bleiben soll,
• oder später möglicherweise eine 22-kW-Wallbox angeschlossen werden soll.

Bei sehr langen Leitungswegen kann auch ein noch größerer Querschnitt notwendig werden. Das muss durch eine fachgerechte Berechnung festgestellt werden.

Die Leitungslänge ist entscheidend

Mit zunehmender Leitungslänge steigt der elektrische Widerstand. Dadurch entstehen:

• ein höherer Spannungsfall,
• größere Leitungsverluste,
• stärkere Erwärmung,
• und langfristig höhere Energieverluste.

Eine kurze Leitung vom Zählerschrank zur Garage stellt daher andere Anforderungen als eine 30, 40 oder 50 Meter lange Zuleitung zu einem Stellplatz oder Nebengebäude.

Als grobe Orientierung gilt:

Leitungslänge	Häufig sinnvolle Ausführung
Bis etwa 10 Meter	5 × 2,5 mm² kann rechnerisch genügen
Etwa 10 bis 25 Meter	häufig 5 × 4 mm²
Etwa 25 bis 40 Meter	häufig 5 × 4 mm² bis 5 × 6 mm²
Mehr als 40 Meter	individuelle Berechnung, häufig mindestens 5 × 6 mm²

Diese Werte sind keine verbindliche Planungsvorgabe. Die tatsächliche Dimensionierung muss anhand der konkreten Verlegebedingungen erfolgen.

Die Verlegeart beeinflusst die Strombelastbarkeit

Nicht nur der Querschnitt, sondern auch die Verlegeart bestimmt, wie stark eine Leitung belastet werden darf.

Eine frei oder auf einer Wand verlegte Leitung kann Wärme besser abgeben als eine Leitung, die:

• in einem engen Installationsrohr liegt,
• gemeinsam mit anderen Leitungen gebündelt wird,
• durch Wärmedämmung geführt wird,
• in einer gedämmten Trockenbauwand verläuft,
• oder dauerhaft erhöhten Temperaturen ausgesetzt ist.

Je schlechter die Wärmeabgabe, desto größer muss unter Umständen der Leitungsquerschnitt gewählt werden.

Welche Absicherung benötigt eine 11-kW-Wallbox?

Eine 11-kW-Wallbox wird in der Regel über einen eigenen Stromkreis versorgt. Typischerweise gehören dazu:

• ein dreipoliger Leitungsschutzschalter,
• meistens 16 Ampere je Phase,
• eine passende Fehlerstrom-Schutzeinrichtung,
• eine geeignete Gleichfehlerstromerkennung,
• ein ausreichend dimensionierter Schutzleiter,
• und gegebenenfalls ein Überspannungsschutz.

Welche Fehlerstrom-Schutzeinrichtung erforderlich ist, hängt von der verwendeten Wallbox ab.

Viele moderne Wallboxen verfügen bereits über eine integrierte Gleichfehlerstromerkennung. In diesem Fall kann je nach Herstellerangabe ein Fehlerstromschutzschalter Typ A ausreichend sein.

Ist keine geeignete Gleichfehlerstromerkennung integriert, kann ein anderer Schutz, beispielsweise ein Fehlerstromschutzschalter Typ B oder eine gleichwertige Lösung, erforderlich werden.

Maßgeblich sind immer:

• die Herstellerangaben,
• die vorhandene Elektroinstallation,
• die Netzform,
• und die fachgerechte Planung des ausführenden Elektrofachbetriebs.

Braucht die Wallbox einen eigenen Stromkreis?

Ja. Eine Wallbox sollte grundsätzlich über einen separaten Stromkreis versorgt werden.

Die Zuleitung sollte direkt von der Unterverteilung oder vom Zählerschrank zur Wallbox geführt werden. Andere Steckdosen, Leuchten oder Verbraucher sollten nicht an diesem Stromkreis angeschlossen sein.

Das ist wichtig, weil die Wallbox über mehrere Stunden eine hohe elektrische Dauerleistung aufnimmt.

Muss eine 11-kW-Wallbox angemeldet werden?

Eine 11-kW-Wallbox muss grundsätzlich beim zuständigen Netzbetreiber angemeldet werden.

Wallboxen mit einer höheren Leistung, insbesondere 22-kW-Wallboxen, benötigen in der Regel zusätzlich eine vorherige Genehmigung des Netzbetreibers.

Die Anmeldung erfolgt normalerweise durch den beauftragten Elektroinstallationsbetrieb.

Sollte die Leitung gleich für 22 kW vorbereitet werden?

Bei einer Neuinstallation kann es sinnvoll sein, die Zuleitung bereits für eine mögliche spätere Erweiterung vorzubereiten.

Eine 22-kW-Wallbox benötigt üblicherweise:

• 400 Volt,
• drei Phasen,
• 32 Ampere je Phase,
• eine entsprechend größere Zuleitung,
• eine stärkere Absicherung,
• und eine Genehmigung des Netzbetreibers.

Häufig wird für 22 kW mindestens eine Leitung mit 5 × 6 mm² vorgesehen. Abhängig von Leitungslänge und Verlegeart kann jedoch auch ein größerer Querschnitt erforderlich sein.

Wichtig: Eine für 22 kW dimensionierte Leitung bedeutet nicht automatisch, dass eine 22-kW-Wallbox ohne weitere Prüfung angeschlossen werden darf. Auch Hausanschluss, Zählerschrank, Schutztechnik und verfügbare Anschlussleistung müssen geeignet sein.

Welches Kabel wird für die Wallbox verwendet?

Für die Verlegung innerhalb von Gebäuden oder in geeigneten Installationsbereichen wird häufig eine Mantelleitung verwendet.

Typische Ausführungen sind:

• NYM-J 5 × 2,5 mm²,
• NYM-J 5 × 4 mm²,
• NYM-J 5 × 6 mm².

Bei einer Verlegung im Außenbereich, im Erdreich oder unter besonderen mechanischen Belastungen muss eine dafür geeignete Leitung verwendet werden. Eine normale NYM-Leitung darf nicht ohne geeigneten Schutz direkt im Erdreich verlegt werden.

Bei Erdverlegung kommt häufig ein geeignetes Erdkabel zum Einsatz. Zusätzlich müssen Verlegetiefe, mechanischer Schutz, Sandbett, Warnband und örtliche Bedingungen berücksichtigt werden.

Muss zusätzlich ein Datenkabel verlegt werden?

Bei einer neuen Wallbox-Zuleitung ist es oft sinnvoll, gleichzeitig ein Datenkabel oder ein ausreichend dimensioniertes Leerrohr vorzusehen.

Das kann später benötigt werden für:

• dynamisches Lastmanagement,
• Photovoltaik-Überschussladen,
• Energiemanagement,
• Kommunikation mit einem Smart Meter,
• Steuerung nach Netzbetreibervorgaben,
• Zugangskontrolle,
• Abrechnung,
• oder die Vernetzung mehrerer Ladepunkte.

Ein zusätzliches Leerrohr verursacht während der Erstinstallation meist nur geringe Mehrkosten, kann spätere Nachrüstungen aber erheblich vereinfachen.

Häufige Fehler bei der Zuleitung einer Wallbox

Typische Planungs- und Installationsfehler sind:

• zu kleiner Leitungsquerschnitt,
• fehlende Berücksichtigung der Leitungslänge,
• Verlegung in Wärmedämmung ohne Korrekturfaktor,
• gemeinsame Absicherung mit anderen Verbrauchern,
• fehlender oder falscher Fehlerstromschutz,
• ungeeignete Leitung im Erdreich,
• fehlender Überspannungsschutz,
• keine Vorbereitung für Lastmanagement,
• keine Prüfung der vorhandenen Hausanschlussleistung,
• und fehlende Anmeldung beim Netzbetreiber.

Darf eine Wallbox selbst angeschlossen werden?

Nein. Eine Wallbox wird fest an die elektrische Anlage angeschlossen und darf nur durch einen qualifizierten Elektrofachbetrieb installiert und in Betrieb genommen werden.

Vor dem Anschluss müssen unter anderem geprüft werden:

• Zählerschrank,
• Hausanschluss,
• Hauptsicherungen,
• vorhandene Anschlussleistung,
• Leitungsweg,
• Schutzmaßnahmen,
• Erdung,
• Fehlerstromschutz,
• Spannungsfall,
• Abschaltbedingungen,
• und die Herstelleranforderungen der Wallbox.

Nach der Installation sind die vorgeschriebenen Messungen und Prüfungen durchzuführen.

Welche Zuleitung braucht eine 11-kW-Wallbox?

Für eine 11-kW-Wallbox ist 5 × 4 mm² Kupfer in vielen Fällen die empfehlenswerte Standardlösung.

Unter günstigen Bedingungen kann 5 × 2,5 mm² ausreichend sein. Bei längeren Leitungswegen, ungünstiger Wärmeabgabe, Leitungshäufung, Erdverlegung oder geplanter Leistungsreserve ist häufig 5 × 6 mm² oder mehr sinnvoll.

Die endgültige Dimensionierung darf nicht allein nach einer pauschalen Tabelle erfolgen. Entscheidend sind:

• Leitungslänge,
• Verlegeart,
• Umgebungstemperatur,
• Leitungsbündelung,
• Spannungsfall,
• Absicherung,
• Herstellerangaben,
• und eine mögliche spätere Erweiterung.

Bei einer neu geplanten Installation ist es meist wirtschaftlicher, die Leitung etwas großzügiger zu dimensionieren, als sie später vollständig neu verlegen zu müssen.
