Klimaanlage Elektroanschluss Charlottenburg: Split-Klimaanlage sicher anschließen

Sie möchten Ihre Klimaanlage in Berlin-Charlottenburg sicher und fachgerecht anschließen lassen? Wir kümmern uns um den kompletten Elektroanschluss – vom eigenen Stromkreis über die passende Absicherung mit 16, 25 oder 32 A bis zu FI/RCD-Schutz, Leitungsverlegung und abschließender Prüfung. Ob Wohnung, Altbau, Einfamilienhaus, Büro oder Gewerbe: Wir prüfen Ihre vorhandene Elektroanlage und schaffen die passende Voraussetzung für Ihre Split-Klimaanlage. Senden Sie uns einfach die Gerätedaten und ein Foto Ihres Sicherungskastens – wir prüfen, was bei Ihnen erforderlich ist, und erstellen Ihnen eine konkrete Lösung.

Klimaanlage Elektroanschluss Charlottenburg bedeutet bei einer fest installierten Split-Klimaanlage in der Regel: ein nach den Herstellerangaben ausgelegter Stromkreis, eine passende Absicherung, der richtige FI- beziehungsweise RCD-Schutz, eine geeignete Leitung zum vorgesehenen Einspeisepunkt und eine abschließende elektrische Prüfung. Ob 16, 25 oder 32 Ampere benötigt werden, entscheidet sich nicht nach der beworbenen Kühlleistung, sondern nach der maximalen elektrischen Leistungsaufnahme, dem Betriebsstrom, der Anschlussart und den örtlichen Leitungsbedingungen.

Für kompakte Mono-Split-Klimaanlagen ist häufig ein eigener 230-Volt-Stromkreis mit 16 Ampere vorgesehen. Größere Multi-Split-, Gewerbe- oder VRF-Anlagen können 25 oder 32 Ampere, einen dreiphasigen 400-Volt-Anschluss oder mehrere getrennte Stromkreise benötigen. Verbindlich sind immer das konkrete Gerätemodell, der Anschlussplan des Herstellers und die Berechnung durch den ausführenden Elektrofachbetrieb.

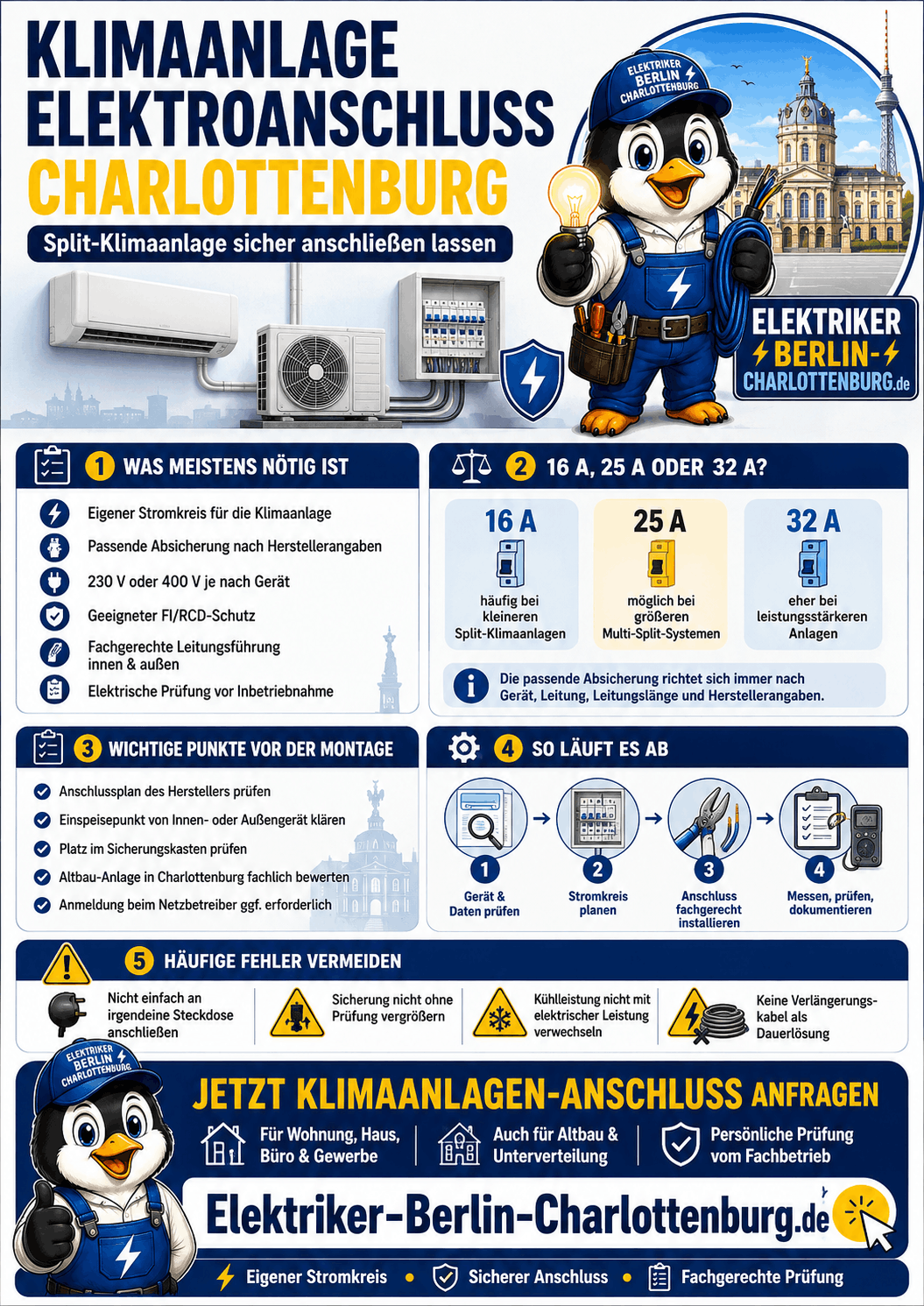

Klimaanlage Elektroanschluss Charlottenburg: Was ist wirklich erforderlich?

Eine fest installierte Split-Klimaanlage besteht normalerweise aus mindestens einem Innengerät und einem Außengerät. Neben den Kältemittelleitungen, dem Kondensatablauf und der Kommunikation zwischen den Geräten benötigt die Anlage einen fachgerecht geplanten elektrischen Anschluss.

Dabei müssen mehrere Fragen beantwortet werden:

• Wird das Außen- oder das Innengerät mit Netzspannung versorgt?
• Ist ein eigener Stromkreis vorgeschrieben?
• Benötigt die Anlage 230 oder 400 Volt?
• Welche maximale Stromaufnahme nennt der Hersteller?
• Welche Sicherung ist vorgeschrieben?
• Welche Leitung ist für Länge und Verlegeart geeignet?
• Welcher FI- beziehungsweise RCD-Typ ist erforderlich?
• Wird ein Wartungs- oder Freischalter am Außengerät benötigt?
• Muss die Anlage bei Stromnetz Berlin angemeldet werden?
• Ist die bestehende Unterverteilung ausreichend dimensioniert?

Eine pauschale Aussage wie „Jede Klimaanlage braucht 3 × 2,5 mm² und 16 Ampere“ ist fachlich nicht belastbar. Bei vielen kleinen Split-Anlagen kann diese Ausführung passend sein. Bei anderen Geräten wäre sie zu groß, zu klein oder aufgrund der Herstelleranforderungen nicht zulässig.

Für welche Klimaanlagen gilt dieser Ratgeber?

Der Artikel behandelt vor allem fest installierte Anlagen:

• Mono-Split-Klimaanlagen mit einem Innen- und einem Außengerät
• Multi-Split-Klimaanlagen mit mehreren Innengeräten
• Klimaanlagen für Dachgeschosswohnungen
• Klimageräte für Einfamilienhäuser und Mehrfamilienhäuser
• Klimaanlagen für Büros, Praxen, Kanzleien und Ladengeschäfte
• kleinere Gewerbeklimaanlagen
• größere Außengeräte mit 230- oder 400-Volt-Anschluss

Mobile Monoblock-Klimageräte mit Schutzkontaktstecker sind davon zu unterscheiden. Sie benötigen normalerweise keinen fest installierten Stromanschluss, können einen vorhandenen Steckdosenstromkreis aber erheblich belasten.

Braucht eine Split-Klimaanlage einen eigenen Stromkreis?

Bei einer fest installierten Split-Klimaanlage ist ein eigener Stromkreis in vielen Fällen die technisch sauberste Lösung. Zahlreiche Hersteller schreiben für ihre Anlagen ausdrücklich einen separaten Stromkreis vor, der nicht gleichzeitig Steckdosen, Beleuchtung oder weitere leistungsstarke Verbraucher versorgt.

Ein eigener Klimaanlagen-Stromkreis bietet mehrere Vorteile:

• eindeutige Absicherung des Klimageräts
• geringeres Risiko einer Überlastung
• keine unerwartete Abschaltung durch andere Verbraucher
• gezielte Freischaltung für Wartung und Reparatur
• leichtere Fehlersuche
• eindeutige Beschriftung in der Unterverteilung
• bessere Umsetzung der Herstelleranforderungen
• nachvollziehbare Prüfung und Dokumentation

In vielen Wohnungen wird deshalb eine neue Leitung direkt vom Sicherungskasten bis zum vorgesehenen Einspeisepunkt verlegt. Weitere Informationen finden Sie auf unserer Seite zum Thema neuen Stromkreis installieren lassen.

Kann eine vorhandene Steckdose genutzt werden?

Das lässt sich nur nach einer Prüfung beantworten. Eine freie Steckdose bedeutet nicht automatisch, dass der dahinterliegende Stromkreis für eine dauerhafte Klimaanlage geeignet ist.

Vor einer Nutzung müssen unter anderem geprüft werden:

• Welche weiteren Steckdosen hängen am gleichen Stromkreis?
• Welche Verbraucher werden dort regelmäßig betrieben?
• Wie alt sind Leitung und Schutzorgane?
• Ist ein funktionsfähiger Schutzleiter vorhanden?
• Ist der Stromkreis durch einen geeigneten RCD geschützt?
• Entspricht die Anschlussart den Herstellerangaben?
• Ist ein Steckeranschluss überhaupt vorgesehen?
• Ist der Stromkreis ausreichend belastbar?
• Bleiben Spannungsfall und Abschaltbedingungen im zulässigen Bereich?

Eine fest installierte Split-Klimaanlage sollte nicht dauerhaft über eine beliebige Verlängerungsleitung, Mehrfachsteckdose oder Kabeltrommel betrieben werden.

Kühlleistung ist nicht elektrische Anschlussleistung

Einer der häufigsten Planungsfehler ist die Verwechslung von Kühlleistung und elektrischer Leistungsaufnahme.

Wird eine Klimaanlage beispielsweise als „3,5-kW-Klimaanlage“ beworben, handelt es sich normalerweise um ihre Kühlleistung. Das bedeutet nicht automatisch, dass die Anlage 3,5 Kilowatt elektrische Leistung aus dem Stromnetz aufnimmt.

Eine Klimaanlage transportiert mithilfe eines Kältekreislaufs Wärme aus dem Gebäude. Deshalb kann ihre abgegebene Kühlleistung deutlich über der aufgenommenen elektrischen Leistung liegen.

Für den Elektroanschluss sind insbesondere folgende Herstellerangaben maßgeblich:

• Nennleistungsaufnahme
• maximale Leistungsaufnahme
• Nennbetriebsstrom
• maximaler Betriebsstrom
• empfohlene oder maximal zulässige Vorsicherung
• erforderliche Netzspannung
• einphasiger oder dreiphasiger Anschluss
• Anlauf- beziehungsweise Einschaltstrom
• Vorgaben zum Leitungsschutzschalter
• Vorgaben zum Fehlerstromschutz
• Anschlussplan für Innen- und Außengerät

Wichtig: Auch die Berliner Schwellenwerte für Anmeldung, Zustimmung und mögliche Steuerbarkeit beziehen sich auf die elektrische Netzanschluss- beziehungsweise Bemessungsleistung und nicht auf die Kühlleistung des Geräts.

16, 25 oder 32 Ampere für die Klimaanlage?

Die Sicherungsgröße darf nicht nach Gefühl gewählt werden. Sie muss zum Gerät, zur Leitung, zur Leitungslänge, zur Verlegeart und zu den elektrischen Schutzbedingungen passen.

Die folgende Tabelle zeigt nur vereinfachte Vergleichswerte. Sie ist ausdrücklich keine Anleitung zur Dimensionierung eines konkreten Stromkreises.

Absicherung	230 V, einphasig	400 V, dreiphasig	Mögliche Einordnung
16 A	ungefähr 3,68 kW	ungefähr 11,1 kW	Häufiger Bereich kleinerer und mittlerer Split-Anlagen, sofern vom Hersteller vorgesehen
25 A	ungefähr 5,75 kW	ungefähr 17,3 kW	Möglich bei größeren Außen- oder Multi-Split-Geräten
32 A	ungefähr 7,36 kW	ungefähr 22,2 kW	Eher bei größeren Wohn-, Gewerbe- oder zentraleren Anlagen
über 32 A	abhängig von Anschlussart	abhängig von Anschlussart	Individuelle Planung, Netzprüfung und häufig umfangreichere Unterverteilung erforderlich

Die Werte sind rechnerische Näherungen unter vereinfachten Bedingungen. Ein Klimagerät ist kein rein ohmscher Verbraucher. Inverterelektronik, Leistungsfaktor, Betriebszustände und Herstellergrenzen müssen zusätzlich berücksichtigt werden.

Wann reichen 16 Ampere?

Ein 16-Ampere-Stromkreis ist häufig ausreichend, wenn:

• der Hersteller eine Absicherung mit 16 Ampere vorgibt,
• die maximale Stromaufnahme darunterliegt,
• die Leitung passend dimensioniert ist,
• Leitungslänge und Spannungsfall berücksichtigt wurden,
• die Verlegeart die Belastbarkeit nicht reduziert,
• der Stromkreis ausschließlich oder bestimmungsgemäß genutzt wird,
• die Schutzbedingungen eingehalten werden.

Bei zahlreichen kompakten Mono-Split-Anlagen für ein einzelnes Zimmer oder eine Wohnung ist dies eine typische Ausführung. Eine allgemeingültige Regel ist es dennoch nicht.

Wann werden 25 oder 32 Ampere benötigt?

Eine höhere Absicherung kann erforderlich werden bei:

• leistungsstärkeren Außengeräten
• Multi-Split-Anlagen mit mehreren Innengeräten
• größeren Dachgeschosswohnungen
• Gewerbe- und Praxisflächen
• mehreren gleichzeitig betriebenen Klimageräten
• dreiphasigen 400-Volt-Anlagen
• langen Zuleitungen
• besonderen Herstelleranforderungen
• zusätzlichen elektrischen Komponenten
• höheren maximalen Betriebsströmen

Eine bestehende 16-Ampere-Sicherung darf niemals einfach gegen eine 25- oder 32-Ampere-Sicherung ausgetauscht werden. Zuerst müssen Leitung, Querschnitt, Länge, Verlegeart, Abschaltbedingungen und Verteileranlage vollständig geprüft werden.

Welcher Kabelquerschnitt wird für eine Klimaanlage benötigt?

Der Kabelquerschnitt kann nicht allein aus der Sicherungsgröße abgeleitet werden. Für eine belastbare Dimensionierung benötigt der Elektriker mindestens:

• den maximalen Betriebsstrom
• die vom Hersteller vorgegebene Absicherung
• die Länge der Zuleitung
• die Verlegeart
• die Anzahl belasteter Adern
• die Umgebungstemperatur
• mögliche Häufung mit anderen Leitungen
• den zulässigen Spannungsfall
• die erforderliche Kurzschlussfestigkeit
• die Bedingungen für die automatische Abschaltung
• den mechanischen und witterungsbedingten Schutz

Bei einem kurzen, günstig verlegten 16-Ampere-Stromkreis kann ein anderer Querschnitt zulässig sein als bei einer langen Leitung durch einen warmen Installationsschacht oder einer gemeinsam mit mehreren Leitungen verlegten Zuleitung.

Typische Leitungsquerschnitte aus Internetforen oder pauschalen Angebotsbeschreibungen ersetzen deshalb keine Berechnung.

Innenleitung und Außenleitung sind getrennt zu betrachten

Innerhalb des Gebäudes kommen je nach Verlegeart Installationsleitungen oder Kabel zum Einsatz. Im Außenbereich müssen zusätzlich berücksichtigt werden:

• UV-Strahlung
• Regen und Feuchtigkeit
• Frost und Temperaturschwankungen
• mechanische Beschädigungen
• Leitungsführung an Fassade, Balkon oder Dach
• geeignete Anschluss- und Abzweiggehäuse
• sichere Befestigung
• fachgerechte Wanddurchführungen

Nicht jede für Innenräume bestimmte Leitung darf ungeschützt an einer Außenfassade oder auf einem Flachdach verlegt werden.

Wird das Innen- oder das Außengerät angeschlossen?

Das hängt vom jeweiligen Klimasystem ab.

Bei vielen Split-Anlagen wird das Außengerät mit Netzspannung versorgt. Von dort führen eine Verbindungsleitung und Kommunikationsadern zum Innengerät. Bei anderen Geräten wird das Innengerät eingespeist oder es bestehen getrennte Versorgungen.

Vor der Leitungsverlegung muss deshalb der Anschlussplan des konkreten Modells vorliegen.

Benötigt werden insbesondere:

• genaue Modellbezeichnung des Außengeräts
• Modellbezeichnungen der Innengeräte
• Installationsanleitung
• Schalt- oder Anschlussplan
• Vorgabe zum Netzanschlusspunkt
• Vorgabe zur Verbindungsleitung
• Anzahl und Querschnitt der Verbindungsadern
• Absicherungs- und RCD-Angaben

Wer die Zuleitung ohne Geräteunterlagen vorsorglich an der falschen Gebäudeseite enden lässt, verursacht häufig unnötige Verlängerungen, sichtbare Kabelkanäle oder zusätzliche Wanddurchbrüche.

Welcher FI beziehungsweise RCD ist erforderlich?

Der passende Fehlerstromschutz hängt von der Klimaanlage und ihrer Leistungselektronik ab. Moderne Split-Klimaanlagen arbeiten meistens mit Invertertechnik. Diese kann andere Fehlerstromanteile erzeugen als ein einfacher Heizwiderstand oder eine klassische Glühlampe.

Pauschale Aussagen wie „Typ A reicht immer“ oder „jede Klimaanlage benötigt zwingend Typ B“ sind daher nicht seriös.

Der Elektrofachbetrieb prüft:

• Herstelleranforderungen
• Aufbau der Inverterelektronik
• mögliche Gleichfehlerstromanteile
• vorhandenes Netzsystem
• bestehenden RCD-Schutz
• weitere Verbraucher hinter dem RCD
• Bemessungsfehlerstrom
• Selektivität und Anlagenaufteilung
• nationale Anschluss- und Errichtungsregeln

Je nach Anlage können unterschiedliche RCD-Ausführungen infrage kommen. Verbindlich ist die geräte- und anlagenspezifische Auswahl.

Fehlt in der Wohnung ein zeitgemäßer Fehlerstromschutz oder ist die vorhandene Aufteilung ungeeignet, kann es sinnvoll sein, einen FI-Schalter nachrüsten zu lassen.

Welche Auslösecharakteristik braucht der Leitungsschutzschalter?

Auch die Wahl zwischen beispielsweise B- und C-Charakteristik darf nicht pauschal erfolgen.

Zu berücksichtigen sind:

• Herstellerangaben
• Einschalt- und Anlaufströme
• Invertertechnik
• Leitungsimpedanz
• zu erwartender Kurzschlussstrom
• Abschaltbedingungen
• Leitungsschutz
• vorhandene Vorsicherungen
• Selektivität

Eine träge Charakteristik darf nicht allein deshalb eingesetzt werden, weil ein Gerät beim Einschalten gelegentlich die vorhandene Sicherung auslöst. Zuerst muss die Ursache geklärt werden.

230 oder 400 Volt für den Klimaanlagenanschluss?

Viele kleinere und mittlere Split-Klimaanlagen für Wohnungen werden einphasig mit 230 Volt versorgt. Größere Multi-Split-, VRF- oder Gewerbeanlagen können einen dreiphasigen Anschluss mit 400 Volt benötigen.

Einphasiger 230-Volt-Anschluss

Typische Einsatzbereiche:

• einzelnes Schlafzimmer
• Wohnzimmer
• Dachgeschossraum
• kleinere Wohnung
• kleines Büro
• Behandlungsraum
• kleines Ladengeschäft

Zu prüfen ist zusätzlich, wie stark die betreffende Außenleiterphase im Gebäude bereits belastet wird.

Dreiphasiger 400-Volt-Anschluss

Mögliche Einsatzbereiche:

• größere Multi-Split-Anlagen
• mehrere gleichzeitig betriebene Innengeräte
• Praxen und Kanzleien
• größere Büroflächen
• Gastronomie
• Verkaufsflächen
• technische Räume
• leistungsstarke Außengeräte

Bei Gewerbeobjekten sollten außerdem betriebliche Anforderungen berücksichtigt werden. Dazu gehören Ausfallfolgen, Wartungsmöglichkeiten, Lastverteilung, Erweiterungsreserven und eine eindeutige Dokumentation. Weitere Leistungen finden Gewerbekunden unter Elektriker für Gewerbe in Charlottenburg.

Elektroanschluss einer Klimaanlage im Charlottenburger Altbau

In Charlottenburg befinden sich viele Altbauwohnungen, Dachgeschosse, ehemalige Ladenflächen und gemischt genutzte Gebäude. Vor der Installation einer Klimaanlage muss deshalb häufig nicht nur das neue Gerät, sondern auch die vorhandene Elektroanlage bewertet werden.

Mögliche Besonderheiten sind:

• alte oder unübersichtliche Stromkreisaufteilungen
• gemeinsam genutzte Steckdosen- und Lichtstromkreise
• fehlende Stromkreiskennzeichnung
• ältere Sicherungselemente
• wenig Platz in der Unterverteilung
• kein für das Gerät geeigneter RCD
• alte Leitungen oder Verbindungsstellen
• fehlender separater Schutzleiter in einzelnen Altanlagen
• lange Leitungswege durch hohe Räume
• massive Außenwände
• Leitungsführung durch Innenhöfe oder Dachbereiche
• notwendige brandschutzgerechte Durchführungen
• bereits stark ausgelastete Hausanschlüsse oder Steigleitungen

Eine neue Klimaanlage ist nicht automatisch der Grund für eine komplette Elektrosanierung. Werden bei der Prüfung jedoch sicherheitsrelevante Mängel festgestellt, müssen diese in die Planung einbezogen werden.

Weitere Informationen finden Eigentümer und Hausverwaltungen unter Altbau-Elektroinstallation in Charlottenburg und Elektroinstallation in der Wohnung.

Was passiert, wenn im Sicherungskasten kein Platz vorhanden ist?

Mögliche Lösungen sind:

• Neuordnung der vorhandenen Verteilung
• Austausch ungeeigneter Schutzorgane
• Erweiterung der Unterverteilung
• Installation einer zusätzlichen Unterverteilung
• Erneuerung eines technisch überalterten Sicherungskastens
• Anpassung von RCD-Gruppen
• Schaffung eines separaten Abgangs für das Klimagerät

Welche Lösung sinnvoll ist, hängt vom Zustand der Gesamtanlage ab. Eine vorschnelle Verdichtung mit besonders schmalen Schutzgeräten löst nicht automatisch alle technischen Probleme.

Bei älteren oder vollständig belegten Verteilungen kann eine Erneuerung des Sicherungskastens wirtschaftlicher und sicherer sein als mehrere einzelne Behelfslösungen.

Wartungsschalter und Freischaltung am Außengerät

Für Wartungs-, Reinigungs- und Reparaturarbeiten muss die Klimaanlage sicher vom Stromnetz getrennt werden können. Abhängig von Hersteller, Anlagenaufbau und Anschlussbedingungen kann dafür ein geeigneter Freischalter in der Nähe des Außengeräts vorgesehen werden.

Bei seiner Auswahl sind unter anderem wichtig:

• ausreichende Bemessung
• Eignung für die Anschlussart
• allpolige Trennung, soweit erforderlich
• Witterungsbeständigkeit
• eindeutige Zuordnung
• sichere Zugänglichkeit
• Schutz gegen unbeabsichtigtes Wiedereinschalten
• ausreichender mechanischer Schutz

Der Wartungsschalter ersetzt weder den Leitungsschutzschalter noch den gegebenenfalls erforderlichen RCD in der Unterverteilung.

Muss eine Klimaanlage bei Stromnetz Berlin angemeldet werden?

Nach den derzeit von Stromnetz Berlin veröffentlichten Technischen Anschlussbedingungen sind fest installierte Anlagen zur Raumkühlung grundsätzlich anmeldepflichtig. Ortsveränderliche Klimageräte sind davon zu unterscheiden.

Bei der Bewertung kommt es auf die elektrische Bemessungs- beziehungsweise Netzanschlussleistung an. Die auf dem Prospekt angegebene Kühlleistung ist dafür nicht maßgeblich.

Besonders wichtig sind zwei Schwellen:

Mehr als 4,2 kW elektrische Anschlussleistung

Neu in Betrieb genommene Anlagen zur Raumkühlung können als steuerbare Verbrauchseinrichtungen nach § 14a Energiewirtschaftsgesetz eingeordnet werden, wenn ihre maßgebliche elektrische Netzanschlussleistung mehr als 4,2 kW beträgt.

Bei mehreren kleineren Klimageräten derselben Verbrauchskategorie kann eine Summenbetrachtung erforderlich sein. Das ist insbesondere bei Multi-Split-Systemen, mehreren Außengeräten oder größeren Gewerbeeinheiten relevant.

Mehr als 12 kW elektrische Bemessungsleistung

Bei mehr als 12 kW elektrischer Bemessungsleistung sieht die veröffentlichte Berliner Tabelle zusätzlich zur Anmeldung eine Zustimmung des Netzbetreibers vor.

Beispiel für die richtige Unterscheidung

Eine Klimaanlage mit 5 kW Kühlleistung überschreitet nicht automatisch die elektrische 4,2-kW-Schwelle. Erst die technischen Daten zur elektrischen Leistungsaufnahme beziehungsweise Netzanschlussleistung zeigen, ob § 14a relevant ist.

Die endgültige Einstufung sollte vor der Installation durch einen eingetragenen Elektrofachbetrieb mit Stromnetz Berlin geklärt werden. Bei größeren Projekten kann zusätzlich eine Prüfung der Zähleranlage, Hausanschlussleistung oder Steigleitung erforderlich werden. Informationen hierzu finden Sie unter Zählerschrank erneuern.

Elektriker und Klimafachbetrieb: Wer übernimmt welche Arbeiten?

Der elektrische Anschluss und die kältetechnische Installation sind unterschiedliche Fachbereiche.

Aufgaben des Elektrofachbetriebs

Typischerweise übernimmt der Elektriker:

• Prüfung der vorhandenen Elektroanlage
• Auswertung der elektrischen Herstellerdaten
• Planung des neuen Stromkreises
• Auswahl von Leitung und Schutzorganen
• Leitungsverlegung
• Erweiterung der Unterverteilung
• Anschluss von RCD und Leitungsschutzschalter
• Herstellung des Netzanschlusses
• Installation eines Freischalters, soweit erforderlich
• Anmeldung beim Netzbetreiber
• Messung und Prüfung
• Dokumentation und Beschriftung

Aufgaben des Klimafachbetriebs

Der Klima- beziehungsweise Kältefachbetrieb übernimmt typischerweise:

• Auswahl und Dimensionierung der Klimaanlage
• Montage von Innen- und Außengerät
• Verlegung der Kältemittelleitungen
• Herstellung des Kondensatablaufs
• Druck- und Dichtheitsprüfung
• Evakuierung der Kältemittelleitungen
• Freigabe beziehungsweise Befüllung des Kältekreislaufs
• kältetechnische Inbetriebnahme
• Funktionsprüfung des Klimasystems

Bei vorgefüllten Split-Klimaanlagen mit fluorierten Kältemitteln darf die kältetechnische Installation nicht einfach ungeprüft in Eigenleistung durchgeführt werden. Je nach Gerät und Kältemittel sind zertifizierte Personen und Unternehmen erforderlich.

Warum die Abstimmung vor Beginn wichtig ist

Elektriker und Klimafachbetrieb sollten vor der Ausführung klären:

• Standort des Außengeräts
• Einspeisepunkt
• Verlauf der Verbindungsleitung
• benötigte Aderzahl
• Position eines Wartungsschalters
• Kondensatpumpe und deren Versorgung
• Reihenfolge der Montagearbeiten
• Zuständigkeit für den endgültigen Geräteanschluss
• Zeitpunkt der elektrischen und kältetechnischen Inbetriebnahme

So wird vermieden, dass Leitungen doppelt verlegt oder Anschlussstellen nachträglich versetzt werden müssen.

Schritt für Schritt: Elektroanschluss einer Split-Klimaanlage

Schritt 1: Klimagerät verbindlich auswählen

Vor Beginn der Elektroplanung sollten Hersteller und vollständige Modellbezeichnungen feststehen. Eine reine Angabe wie „Split-Klimaanlage mit 3,5 kW“ reicht nicht aus.

Benötigt werden:

• Typenschilddaten
• Installationsanleitung
• elektrischer Anschlussplan
• maximale Stromaufnahme
• vorgesehene Absicherung
• Netzanschlusspunkt
• Angaben zum RCD

Schritt 2: Genehmigungen und Eigentumsverhältnisse klären

Bei Mietwohnungen, Wohnungseigentum oder denkmalgeschützten Gebäuden können Zustimmungen erforderlich sein. Dies betrifft insbesondere Außengeräte, Fassadendurchführungen, Balkone, Dächer und Gemeinschaftseigentum.

Die elektrische Machbarkeit ersetzt keine bauliche oder eigentumsrechtliche Zustimmung.

Schritt 3: Gemeinsamen Leitungsweg festlegen

Elektriker und Klimafachbetrieb legen fest:

• wo das Außengerät montiert wird,
• wo die Zuleitung enden muss,
• wie Kälte-, Kondensat- und Elektroleitungen geführt werden,
• welche Wanddurchführungen benötigt werden,
• ob ein Wartungsschalter vorgesehen wird.

Schritt 4: Bestehende Elektroanlage prüfen

Der Elektriker kontrolliert:

• Unterverteilung
• Schutzleiter
• RCD-Schutz
• vorhandene Stromkreise
• freie Teilungseinheiten
• Vorsicherungen
• mögliche Leistungsreserven
• Zustand der Leitungen
• Netzform und Schutzmaßnahmen

Schritt 5: Stromkreis berechnen

Auf Grundlage der Gerätedaten werden festgelegt:

• Anschlussart
• Leiterzahl
• Kabel- oder Leitungstyp
• Querschnitt
• Leitungsschutz
• RCD
• Leitungsweg
• Freischaltung
• Spannungsfall
• notwendige Selektivität

Schritt 6: Anmeldung und Netzbetreiberprüfung durchführen

Der Elektrofachbetrieb prüft, ob:

• eine Anmeldung erforderlich ist,
• § 14a EnWG anzuwenden ist,
• mehrere Geräte zusammenzurechnen sind,
• eine Zustimmung des Netzbetreibers benötigt wird,
• zusätzliche Steuerungs- oder Zählertechnik erforderlich ist.

Schritt 7: Leitung und Schutzgeräte installieren

Anschließend erfolgen:

• Leitungsverlegung
• Wand- und Deckendurchführungen
• Erweiterung der Unterverteilung
• Einbau der Schutzorgane
• Beschriftung
• Herstellung des Anschlusses am vorgesehenen Übergabepunkt
• gegebenenfalls Installation des Wartungsschalters

Schritt 8: Klima- und Elektroarbeiten koordinieren

Der Klimafachbetrieb montiert Innen- und Außengerät und stellt den Kältekreislauf her. Der elektrische Geräteanschluss erfolgt entsprechend der vorher festgelegten Zuständigkeit und den Herstellerunterlagen.

Schritt 9: Elektrische Erstprüfung und Dokumentation

Eine neu errichtete oder geänderte elektrische Anlage muss vor der Übergabe geprüft werden. Dazu gehören abhängig vom Aufbau unter anderem:

• Besichtigung
• Schutzleiterprüfung
• Isolationsmessung
• Prüfung der Abschaltbedingungen
• RCD-Prüfung
• Polaritätskontrolle
• Funktionsprüfung
• Dokumentation der Messergebnisse
• Stromkreiskennzeichnung

Erst danach sollte die Anlage regulär in Betrieb genommen werden.

Praxisbeispiel: Mono-Split-Klimaanlage in einer Charlottenburger Altbauwohnung

Das folgende Beispiel ist eine typische, vereinfachte Planung und kein Ersatz für die Prüfung eines konkreten Objekts.

Ausgangssituation

In einer Altbauwohnung im dritten Obergeschoss soll im Wohnzimmer eine Mono-Split-Klimaanlage installiert werden. Der Hersteller nennt:

• 3,5 kW Kühlleistung
• 230-Volt-Anschluss
• Versorgung des Außengeräts
• separaten Stromkreis
• maximal 16 Ampere Vorsicherung

Im Wohnzimmer befindet sich zwar eine Steckdose nahe dem geplanten Leitungsweg. Der zugehörige Stromkreis versorgt jedoch weitere Steckdosen in mehreren Räumen. In der Unterverteilung ist außerdem kein eindeutig zugeordneter Klimaanlagen-Stromkreis vorhanden.

Fachgerechte Lösung

Der Elektriker plant eine neue Leitung von der Unterverteilung bis zum vorgesehenen Außengerät. Leitung, RCD und Leitungsschutzschalter werden anhand der Herstellerdaten, der Leitungslänge und der Verlegeart ausgewählt.

Der Klimafachbetrieb legt vorher fest, an welcher Stelle die Zuleitung benötigt wird. Im Außenbereich wird eine geeignete Leitungsführung hergestellt. Nach Abschluss erfolgen Messung, Beschriftung und Dokumentation.

Entscheidender Punkt

Die Angabe „3,5 kW“ bezeichnet in diesem Beispiel die Kühlleistung. Sie ist nicht automatisch mit der elektrischen Leistungsaufnahme gleichzusetzen. Ob 16 Ampere geeignet sind, ergibt sich aus der elektrischen Gerätedokumentation und der Stromkreisberechnung.

Was kostet der Elektroanschluss einer Klimaanlage?

Ein seriöser Preis kann erst genannt werden, wenn Klimagerät, Leitungsweg und Zustand der Elektroanlage bekannt sind.

Die wichtigsten Kostenfaktoren sind:

• vorhandener geeigneter Stromkreis oder neue Zuleitung
• Entfernung zwischen Sicherungskasten und Klimagerät
• Aufputz-, Unterputz- oder Hohlraumverlegung
• Anzahl der Wand- und Deckendurchbrüche
• Altbau- oder Neubausituation
• Arbeiten im Außenbereich
• Zugänglichkeit von Balkon, Dach oder Innenhof
• erforderlicher Kabelkanal
• 230- oder 400-Volt-Anschluss
• Erweiterung der Unterverteilung
• zusätzlicher RCD
• Erneuerung des Sicherungskastens
• Wartungs- oder Freischalter
• Anmeldung und Abstimmung mit Stromnetz Berlin
• notwendige Steuerung nach § 14a EnWG
• Messung und Dokumentation
• Arbeiten außerhalb regulärer Betriebszeiten bei Gewerbekunden

Für eine belastbare Ersteinschätzung helfen:

1. vollständige Modellbezeichnung der Klimaanlage
2. Foto oder PDF des elektrischen Anschlussplans
3. Foto der geschlossenen Unterverteilung
4. ungefähre Leitungslänge
5. gewünschter Standort des Außengeräts
6. Objektart und Etage
7. Hinweis, ob es sich um Miet-, Eigentums- oder Gewerberäume handelt

Der Sicherungskasten sollte für Fotos nicht eigenständig geöffnet oder zerlegt werden.

Besonderheiten bei Klimaanlagen in Gewerberäumen

Bei Büros, Praxen, Kanzleien, Ladengeschäften und Gastronomieflächen genügt es häufig nicht, nur das einzelne Klimagerät zu betrachten.

Zusätzlich können relevant sein:

• gleichzeitig betriebene Geräte
• mehrere Außeneinheiten
• Leistungsreserven der Unterverteilung
• bestehende gewerbliche Großverbraucher
• Lastverteilung auf die Außenleiter
• 400-Volt-Anschlüsse
• betriebswichtige Kühlung
• gewünschte Erweiterungsreserven
• Abschalt- und Wartungsplanung
• Geräusch- und Betriebszeiten
• Netzanmeldung und Steuerbarkeit
• eindeutige Stromlauf- und Verteilerpläne

Bei einer Praxis oder einem Büro sollte der Anschluss möglichst so geplant werden, dass Wartungsarbeiten an der Klimaanlage nicht unnötig andere betriebliche Bereiche abschalten.

Für Server- oder Technikräume können außerdem Redundanz und Überwachung wichtiger sein als bei einer normalen Komfortklimatisierung.

Experteneinschätzung: 16 Ampere sind häufig, aber nicht automatisch richtig

Bei einer kompakten Mono-Split-Klimaanlage ist ein eigener 230-Volt-Stromkreis mit 16 Ampere häufig ausreichend, wenn dies den Herstellerangaben entspricht. Daraus darf jedoch keine allgemeine Standardlösung abgeleitet werden.

Die fachlich entscheidenden Fragen lauten:

1. Was ist die maximale elektrische Stromaufnahme?
2. Welche Vorsicherung verlangt oder erlaubt der Hersteller?
3. Wo erfolgt die Netzeinspeisung?
4. Welche Leitungslänge und Verlegeart liegen vor?
5. Welcher RCD ist für die Inverterelektronik geeignet?
6. Sind Unterverteilung und vorgelagerte Anlage ausreichend?
7. Ist eine Netzanmeldung oder §-14a-Ausführung erforderlich?

Eine höhere Sicherung verbessert eine Klimaanlage nicht. Sie ist nur zulässig, wenn Gerät, Leitung und gesamte Schutzkonzeption darauf ausgelegt sind.

Eine ungewöhnlich häufig auslösende Sicherung sollte daher nicht einfach vergrößert werden. Zuerst ist durch eine elektrische Fehlersuche zu klären, ob eine Überlastung, ein Gerätefehler, ein ungeeigneter Schutzschalter oder ein Fehler in der Installation vorliegt.

Häufige Fehler beim Klimaanlagen-Stromanschluss

1. Kühlleistung als elektrische Leistung behandeln

Eine Klimaanlage mit 5 kW Kühlleistung benötigt nicht automatisch einen elektrischen Anschluss für 5 kW.

2. Klimaanlage an irgendeine freie Steckdose anschließen

Die Steckdose kann Teil eines bereits stark belasteten Stromkreises sein.

3. Sicherung ohne Leitungsprüfung vergrößern

Eine 25- oder 32-Ampere-Sicherung kann eine vorhandene Leitung überlasten und stellt keine zulässige Problemlösung dar.

4. Leitung pauschal nach einer Internetangabe auswählen

Querschnitt und Leitungstyp hängen von Länge, Verlegeart, Temperatur, Häufung und Schutzbedingungen ab.

5. Einspeisepunkt falsch planen

Nicht jede Klimaanlage wird am Außengerät eingespeist. Der Anschlussplan muss vor der Leitungsverlegung vorliegen.

6. Ungeeigneten RCD verwenden

Invertergeräte können besondere Anforderungen an den Fehlerstromschutz stellen.

7. Unpassende Sicherungscharakteristik einsetzen

Ein Leitungsschutzschalter darf nicht nur nach dem Einschaltverhalten ausgewählt werden. Auch Abschaltbedingungen und Leitungsschutz müssen stimmen.

8. Außenleitung ungeschützt verlegen

Innenleitungen, ungeschützte Steckverbindungen oder ungeeignete Gehäuse sind nicht automatisch für Sonne, Feuchtigkeit und Frost geeignet.

9. Klimagerät dauerhaft über Verlängerung betreiben

Verlängerungskabel, Mehrfachsteckdosen und Kabeltrommeln sind keine fachgerechte Dauerlösung für einen fest installierten Klimaanlagenanschluss.

10. Kondensatpumpe beliebig mit anklemmen

Zusätzliche Komponenten dürfen nur dort versorgt werden, wo der Hersteller dies vorsieht. Ein freier Anschluss am Gerät ist nicht automatisch für Zubehör geeignet.

11. Netzanmeldung übersehen

Fest installierte Raumkühlanlagen können in Berlin anmeldepflichtig und bei entsprechender elektrischer Leistung zusätzlich nach § 14a EnWG zu behandeln sein.

12. Prüfung und Dokumentation auslassen

Eine neue Leitung gilt nicht allein deshalb als sicher, weil die Klimaanlage läuft. Schutzmaßnahmen müssen gemessen und dokumentiert werden.

Kurz zusammengefasst

• Eine fest installierte Split-Klimaanlage benötigt häufig einen eigenen Stromkreis.
• 16 Ampere sind bei kleineren Geräten verbreitet, aber nicht allgemeingültig.
• 25 oder 32 Ampere dürfen nur nach Herstellerangaben und Berechnung vorgesehen werden.
• Kühlleistung und elektrische Anschlussleistung sind unterschiedliche Werte.
• Der Einspeisepunkt kann je nach Modell am Innen- oder Außengerät liegen.
• Leitung, RCD und Leitungsschutzschalter müssen auf das konkrete Gerät abgestimmt werden.
• Bei Charlottenburger Altbauten ist die vorhandene Unterverteilung besonders sorgfältig zu prüfen.
• Fest installierte Raumkühlanlagen sind nach den veröffentlichten Berliner Anschlussbedingungen anmeldepflichtig.
• Ab mehr als 4,2 kW elektrischer Netzanschlussleistung kann § 14a EnWG relevant werden.
• Kälte- und Elektrofachbetrieb sollten die Ausführung vor Beginn gemeinsam abstimmen.
• Nach der Installation ist eine elektrische Erstprüfung mit Dokumentation erforderlich.

FAQ zum Klimaanlagen-Elektroanschluss in Charlottenburg

Braucht jede Split-Klimaanlage einen eigenen Stromkreis?

Nicht jede denkbare Klimaanlage unterliegt einer pauschalen Einheitsregel. Bei fest installierten Split-Geräten ist ein separater Stromkreis jedoch häufig vom Hersteller vorgeschrieben und technisch sinnvoll. Maßgeblich sind die Installationsanleitung und die Planung des Elektrofachbetriebs.

Ist eine 16-Ampere-Sicherung für eine Klimaanlage ausreichend?

Bei vielen kleineren Mono-Split-Anlagen kann eine Absicherung mit 16 Ampere ausreichen. Voraussetzung ist, dass Herstellerangaben, maximale Stromaufnahme, Leitung und Verlegebedingungen dazu passen.

Wann benötigt eine Klimaanlage 25 Ampere?

25 Ampere können bei größeren Außen- oder Multi-Split-Geräten erforderlich sein. Eine solche Absicherung setzt eine dafür geeignete Leitung, Unterverteilung und Schutzkonzeption voraus.

Wann sind 32 Ampere notwendig?

32 Ampere kommen eher bei größeren Wohn- oder Gewerbeanlagen infrage. Ob ein einphasiger oder dreiphasiger Anschluss benötigt wird, ergibt sich aus der Gerätedokumentation.

Kann eine Klimaanlage an eine normale Steckdose angeschlossen werden?

Nur wenn der Hersteller einen entsprechenden Anschluss vorsieht und der vorhandene Stromkreis nachweislich geeignet ist. Eine optisch freie Steckdose reicht als Beurteilungsgrundlage nicht aus.

Welches Kabel wird für eine 16-Ampere-Klimaanlage benötigt?

Das lässt sich ohne Leitungslänge, Verlegeart, Umgebung, Häufung und Herstelleranforderungen nicht zuverlässig beantworten. Der Querschnitt muss für den konkreten Stromkreis berechnet werden.

Wird eine Split-Klimaanlage mit 230 oder 400 Volt betrieben?

Viele kleinere Anlagen werden mit 230 Volt betrieben. Größere Multi-Split-, VRF- oder Gewerbeanlagen können einen 400-Volt-Drehstromanschluss benötigen.

Wird die Zuleitung zum Innen- oder Außengerät gelegt?

Das ist modellabhängig. Bei vielen Anlagen erfolgt die Versorgung am Außengerät, bei anderen am Innengerät oder getrennt. Entscheidend ist der Anschlussplan des Herstellers.

Welcher FI-Schalter wird für eine Inverter-Klimaanlage benötigt?

Der RCD-Typ muss anhand der Herstellerangaben und der verwendeten Inverterelektronik ausgewählt werden. Eine pauschale Festlegung ohne Gerätedaten ist nicht fachgerecht.

Braucht das Außengerät einen Wartungsschalter?

Abhängig von Hersteller, Aufbau und Installationssituation kann ein geeigneter Freischalter in der Nähe des Außengeräts erforderlich oder sinnvoll sein. Er muss für die Anschlussart und die Umgebungsbedingungen geeignet sein.

Muss eine Split-Klimaanlage bei Stromnetz Berlin angemeldet werden?

Fest installierte Anlagen zur Raumkühlung sind nach den derzeit veröffentlichten Berliner Technischen Anschlussbedingungen anmeldepflichtig. Ob darüber hinaus eine Zustimmung oder eine Umsetzung nach § 14a EnWG erforderlich ist, richtet sich nach der elektrischen Anschlussleistung und dem Anlagenaufbau.

Zählt bei § 14a die Kühlleistung der Klimaanlage?

Nein. Maßgeblich ist die elektrische Netzanschluss- beziehungsweise Bemessungsleistung. Die in der Werbung genannte Kühlleistung ist nicht der entscheidende Wert.

Werden mehrere Klimageräte zusammengerechnet?

Bei mehreren Geräten derselben Kategorie kann für die Bewertung nach § 14a eine Summenbetrachtung erforderlich sein. Das sollte vor der Installation durch den Elektrofachbetrieb geklärt werden.

Darf der Klimamonteur den Elektroanschluss selbst herstellen?

Das hängt von seiner elektrotechnischen Qualifikation und dem Umfang der Arbeiten ab. Arbeiten an der festen Elektroinstallation, der Unterverteilung und den Schutzorganen gehören in die Hände eines dafür qualifizierten Elektrofachbetriebs.

Darf der Elektriker die komplette Klimaanlage in Betrieb nehmen?

Der Elektriker kann den elektrischen Teil anschließen und prüfen. Arbeiten am Kältemittelkreislauf erfordern je nach Anlage und Kältemittel eine entsprechend zertifizierte kältetechnische Fachperson beziehungsweise ein zertifiziertes Unternehmen.

Was tun, wenn die Sicherung der Klimaanlage immer wieder auslöst?

Die Sicherung sollte nicht gegen eine größere ausgetauscht werden. Zuerst müssen Gerät, Leitung, Schutzschalter, Anschlussstellen und die Belastung des Stromkreises geprüft werden.

Klimaanlage Elektroanschluss Charlottenburg fachgerecht planen

Klimaanlage Elektroanschluss Charlottenburg ist mehr als das Verlegen eines Kabels zum Außengerät. Entscheidend sind die elektrischen Herstellerdaten, ein passend dimensionierter Stromkreis, geeignete Schutzorgane, die richtige Einspeisung, eine sichere Außeninstallation und die abschließende Prüfung.

Bei kleineren Split-Klimaanlagen ist ein eigener 230-Volt-Stromkreis mit 16 Ampere häufig die passende Lösung. Das darf jedoch erst nach Prüfung des konkreten Geräts und der vorhandenen Elektroanlage entschieden werden. Bei größeren Multi-Split- und Gewerbeanlagen können 25 oder 32 Ampere, ein 400-Volt-Anschluss, mehrere Stromkreise sowie eine weitergehende Abstimmung mit Stromnetz Berlin notwendig sein.

Gerade in Charlottenburger Altbauten sollte vor der Montage geklärt werden, ob Unterverteilung, Schutzleiter, RCD, Stromkreisaufteilung und Leistungsreserven den zusätzlichen Verbraucher sicher aufnehmen können.

Klimaanlage in Charlottenburg elektrisch anschließen lassen

Sie planen eine Split-Klimaanlage für eine Wohnung, ein Haus, ein Büro, eine Praxis oder ein Ladengeschäft in Berlin-Charlottenburg?

Für eine erste technische Einschätzung senden Sie uns:

• Hersteller und Modellbezeichnung
• Foto des Typenschilds
• elektrischen Anschlussplan oder Installationsanleitung
• Foto der geschlossenen Unterverteilung
• ungefähre Entfernung zwischen Sicherungskasten und Klimagerät
• geplanten Standort des Außengeräts
• Anzahl der Innen- und Außengeräte

Wir prüfen, ob ein eigener Stromkreis erforderlich ist, ob 16, 25 oder 32 Ampere infrage kommen, welche Arbeiten an der Unterverteilung notwendig werden und ob eine Anmeldung bei Stromnetz Berlin zu berücksichtigen ist.

Elektriker Berlin-Charlottenburg
Telefon: 030 – 814 509 278

Elektroanschluss und neuen Stromkreis in Charlottenburg anfragen
