Blitzschutz Flachdach Charlottenburg: sicher planen, nachrüsten und prüfen

Blitzschutz Flachdach Charlottenburg schützt Gebäude, Photovoltaikanlagen und empfindliche Haustechnik vor den Folgen eines Blitzeinschlags – vorausgesetzt, das Schutzsystem ist fachgerecht geplant und auf sämtliche Dachaufbauten abgestimmt. Ob Neuanlage, Nachrüstung oder Prüfung eines bestehenden Blitzschutzes: Wir betrachten Ihr Flachdach individuell und berücksichtigen dabei auch PV-Module, Lüftungsanlagen, Wärmepumpen und Antennen. Senden Sie uns einfach Fotos Ihres Flachdachs – wir verschaffen uns einen ersten Überblick und besprechen mit Ihnen die nächsten sinnvollen Schritte.

Direktantwort: Blitzschutz Flachdach Charlottenburg bezeichnet ein objektspezifisch geplantes Schutzsystem, das mögliche Einschlagstellen kontrolliert, Blitzströme sicher zur Erde ableitet und gefährliche Überschläge sowie Überspannungen begrenzt. Eine Blitzschutzanlage ist nicht automatisch auf jedem Flachdach vorgeschrieben. Entscheidend sind Lage, Bauart und Nutzung des Gebäudes, die möglichen Folgen eines Blitzeinschlags sowie behördliche, versicherungsvertragliche oder projektspezifische Anforderungen. Photovoltaik, Lüftungsanlagen, Antennen, Dachausstiege und andere Aufbauten müssen von Anfang an in das Schutzkonzept einbezogen werden.

Zitierfähige Definition: Flachdach-Blitzschutz ist die abgestimmte Kombination aus Fangeinrichtung, Ableitungen, Erdungsanlage, Blitzschutz-Potentialausgleich, berechnetem Trennungsabstand und koordiniertem Überspannungsschutz.

Fachlicher Stand: 16. August 2026. Die maßgebliche Normenreihe DIN EN IEC 62305 wurde in Deutschland 2025 und 2026 neu veröffentlicht. Ältere Planungen und Online-Ratgeber sollten deshalb nicht ungeprüft übernommen werden.

Wichtiger Hinweis: Dieser Beitrag bietet eine fachliche Orientierung. Er ersetzt weder eine objektbezogene Blitzschutzplanung noch eine rechtliche, brandschutztechnische oder versicherungsvertragliche Einzelfallprüfung.

Blitzschutz Flachdach Charlottenburg: Wann ist eine Anlage erforderlich?

Ob ein Flachdach in Charlottenburg einen äußeren Blitzschutz benötigt, lässt sich nicht allein anhand der Dachform beantworten. Ein Flachdach ist weder automatisch blitzschutzpflichtig noch automatisch ausreichend geschützt.

Nach § 46 der Bauordnung für Berlin müssen bauliche Anlagen dauerhaft wirksame Blitzschutzanlagen erhalten, wenn aufgrund ihrer Lage, Bauart oder Nutzung ein Blitzeinschlag leicht eintreten oder besonders schwere Folgen haben kann.

Daraus folgt keine allgemeine gesetzliche Pflicht für jedes Einfamilienhaus oder jedes gewöhnliche Mehrfamilienhaus. Eine Pflicht oder technische Notwendigkeit kann sich jedoch unter anderem ergeben aus:

• der besonderen Nutzung des Gebäudes,
• der Zahl und Schutzbedürftigkeit anwesender Personen,
• möglichen Brand- oder Betriebsausfallfolgen,
• der Gebäudehöhe und Umgebung,
• der Baugenehmigung,
• einem Brandschutzkonzept,
• behördlichen Auflagen,
• Versicherungsbedingungen,
• vertraglichen Vereinbarungen,
• einer normgerechten Risikoanalyse,
• einer bereits vorhandenen Blitzschutzanlage, deren Schutzwirkung erhalten werden muss.

Eine grundlegende Leistungsübersicht finden Eigentümer und Verwalter auf der Seite Blitzschutz Charlottenburg.

Wann sollte die Notwendigkeit besonders sorgfältig geprüft werden?

Ausgangssituation	Warum eine Prüfung wichtig ist	Sinnvoller nächster Schritt
Photovoltaikanlage wird geplant	Module, Unterkonstruktion und Leitungen verändern die Dachbelegung	PV- und Blitzschutzplanung gemeinsam durchführen
Lüftungs-, Klima- oder Wärmepumpentechnik wird aufgebaut	Neue metallene Aufbauten können außerhalb vorhandener Schutzbereiche liegen	Schutzbereiche und Trennungsabstand neu berechnen
Bestehende Anlage ist nicht dokumentiert	Sichtbare Leitungen beweisen weder Vollständigkeit noch Funktionsfähigkeit	Bestandsaufnahme, Messung und Prüfbericht veranlassen
Flachdach wird saniert	Leitungen, Halter und Anschlüsse können entfernt, überdeckt oder beschädigt werden	Blitzschutz vor Beginn der Dacharbeiten mitplanen
Gebäude besitzt eine besondere Nutzung	Ein Ausfall oder Brand kann schwerwiegende Folgen haben	Anforderungen aus Genehmigung und Brandschutz prüfen
Versicherer fordert Schutzmaßnahmen	Fehlende oder veränderte Anlagen können den Versicherungsschutz berühren	Bedingungen schriftlich mit dem Versicherer klären
Dachbegrünung wird angelegt	Leitungen und Prüfstellen können später verdeckt oder schwer zugänglich sein	Zugänglichkeit und Leitungsführung vorab festlegen
Gebäude liegt in dichter Nachbarbebauung	Nachbargebäude und unterschiedliche Dachhöhen beeinflussen die Schutzbereichsplanung	Umgebung bei der geometrischen Planung berücksichtigen

Warum ein Flachdach besondere Blitzschutzplanung benötigt

Ein Flachdach wirkt auf den ersten Blick einfach. In der Praxis befinden sich dort jedoch häufig zahlreiche technische, metallene und elektrische Einrichtungen:

• Photovoltaikmodule und Wechselrichtertechnik,
• Lüftungs- und Klimageräte,
• Wärmepumpen-Außeneinheiten,
• Antennen und Funkanlagen,
• Oberlichter und Lichtkuppeln,
• Rauch- und Wärmeabzugsanlagen,
• Dachausstiege,
• Attiken und Metallabdeckungen,
• Geländer und Absturzsicherungen,
• Wartungswege,
• Rohrleitungen und Kabeltrassen,
• Dachabläufe,
• Begrünungen und Bewässerungstechnik.

Jeder neue Dachaufbau kann die bislang berechneten Schutzbereiche verändern. Eine vorhandene Blitzschutzanlage darf deshalb nicht einfach unverändert zwischen neuen PV-Modulen, Lüftungsgeräten oder Kabelwegen liegen bleiben.

Flachdächer besitzen keine automatische Schutzwirkung

Die geringe Dachneigung schützt nicht vor einem Blitzeinschlag. Entscheidend sind vielmehr die räumliche Geometrie des gesamten Gebäudes und die Lage exponierter Dachaufbauten.

Besonders gefährdet sind Bauteile, die über die Dachfläche hinausragen. Dazu können Fangstangen gehören, aber ebenso ungeschützte Antennen, Lüftungshauben, Metallrohre oder PV-Konstruktionen.

Die Dachabdichtung gehört zur Planung

Ein Blitzschutzsystem darf die Funktionsfähigkeit des Flachdachs nicht beeinträchtigen. Bei der Planung sind deshalb unter anderem zu berücksichtigen:

• Material und Aufbau der Dachabdichtung,
• zulässige Flächen- und Punktlasten,
• Druckverteilung unter Leitungshaltern,
• thermische Bewegungen,
• Wasserablauf und mögliche Wasseransammlungen,
• Wind- und Schneelasten,
• Verträglichkeit der eingesetzten Materialien,
• Wartungs- und Laufwege,
• erforderliche Abstände zu Dachkanten und Aufbauten.

Ungeplante Bohrungen durch die Dachabdichtung sind zu vermeiden. Sind Befestigungen oder Durchdringungen notwendig, müssen sie mit dem Dachdecker, dem Abdichtungshersteller und gegebenenfalls dem Tragwerksplaner abgestimmt werden.

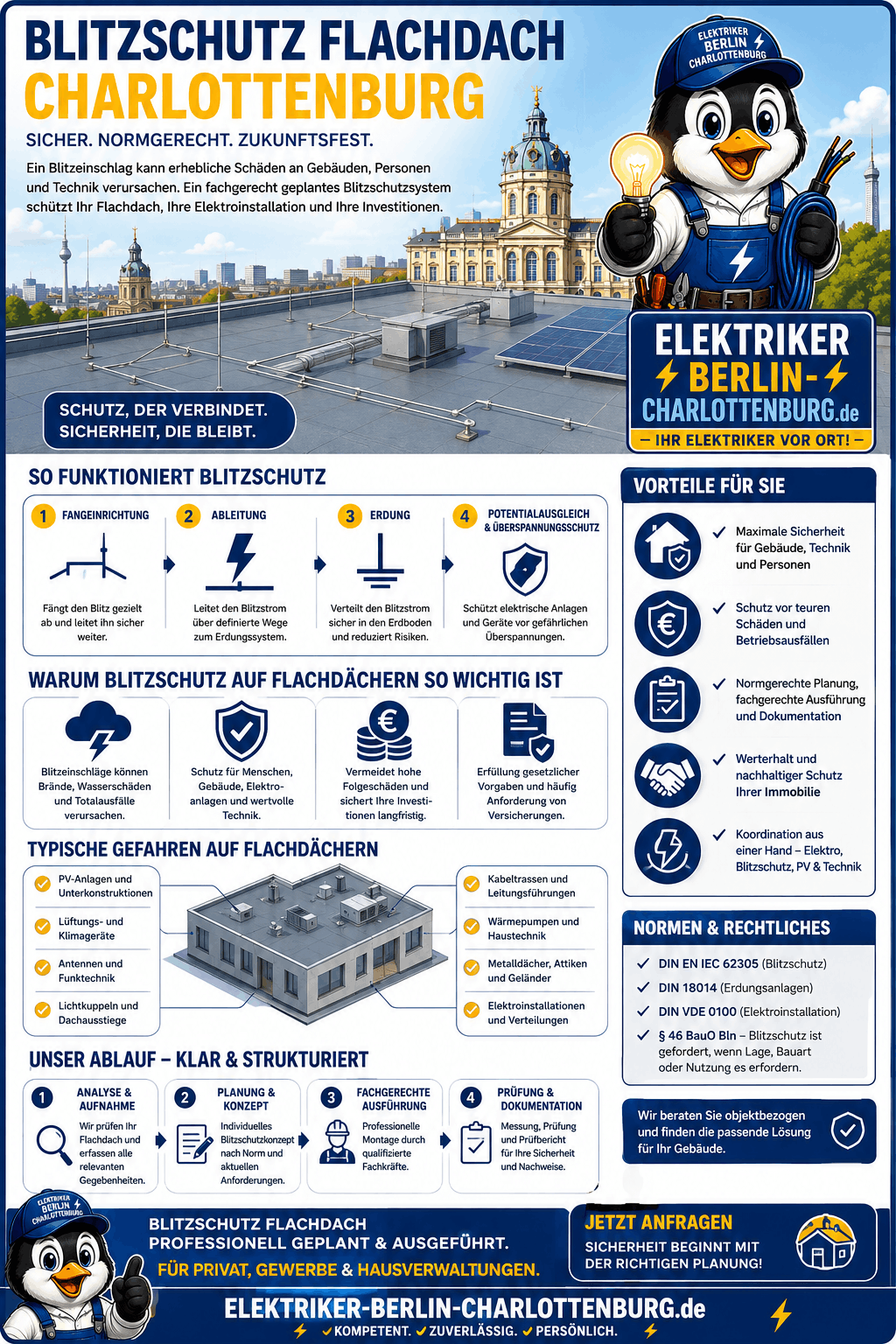

Ein vollständiger Blitzschutz ist mehr als ein Blitzableiter

Der umgangssprachliche Begriff „Blitzableiter“ beschreibt nur einen Teil des Systems. Ein vollständiges Schutzkonzept besteht aus äußerem und innerem Blitzschutz.

Äußerer Blitzschutz

Der äußere Blitzschutz soll einen direkten Blitzeinschlag kontrolliert auffangen und den Blitzstrom sicher in die Erde leiten. Dazu gehören:

Fangeinrichtung

Fangleitungen, Fangstangen und gegebenenfalls natürliche Bestandteile legen die vorgesehenen Einschlagstellen fest. Sie werden so angeordnet, dass schutzbedürftige Dachflächen und Dachaufbauten innerhalb der berechneten Schutzbereiche liegen.

Ableitungseinrichtung

Ableitungen verbinden die Fangeinrichtung mit der Erdungsanlage. Zahl, Anordnung, Leitungswege und Verbindungen richten sich nach dem Schutzkonzept und der Gebäudekonstruktion.

Erdungsanlage

Die Erdungsanlage verteilt den Blitzstrom in den Erdboden. Bei Bestandsgebäuden ist häufig nicht zuverlässig dokumentiert, welche Erder vorhanden sind, in welchem Zustand sie sich befinden und wie sie angeschlossen wurden.

Eine sichtbare Ableitung an der Fassade ist deshalb kein Nachweis für eine funktionierende Erdungsanlage.

Innerer Blitzschutz

Der innere Blitzschutz begrenzt gefährliche Spannungsunterschiede, Überschläge und Schäden an elektrischen oder elektronischen Anlagen. Dazu zählen insbesondere:

• Blitzschutz-Potentialausgleich,
• berechnete Trennungsabstände,
• koordinierte Überspannungsschutzgeräte,
• geeignete Leitungsführung,
• Einbeziehung von Energie-, Daten- und Kommunikationsleitungen,
• gegebenenfalls Schirmungsmaßnahmen,
• Abstimmung mit der elektrischen Hauptverteilung und Unterverteilungen.

Bei Mehrfamilienhäusern muss der Schutz häufig bis zur Einspeisung, Hauptverteilung und zu den weiteren Verteilungen betrachtet werden. Weiterführende Informationen bietet die Seite Zähleranlage im Mehrfamilienhaus.

Wichtig: Äußerer Blitzschutz und Überspannungsschutz erfüllen unterschiedliche Aufgaben. Ein Überspannungsableiter im Zählerschrank ersetzt keine Fangeinrichtung und keine sichere Ableitung eines direkten Blitzstroms.

Typische Dachaufbauten und ihre Blitzschutzfragen

Dachaufbau	Typische Gefährdung oder Planungsfrage	Möglicher Planungsansatz	Zu beachten
Photovoltaikanlage	Module und Unterkonstruktion können aus der Dachfläche herausragen	Möglichst innerhalb eines getrennten Schutzbereichs anordnen	Trennungsabstand, Potentialausgleich sowie DC-, AC- und Datenleitungen
Lüftungs- oder Klimagerät	Metallgehäuse, Versorgung und Steuerleitungen	Schutz durch Fangstangen oder geplante Einbindung	Keine zufällige Verbindung mit blitzstromführenden Teilen
Antenne oder Funkanlage	Stark exponierte Position	Eigener Schutzbereich und abgestimmte Leitungsführung	Koaxial-, Daten- und Versorgungsleitungen schützen
Lichtkuppel oder Oberlicht	Direkte Einschlaggefährdung und empfindliche Konstruktion	Schutzbereich über Fangleitung oder Fangstange	Öffnungs- und Wartungsfunktion erhalten
RWA-Anlage	Sicherheitsrelevante elektrische und mechanische Funktionen	Objektbezogene Schutz- und Überspannungsplanung	Funktion darf durch Blitzschutzbauteile nicht behindert werden
Metallattika	Kann als natürlicher Bestandteil geeignet sein	Material, Dicke, elektrische Durchgängigkeit und Anschlüsse nachweisen	Metall allein ist kein Eignungsnachweis
Absturzsicherung	Leitfähige Konstruktion in Dachnähe	Trennungsabstand oder geplante Einbindung prüfen	Berührbarkeit und Nutzung berücksichtigen
Gründach	Leitungen und Prüfstellen können überwachsen werden	Zugängliche, dauerhaft auffindbare Führung	Vegetation, Feuchtigkeit und Wartung einplanen
Dachablauf oder Metallrohr	Leitfähiger Weg in das Gebäude möglich	Abstand und Potentialausgleich prüfen	Verlauf innerhalb des Gebäudes erfassen
Kabeltrasse	Einkopplung und Blitzteilströme möglich	Abstand, Schirmung, Potentialausgleich und SPD koordinieren	Energie- und Datenleitungen gemeinsam betrachten

Die Tabelle beschreibt typische Planungsansätze, keine ausführungsreifen Lösungen. Die konkrete Maßnahme muss anhand des Gebäudes berechnet und dokumentiert werden.

Welche Normen sind für den Flachdach-Blitzschutz relevant?

Die wichtigste technische Grundlage ist die Normenreihe DIN EN IEC 62305 beziehungsweise VDE 0185-305. Sie besteht aus vier aufeinander abgestimmten Teilen.

Regelwerk	Themenbereich	Bedeutung für das Flachdach
DIN EN IEC 62305-1	Allgemeine Grundsätze	Grundbegriffe, Gefährdungen und Schutzprinzipien
DIN EN IEC 62305-2	Risiko-Management	Abschätzung des Risikos und Auswahl geeigneter Schutzmaßnahmen
DIN EN IEC 62305-3	Schutz baulicher Anlagen und Personen	Fangeinrichtung, Ableitungen, Erdung, Trennungsabstand und physischer Schutz
DIN EN IEC 62305-4	Elektrische und elektronische Systeme	Schutz gegen elektromagnetische Blitzwirkungen und koordinierte Schutzmaßnahmen
DIN 18014:2023-06	Erdungsanlagen für Gebäude	Planung, Ausführung und Dokumentation der Erdungsanlage
DIN-VDE-0100-Reihe	Niederspannungsanlagen	Unter anderem Auswahl und Einbau von Überspannungsschutzmaßnahmen
§ 46 BauO Bln	Berliner Bauordnungsrecht	Grundsätzliche Verpflichtung bei entsprechender Lage, Bauart, Nutzung oder möglichen schweren Folgen
Beiblätter zur DIN EN IEC 62305	Anwendungshilfen und Beispiele	Unter anderem ergänzende Hinweise zu Prüfung, Metalldächern und Photovoltaik

Technische Normen sind von gesetzlichen Vorschriften zu unterscheiden. Welche Normausgabe für ein konkretes Projekt maßgeblich ist, kann zusätzlich von Vertrag, Planungszeitpunkt, Genehmigung und vereinbarten technischen Anforderungen abhängen.

Da die Hauptnormen 2025 und 2026 überarbeitet wurden, sollte die verwendete Ausgabe in Planung, Angebot und Prüfbericht ausdrücklich angegeben werden. Parameter aus unterschiedlichen Normausgaben dürfen nicht unkontrolliert miteinander vermischt werden.

Wie werden die Schutzbereiche auf dem Flachdach bestimmt?

Die Position von Fangstangen oder Fangleitungen wird nicht nach Augenmaß festgelegt. Für die Planung stehen insbesondere drei anerkannte Verfahren zur Verfügung.

Maschenverfahren

Das Maschenverfahren eignet sich vor allem für ebene Flächen. Auf dem Flachdach werden Fangleitungen in einer geplanten Struktur angeordnet.

Eine umlaufende Leitung an der Dachkante allein schützt jedoch nicht automatisch alle Dachaufbauten innerhalb der Dachfläche.

Schutzwinkelverfahren

Das Schutzwinkelverfahren kann bei einfach aufgebauten Gebäuden und einzelnen Fangstangen eingesetzt werden. Der zulässige Schutzbereich hängt unter anderem von der Höhe der Fangeinrichtung und der zugrunde gelegten Blitzschutzklasse ab.

Ein pauschaler Schutzwinkel ist deshalb nicht seriös.

Blitzkugelverfahren

Das Blitzkugelverfahren ist universell einsetzbar und besonders für komplexe Dachlandschaften geeignet. Es zeigt, welche Flächen und Aufbauten von einem möglichen Blitzeinschlag erreicht werden können.

Bei dichter Nachbarbebauung müssen je nach Situation auch angrenzende Gebäude und unterschiedliche Dachhöhen berücksichtigt werden. Ein isoliert betrachtetes Dachmodell kann sonst zu falschen Ergebnissen führen.

Die Verfahren können kombiniert werden

In der Praxis werden die Verfahren häufig miteinander kombiniert. Eine ebene Dachfläche kann beispielsweise über ein Maschensystem geschützt werden, während herausragende Technik zusätzliche Fangstangen und eine Kontrolle mit dem Blitzkugelverfahren erfordert.

Was ist der Trennungsabstand?

Der Trennungsabstand ist der berechnete Mindestabstand zwischen blitzstromführenden Teilen des äußeren Blitzschutzsystems und anderen leitfähigen Installationen.

Er soll verhindern, dass der Blitzstrom durch einen gefährlichen Überschlag auf folgende Einrichtungen übergeht:

• elektrische Leitungen,
• PV-Unterkonstruktionen,
• Lüftungs- oder Klimageräte,
• Rohrleitungen,
• Metallgeländer,
• Kabeltrassen,
• Antennenleitungen,
• andere leitfähige Gebäudeteile.

Der erforderliche Abstand ist keine feste Universalgröße. Er hängt unter anderem vom Verlauf und der Aufteilung des Blitzstroms, der Leitungslänge, der Blitzschutzklasse, dem Material zwischen den Teilen und der Zahl der Ableitwege ab.

Der Trennungsabstand muss berechnet und darf nicht geschätzt werden.

Kann der erforderliche Abstand räumlich nicht eingehalten werden, ist ein alternatives Schutzkonzept notwendig. Dazu kann eine gezielte blitzstromtragfähige Verbindung mit angepasstem Potentialausgleich und koordiniertem Überspannungsschutz gehören. Eine zufällige oder ungeplante Berührung ist keine fachgerechte Lösung.

Schritt für Schritt zum Blitzschutz auf einem Flachdach

Schritt 1: Gebäude, Nutzung und Schutzziel erfassen

Zunächst wird geklärt:

• Handelt es sich um ein Wohn-, Gewerbe- oder Sondergebäude?
• Wie viele Personen halten sich dort auf?
• Welche Folgen hätte ein Brand oder Betriebsausfall?
• Gibt es sicherheitsrelevante oder besonders empfindliche Technik?
• Bestehen behördliche, vertragliche oder versicherungsseitige Anforderungen?
• Soll eine bestehende Anlage erhalten, erweitert oder vollständig erneuert werden?

Ohne definiertes Schutzziel lässt sich keine belastbare Planung erstellen.

Schritt 2: Vorhandene Unterlagen zusammentragen

Hilfreich sind:

• Dachaufsicht und Gebäudegrundriss,
• Schnittzeichnungen und Gebäudehöhe,
• frühere Blitzschutzpläne,
• Prüf- und Messprotokolle,
• Dokumentation der Erdungsanlage,
• Brandschutzkonzept,
• Baugenehmigung und Auflagen,
• elektrische Übersichtsschaltpläne,
• Pläne einer vorgesehenen PV- oder Lüftungsanlage,
• Angaben zur Dachabdichtung und Tragfähigkeit.

Fehlende Unterlagen schließen eine Prüfung nicht aus. Sie erhöhen jedoch den Aufwand für Bestandsaufnahme und Nachmessung.

Schritt 3: Flachdach und Bestandsanlage vor Ort aufnehmen

Auf dem Dach werden unter anderem erfasst:

• Dachabmessungen und Höhen,
• Dachkanten und Attiken,
• sämtliche Aufbauten,
• vorhandene Fang- und Ableitungen,
• Leitungshalter und Befestigungen,
• Korrosion und mechanische Beschädigungen,
• zugängliche Prüfstellen,
• Leitungsabstände,
• Dachabdichtung und Schutzlagen,
• geplante spätere Installationen,
• Zugangs- und Wartungswege.

Eine reine Beurteilung anhand weniger Fotos reicht bei komplexen Dächern normalerweise nicht für eine ausführungsreife Planung.

Schritt 4: Pflicht, Risiko und Planungsgrundlage klären

Nun wird geprüft, ob sich die Notwendigkeit aus Bauordnung, Auflagen, Brandschutz, Nutzung, Versicherungsanforderungen oder einer Risikoanalyse ergibt.

Ist Blitzschutz gefordert, muss außerdem die erforderliche Schutzklasse beziehungsweise das notwendige Schutzniveau bestimmt werden.

Schritt 5: Einschlaggefährdete Bereiche ermitteln

Mit Maschen-, Schutzwinkel- oder Blitzkugelverfahren werden mögliche Einschlagstellen und die erforderlichen Schutzbereiche ermittelt.

Dabei sind auch spätere Dachaufbauten zu berücksichtigen. Eine Planung, die nur den aktuellen Leerzustand des Dachs abbildet, kann bereits mit der nächsten technischen Installation unbrauchbar werden.

Schritt 6: Fangeinrichtung planen

Fangleitungen und Fangstangen werden so angeordnet, dass gefährdete Dachbereiche und Aufbauten geschützt werden.

Dabei werden geprüft:

• Schutzbereich,
• Trennungsabstand,
• mögliche natürliche Bestandteile,
• Wind- und Standsicherheit,
• Materialverträglichkeit,
• Druckverteilung auf der Dachabdichtung,
• Wartungszugänglichkeit,
• mögliche Behinderung von Türen, Klappen oder RWA-Anlagen.

Schritt 7: Ableitungen und Erdungsanlage bewerten

Die Blitzströme benötigen nachvollziehbare, durchgängige Ableitwege zur Erdungsanlage. Vorhandene Komponenten dürfen nur weitergenutzt werden, wenn Zustand, Dimensionierung, Verbindungen und Funktionsfähigkeit nachgewiesen sind.

Bei unbekannter oder mangelhafter Erdungsanlage kann eine Ergänzung oder Erneuerung erforderlich werden. Welche Erderart möglich ist, hängt unter anderem von Fundament, Grundstück, Leitungsbestand und baulicher Zugänglichkeit ab.

Schritt 8: Inneren Blitzschutz abstimmen

Jetzt werden Blitzschutz-Potentialausgleich, elektrische Verteilungen, Energieversorgung, Datenleitungen und Überspannungsschutz gemeinsam betrachtet.

Eine anstehende Elektrosanierung in Charlottenburg ist ein sinnvoller Zeitpunkt, den inneren Blitz- und Überspannungsschutz mitzuprüfen.

Schritt 9: Dachdecker, Elektriker, PV-Fachbetrieb und Blitzschutz-Fachkraft koordinieren

Bei Flachdächern greifen mehrere Gewerke ineinander. Notwendig ist eine klare Abstimmung darüber,

• wer Schutzlagen unter den Haltern ausführt,
• welche Befestigungssysteme zugelassen sind,
• wo Kabel und Leitungen geführt werden,
• wie Dachaufbauten geschützt werden,
• wann verdeckte Verbindungen kontrolliert werden,
• wer die abschließende Gesamtprüfung übernimmt.

Unkoordinierte Einzelarbeiten verursachen besonders häufig Schutzlücken.

Schritt 10: Fachgerecht montieren

Die Ausführung erfolgt entsprechend der freigegebenen Planung. Änderungen auf der Baustelle müssen geprüft und in den Bestandsplan übernommen werden.

Das gilt insbesondere, wenn Fangstangen versetzt, Leitungswege geändert oder neue metallene Komponenten ergänzt werden.

Schritt 11: Prüfen und dokumentieren

Zur abschließenden Prüfung gehören je nach Anlage:

• Prüfung der Planungs- und Ausführungsunterlagen,
• Sichtprüfung,
• Messungen,
• Kontrolle von Verbindungen und Prüfstellen,
• Abgleich mit dem Schutzkonzept,
• Dokumentation von Abweichungen,
• Prüfbericht,
• Fotodokumentation,
• Festlegung weiterer Prüf- und Wartungsmaßnahmen.

Erst eine nachvollziehbare Dokumentation ermöglicht es, spätere Dachänderungen fachgerecht zu bewerten.

Blitzschutz bei Photovoltaik auf dem Flachdach

Eine Photovoltaikanlage erhöht grundsätzlich nicht automatisch die Wahrscheinlichkeit eines Blitzeinschlags. Auf einem Flachdach können Module und Unterkonstruktionen jedoch exponierte Bauteile bilden, wenn sie aus der Dachfläche herausragen.

Deshalb sollte die PV-Anlage nicht erst nach der Blitzschutzplanung „dazugestellt“ werden.

Bei einer vorhandenen Blitzschutzanlage

Eine neue PV-Anlage darf die Schutzwirkung des bestehenden Systems nicht verschlechtern. Geprüft werden müssen insbesondere:

• Lage der Module innerhalb der Schutzbereiche,
• Abstand zu Fangleitungen und Fangstangen,
• Abstand der Unterkonstruktion zu blitzstromführenden Teilen,
• Führung der DC-Leitungen,
• Position des Wechselrichters,
• AC-seitiger Überspannungsschutz,
• Schutz von Daten- und Kommunikationsleitungen,
• Potentialausgleich der metallenen Unterkonstruktion,
• Einbindung eines Batteriespeichers.

Getrenntes Blitzschutzsystem

Ist genügend Platz vorhanden, kann ein getrenntes beziehungsweise isoliertes Schutzsystem technisch vorteilhaft sein. Dabei liegen Module, Gestell und Leitungen innerhalb des Schutzbereichs, ohne dass Blitzströme direkt durch die PV-Konstruktion geführt werden.

Voraussetzung ist, dass der berechnete Trennungsabstand tatsächlich eingehalten wird.

Wenn der Trennungsabstand nicht eingehalten werden kann

Dann ist eine gezielte Einbindung in das Blitzschutzsystem mit angepasstem Potentialausgleich und Überspannungsschutz erforderlich. Die direkte Verbindung darf nicht zufällig durch eine Berührung, eine Kabelpritsche oder eine ungeplante Metallkonstruktion entstehen.

PV und Blitzschutz sollten deshalb gemeinsam geplant werden. Fachliche Informationen zur elektrotechnischen Seite bietet die Seite Photovoltaik-Elektriker in Charlottenburg.

Blitzschutz bei Lüftung, Klima und Wärmepumpe auf dem Dach

Dachzentralen, Klimageräte und Wärmepumpen besitzen häufig:

• großflächige Metallgehäuse,
• Stromversorgungen,
• Steuer- und Datenleitungen,
• Rohrleitungen,
• Kondensatleitungen,
• Verbindungen zur Gebäudetechnik.

Eine Fangstange neben dem Gerät allein ist noch kein vollständiges Schutzkonzept. Zu prüfen sind:

1. Liegt das gesamte Gerät im berechneten Schutzbereich?
2. Kann der Trennungsabstand eingehalten werden?
3. Wie werden Energie- und Steuerleitungen in das Gebäude geführt?
4. Ist ein Funktions- oder Blitzschutz-Potentialausgleich erforderlich?
5. Welche Überspannungsschutzgeräte sind für die konkrete Konfiguration notwendig?
6. Bleibt das Gerät für Wartung und Austausch zugänglich?

Bei späteren Änderungen an der Dachtechnik muss der Blitzschutz erneut überprüft werden.

Besonderheiten bei Altbauten in Charlottenburg

Bei älteren Mehrfamilienhäusern besteht häufig nicht das Problem, dass überhaupt keine metallenen Leitungen am Gebäude vorhanden sind. Die eigentliche Frage lautet vielmehr, ob daraus ein durchgängiges, dokumentiertes und funktionsfähiges Blitzschutzsystem entsteht.

Typische Prüfaufgaben sind:

• unvollständige oder fehlende Bestandspläne,
• unbekanntes Alter der Anlage,
• korrodierte Verbindungen,
• entfernte oder überbaute Leitungen,
• Dachgeschossausbau nach der ursprünglichen Errichtung,
• später montierte Antennen oder Lüftungsanlagen,
• nicht dokumentierte Erdungsanlage,
• modernisierte Elektroverteilung ohne abgestimmtes Gesamtkonzept,
• unterschiedliche Gebäude- und Dachhöhen in dichter Bebauung.

Eine vorhandene Anlage sollte weder pauschal verworfen noch ungeprüft weitergenutzt werden. Zuerst ist zu klären, welche Teile nachweislich geeignet sind.

Bei einer umfassenderen Sanierung empfiehlt sich die Abstimmung mit der Altbau-Elektroinstallation in Charlottenburg.

Denkmalgeschützte oder gestalterisch sensible Gebäude

Bei denkmalgeschützten Gebäuden oder sichtbaren historischen Fassaden kann eine zusätzliche Abstimmung erforderlich sein. Mögliche Themen sind:

• unauffällige Leitungsführung,
• Position sichtbarer Ableitungen,
• Nutzung geeigneter natürlicher Gebäudebestandteile,
• Fassadenbefestigungen,
• Dachrandgestaltung,
• Erhalt historischer Bauteile.

Gestalterische Anforderungen dürfen nicht dazu führen, dass notwendige Schutzwege unterbrochen oder technisch ungeeignete Bauteile verwendet werden.

Metallattika und Metalldach: Reicht das als Blitzschutz?

Eine metallene Attika, Dachrandabdeckung oder Dachfläche kann unter bestimmten Voraussetzungen als natürlicher Bestandteil der Fangeinrichtung genutzt werden.

Dafür müssen unter anderem nachgewiesen werden:

• geeigneter Werkstoff,
• ausreichende Materialdicke beziehungsweise Querschnitt,
• dauerhafte elektrische Durchgängigkeit,
• geeignete Verbindungen zwischen den einzelnen Elementen,
• blitzstromtragfähige Anschlüsse,
• nachvollziehbare Verbindung zu den Ableitungen,
• Eignung der gesamten Konstruktion für die vorgesehene Funktion.

Eine dünne Metallabdeckung mit gesteckten oder lose überlappenden Elementen ist nicht automatisch eine normgerechte Fangeinrichtung.

Die Aussage „Das Dach ist aus Metall, deshalb brauchen wir keinen weiteren Blitzschutz“ ist ohne technischen Nachweis nicht belastbar.

Prüfung und Wartung einer Blitzschutzanlage

Eine Blitzschutzanlage muss dauerhaft wirksam bleiben. Sie ist nicht mit der einmaligen Montage abgeschlossen.

Eine fachgerechte Prüfung umfasst grundsätzlich:

• Kontrolle der vorhandenen Dokumentation,
• Sichtprüfung der zugänglichen Komponenten,
• erforderliche Messungen,
• Bewertung festgestellter Abweichungen,
• Protokollierung in einem Prüfbericht.

Wann ist eine zusätzliche Prüfung sinnvoll?

Unabhängig von turnusmäßigen Prüfungen sollte der Zustand insbesondere kontrolliert werden:

• nach einer Flachdachsanierung,
• nach Installation oder Umbau einer PV-Anlage,
• nach Aufbau neuer Lüftungs-, Klima- oder Funktechnik,
• nach Fassadenarbeiten,
• nach Änderungen an Ableitungen oder Erdungsanschlüssen,
• nach mechanischen Beschädigungen,
• nach einem vermuteten oder bekannten Blitzeinschlag,
• wenn Leitungen korrodiert, locker oder unterbrochen erscheinen,
• wenn keine belastbare Dokumentation vorhanden ist.

Die konkreten Prüfintervalle hängen unter anderem von Schutzklasse, Gebäudenutzung, Anlagenzustand sowie behördlichen, vertraglichen und versicherungsseitigen Anforderungen ab. Eine pauschale Frist für jedes Gebäude wäre daher irreführend.

Welche Unterlagen sollte der Eigentümer erhalten?

Zu einer nachvollziehbaren Dokumentation gehören je nach Anlage:

• Bestands- oder Ausführungsplan,
• zugrunde gelegtes Regelwerk und Normausgabe,
• Schutzklasse beziehungsweise Planungsgrundlage,
• Darstellung der Schutzbereiche,
• Anordnung der Fangeinrichtungen,
• Verlauf der Ableitungen,
• Lage der Prüfstellen,
• Beschreibung der Erdungsanlage,
• Berechnung oder Nachweis des Trennungsabstands,
• Material- und Komponentenangaben,
• Messprotokolle,
• Fotodokumentation,
• Überspannungsschutzkonzept,
• Mängel- und Maßnahmenübersicht,
• Hinweis auf künftige Prüfungen.

Für Hausverwaltungen empfiehlt sich eine zentrale Ablage, damit die Unterlagen bei Dacharbeiten sofort verfügbar sind. Passende Leistungen finden sich unter Elektriker für Hausverwaltungen in Charlottenburg.

Was kostet Blitzschutz auf einem Flachdach in Charlottenburg?

Ein seriöser Preis lässt sich nicht allein aus der Dachfläche ableiten. Ein pauschaler Quadratmeterpreis würde wesentliche technische und bauliche Unterschiede ignorieren.

Wesentliche Kostenfaktoren

Kostenfaktor	Mögliche Auswirkung
Gebäudehöhe und Umfang	Beeinflusst Zugänglichkeit, Ableitungswege und Montageaufwand
Dachgeometrie	Versprünge und unterschiedliche Höhen erhöhen den Planungsaufwand
Blitzschutzklasse	Beeinflusst die Auslegung des Systems
Zahl der Dachaufbauten	Zusätzliche Fangstangen, Schutzbereiche und Abstandsberechnungen
Photovoltaik	Zusätzliche Abstimmung von Schutzbereich, Leitungswegen und Überspannungsschutz
Bestehende Anlage	Prüfung, Messung und mögliche Weiterverwendung oder Ergänzung
Zustand der Erdung	Nachrüstung kann Erd- und Bauarbeiten erforderlich machen
Dachabdichtung	Geeignete Halter, Schutzlagen und Lastverteilung notwendig
Gerüst, Hubtechnik und Zugang	Abhängig von Gebäude und Hofsituation
Windlast und Standsicherheit	Relevant für freistehende Fangstangen und Tragsysteme
Elektrische Verteilungen	Umfang des inneren Blitz- und Überspannungsschutzes
Dokumentation	Planung, Berechnungen, Messungen und Prüfbericht

Was wird für eine erste Einschätzung benötigt?

Für den ersten Überblick genügen meist:

• einige Gesamtfotos des Flachdachs,
• Fotos sämtlicher Dachaufbauten,
• ungefähre Dachabmessungen,
• Gebäudehöhe beziehungsweise Zahl der Geschosse,
• vorhandene Blitzschutz- und Prüfunterlagen,
• Angaben zur Dachabdichtung,
• Informationen über geplante PV-, Klima- oder Lüftungsanlagen,
• Hinweise auf eine bevorstehende Dachsanierung.

Fehlende Unterlagen können später geklärt werden. Für ein belastbares Angebot ist bei größeren oder unklaren Bestandsanlagen in der Regel eine Vor-Ort-Aufnahme erforderlich.

Praxisbeispiel: Blitzschutz bei einem Mehrfamilienhaus mit geplanter PV-Anlage

Hinweis: Das folgende Beispiel ist bewusst schematisch und keine Darstellung eines konkreten Kundenauftrags.

Ausgangssituation

Angenommen wird ein fünfgeschossiges Mehrfamilienhaus in Charlottenburg mit Bitumen-Flachdach. Vorhanden sind:

• eine umlaufende Fangleitung,
• mehrere ältere Ableitungen,
• zwei Lüftungsaufbauten,
• drei Lichtkuppeln,
• eine nicht dokumentierte Erdungsanlage,
• keine aktuelle Blitzschutzprüfung.

Zusätzlich soll eine Photovoltaikanlage installiert werden.

Ungeeigneter Ansatz

Die PV-Module werden anhand der verfügbaren Dachfläche geplant. Erst kurz vor der Montage fällt auf, dass Module und Unterkonstruktion unmittelbar an bestehenden Blitzschutzleitungen stehen.

Eine bloße Verschiebung einzelner Fangstangen wäre keine belastbare Lösung, weil weiterhin ungeklärt blieben:

• Schutzbereiche,
• Trennungsabstand,
• Zustand der Ableitungen,
• Erdungsanlage,
• Blitzschutz-Potentialausgleich,
• DC- und AC-Leitungsführung,
• Überspannungsschutz,
• Druckbelastung der Dachabdichtung.

Fachgerechter Ablauf

1. Die Bestandsanlage wird aufgenommen und geprüft.
2. Der tatsächliche Verlauf der Ableitungen und Erdanschlüsse wird festgestellt.
3. Das Dach wird mit allen vorhandenen und geplanten Aufbauten dargestellt.
4. Die Schutzbereiche werden neu ermittelt.
5. Die PV-Flächen werden möglichst innerhalb eines getrennten Schutzbereichs angeordnet.
6. Der Trennungsabstand wird berechnet.
7. Für nicht trennbar anzuordnende Teile wird ein bewusstes Einbindungs- und Überspannungsschutzkonzept erstellt.
8. Dachhalter und Fangstangen werden mit dem Dachaufbau und der Standsicherheit abgestimmt.
9. Die Elektroverteilung sowie DC-, AC- und Datenleitungen werden einbezogen.
10. Nach der Blitzschutz Montage erfolgen Prüfung, Messung und Bestandsdokumentation.

Ergebnis des Beispiels

Erst nach der Bestandsprüfung lässt sich entscheiden, ob Teile der vorhandenen Anlage weiterverwendet werden können.

Weder der pauschale Komplettaustausch noch die ungeprüfte Weiterverwendung ist automatisch die wirtschaftlich und technisch richtige Lösung. Entscheidend ist ein dokumentierter Soll-Ist-Vergleich.

Experteneinschätzung

Die entscheidende Qualität eines Flachdach-Blitzschutzes lässt sich nicht an der Zahl sichtbarer Fangstangen erkennen.

Auf einem Flachdach ist Blitzschutz kein einzelnes Bauteil, sondern ein durchgängiges System aus Schutzbereichen, sicheren Abständen, Ableitwegen, Erdung, Potentialausgleich und Überspannungsschutz.

Eine typische Schwachstelle entsteht durch nachträgliche Änderungen. PV-Module, Klimageräte, Antennen, Geländer oder Kabeltrassen werden ergänzt, während die ursprüngliche Blitzschutzplanung unverändert bleibt.

Deshalb sollte jede wesentliche Änderung der Dachbelegung eine Blitzschutzprüfung auslösen. Das bedeutet nicht automatisch, dass die gesamte Anlage erneuert werden muss. Es bedeutet jedoch, dass ihre Schutzwirkung erneut nachgewiesen werden sollte.

Ein hochwertiger Auftrag endet außerdem nicht mit „Metall auf dem Dach“. Der Betreiber benötigt einen Plan, die Planungsgrundlage, Messwerte, Fotos, einen Prüfbericht und klare Hinweise für spätere Änderungen.

Häufige Fehler beim Blitzschutz auf Flachdächern

1. Fangstangen werden nach Augenmaß verteilt

Ohne Schutzbereichsberechnung ist nicht nachgewiesen, welche Dachflächen und Aufbauten tatsächlich geschützt sind.

2. Eine vorhandene Randleitung wird als vollständiger Schutz betrachtet

Aufbauten in der Dachmitte können außerhalb der geschützten Bereiche liegen.

3. Photovoltaik wird nachträglich zwischen Blitzschutzleitungen montiert

Dadurch können Trennungsabstände unterschritten und neue Überschlagswege geschaffen werden.

4. Der Trennungsabstand wird geschätzt

Der erforderliche Wert ist objektspezifisch zu berechnen.

5. Metallene Dachaufbauten werden ungeprüft als natürliche Bestandteile verwendet

Werkstoff, Dicke, Durchgängigkeit, Verbindungen und Anschlüsse müssen geeignet und nachgewiesen sein.

6. PV-Unterkonstruktionen werden vorsorglich mit dem Blitzschutz verbunden

Eine Verbindung ist keine allgemeingültige Sicherheitsmaßnahme. Sie kann Blitzteilströme in die PV-Anlage einleiten und muss Bestandteil eines berechneten Gesamtkonzepts sein.

7. Nur die Stromversorgung wird geschützt

Daten-, Antennen-, Steuer- und Kommunikationsleitungen können ebenfalls Überspannungen in das Gebäude führen.

8. Der Überspannungsschutz wird unabhängig vom äußeren Blitzschutz ausgewählt

Die Auswahl und Koordination der Schutzgeräte muss zum Blitzschutz- und Leitungskonzept passen.

9. Die Erdungsanlage wird aufgrund einer einzelnen Messung für geeignet erklärt

Zustand, Aufbau, Verbindungen und vorgesehene Funktion müssen insgesamt beurteilt werden.

10. Leitungshalter werden ohne Abstimmung auf die Dachabdichtung gestellt

Ungeeignete Materialien oder hohe Punktlasten können die Abdichtung beschädigen.

11. Hohe Fangstangen werden ohne Standsicherheitsnachweis montiert

Windlast und Befestigung müssen zum Standort, zur Höhe und zum verwendeten System passen.

12. Dachdecker, PV-Fachbetrieb und Blitzschutz-Fachkraft arbeiten getrennt

Fehlende Gewerkeabstimmung führt zu unnötigen Umbauten und technischen Konflikten.

13. Änderungen werden nicht in den Bestandsplan übernommen

Die Dokumentation verliert ihren Wert, sobald sie nicht mehr dem tatsächlichen Dach entspricht.

14. Eine Prüfung erfolgt erst nach einem sichtbaren Schaden

Unterbrechungen, Korrosion oder unzureichende Abstände können unbemerkt bleiben.

Kurz zusammengefasst

• Ein Flachdach ist nicht automatisch blitzschutzpflichtig, benötigt aber eine objektbezogene Prüfung.
• Eine vollständige Anlage besteht aus äußerem und innerem Blitzschutz.
• Fangstangen und Fangleitungen werden anhand berechneter Schutzbereiche angeordnet.
• Der Trennungsabstand muss berechnet werden.
• PV, Lüftung, Antennen und andere Dachaufbauten müssen in das Gesamtkonzept einbezogen werden.
• Eine vorhandene Anlage darf durch spätere Dachinstallationen nicht verschlechtert werden.
• Metallene Dachbauteile sind nur bei nachgewiesener Eignung natürliche Bestandteile des Blitzschutzsystems.
• Erdung, Potentialausgleich und Überspannungsschutz gehören zur Gesamtplanung.
• Nach Dacharbeiten oder technischen Änderungen ist eine erneute Prüfung erforderlich.
• Eine belastbare Dokumentation ist für Wartung, Versicherung und spätere Umbauten unverzichtbar.

FAQ zum Blitzschutz auf Flachdächern in Charlottenburg

Muss jedes Flachdach in Charlottenburg einen Blitzableiter haben?

Nein. Die Dachform allein löst keine pauschale Pflicht aus. Maßgeblich sind unter anderem Lage, Bauart, Nutzung, mögliche Schadensfolgen und zusätzliche behördliche oder vertragliche Anforderungen.

Ist äußerer Blitzschutz bei einem normalen Wohnhaus vorgeschrieben?

Nicht grundsätzlich bei jedem Wohnhaus. Die konkrete Pflicht muss für das jeweilige Gebäude geprüft werden. Ein freiwilliges Schutzkonzept kann dennoch technisch oder versicherungsseitig sinnvoll sein.

Reicht Überspannungsschutz im Sicherungskasten aus?

Nein. Überspannungsschutz kann elektrische und elektronische Anlagen gegen bestimmte Überspannungen schützen, fängt aber keinen direkten Blitzeinschlag auf dem Dach ab.

Zieht eine Photovoltaikanlage Blitze an?

Eine PV-Anlage erhöht grundsätzlich nicht automatisch die Einschlagwahrscheinlichkeit. Auf einem Flachdach können herausragende Module und Metallkonstruktionen jedoch mögliche Einschlagstellen bilden und müssen geschützt werden.

Kann eine PV-Anlage auf einem vorhandenen Blitzschutzdach nachgerüstet werden?

Ja, sofern die Anlage gemeinsam mit dem vorhandenen Blitzschutz neu bewertet wird. Schutzbereiche, Trennungsabstand, Leitungsführung, Potentialausgleich und Überspannungsschutz müssen abgestimmt werden.

Wie viele Fangstangen braucht ein Flachdach?

Dafür gibt es keine seriöse Pauschalzahl. Anzahl, Höhe und Position ergeben sich aus Schutzklasse, Dachgeometrie, Aufbauten und dem angewendeten Berechnungsverfahren.

Reicht eine Fangleitung entlang des Dachrands?

Nicht zwangsläufig. Dachaufbauten oder Flächen in der Dachmitte können weiterhin ungeschützt sein. Der tatsächliche Schutzbereich muss rechnerisch oder geometrisch nachgewiesen werden.

Was bedeutet getrennter Blitzschutz?

Bei einem getrennten Blitzschutzsystem werden schutzbedürftige Dachanlagen innerhalb eines Fangbereichs angeordnet, ohne dass Blitzströme direkt durch diese Anlagen fließen. Voraussetzung ist die Einhaltung des berechneten Trennungsabstands.

Kann eine Metallattika als Blitzschutz dienen?

Unter bestimmten Voraussetzungen ja. Material, Dicke, elektrische Durchgängigkeit, Verbindungen und Anschlüsse müssen jedoch nachweislich geeignet sein.

Darf eine Blitzschutzleitung direkt auf der Dachabdichtung liegen?

Sie wird üblicherweise auf geeigneten Leitungshaltern geführt. Halter, Schutzlagen und Lastverteilung müssen zur jeweiligen Dachabdichtung passen. Eine allgemeingültige Ausführung für alle Dachsysteme gibt es nicht.

Müssen für den Blitzschutz Löcher in das Flachdach gebohrt werden?

Nicht in jedem Fall. Viele Systeme können auf geeigneten, beschwerten Haltern montiert werden. Bei hohen Fangstangen oder besonderen Lasten kann jedoch eine geplante Befestigung erforderlich sein.

Was geschieht bei einer Dachsanierung mit der vorhandenen Anlage?

Der Blitzschutz sollte vor Beginn der Arbeiten aufgenommen und in die Sanierungsplanung einbezogen werden. Nach Abschluss müssen Verlauf, Verbindungen und Schutzwirkung kontrolliert und dokumentiert werden.

Wer darf eine Blitzschutzanlage prüfen?

Die Prüfung sollte durch eine Blitzschutz-Fachkraft erfolgen, die über die erforderlichen Kenntnisse in Planung, Errichtung, Prüfung und den einschlägigen Regelwerken verfügt.

Wie oft muss eine Blitzschutzanlage geprüft werden?

Die Intervalle hängen von Schutzklasse, Nutzung, Anlagenzustand sowie behördlichen, vertraglichen oder versicherungsseitigen Vorgaben ab. Zusätzlich ist eine Prüfung nach wesentlichen Änderungen oder Beschädigungen erforderlich.

Muss ein Gründach anders geplant werden?

Die grundlegenden Schutzprinzipien bleiben bestehen. Zusätzlich müssen Zugänglichkeit, Bewuchs, Feuchtigkeit, Leitungsführung und dauerhaft auffindbare Prüfstellen berücksichtigt werden.

Welche Unterlagen sollte eine Hausverwaltung aufbewahren?

Mindestens Bestandsplan, Berechnungsgrundlagen, Angaben zur Schutzklasse, Messprotokolle, Prüfberichte, Fotodokumentation, Mängelhinweise und Unterlagen zu späteren Änderungen.

Kann eine alte Blitzschutzanlage erweitert werden?

Das ist möglich, wenn Zustand, elektrische Durchgängigkeit, Material, Erdung und Kompatibilität mit dem neuen Konzept nachgewiesen werden. Eine sichtbare Bestandsanlage darf nicht ungeprüft erweitert werden.

Übernimmt die Versicherung jeden Blitzschaden?

Das hängt vom konkreten Versicherungsvertrag, den vereinbarten Obliegenheiten und dem Schadenereignis ab. Eigentümer und Betreiber sollten Anforderungen und Nachweise direkt mit dem Versicherer klären.

Blitzschutz Flachdach Charlottenburg als dokumentiertes Gesamtsystem planen

Blitzschutz Flachdach Charlottenburg sollte weder auf einzelne Fangstangen noch auf einen Überspannungsableiter im Zählerschrank reduziert werden. Wirksamer Schutz entsteht erst durch das Zusammenspiel von Fangeinrichtung, Ableitungen, Erdungsanlage, Potentialausgleich, Trennungsabstand und abgestimmtem Überspannungsschutz.

Besonders bei Photovoltaik, Lüftungstechnik, Dachsanierungen und älteren Bestandsanlagen lohnt sich eine frühzeitige gemeinsame Planung. Sie verhindert, dass neu montierte Technik bestehende Schutzbereiche beeinträchtigt oder später kostspielig umgebaut werden muss.

Eine fachgerechte Prüfung liefert eine nachvollziehbare Antwort auf drei entscheidende Fragen:

1. Ist für das Gebäude ein Blitzschutzsystem erforderlich?
2. Welche vorhandenen Komponenten können sicher weitergenutzt werden?
3. Welche Maßnahmen sind tatsächlich notwendig, um das vereinbarte Schutzziel zu erreichen?
