Erdung und Potentialausgleich Charlottenburg – Sicherheit, die man nicht dem Zufall überlassen sollte

Eine fehlende oder mangelhafte Erdung bleibt oft jahrelang unbemerkt – bis es zu gefährlichen Spannungen, Schäden an Geräten oder Problemen bei einer Modernisierung kommt. Wir prüfen Erdung und Potentialausgleich in Charlottenburg fachgerecht, erkennen Schwachstellen und zeigen Ihnen klar, was wirklich notwendig ist.

Ob Altbau, Mehrfamilienhaus, Gewerbeobjekt, neue PV-Anlage, Wallbox oder Zählerschrank: Sie erhalten eine verständliche Einschätzung statt technischer Rätsel. Bei unklaren Bestandsanlagen bieten wir eine Vor-Ort-Prüfung für 79 € an – damit Sie schnell wissen, ob alles sicher ist oder Handlungsbedarf besteht.

Erdung und Potentialausgleich Charlottenburg umfasst die fachgerechte Prüfung, Planung und Verbindung von Erdungsanlage, Haupterdungsschiene, Schutzleitern und relevanten leitfähigen Gebäudesystemen. Ziel ist es, gefährliche Spannungsunterschiede zu begrenzen und sicherzustellen, dass elektrische Schutzmaßnahmen im Fehlerfall zuverlässig funktionieren.

Eine vorhandene grün-gelbe Leitung, eine alte Klemme am Wasserrohr oder eine beschriftete „Potentialausgleichsschiene“ beweisen noch nicht, dass die Erdungsanlage vollständig, dauerhaft leitfähig und für die heutige Nutzung des Gebäudes geeignet ist. Gerade bei älteren Wohnhäusern, Mehrfamilienhäusern, Gewerbeeinheiten und modernisierten Bestandsgebäuden in Charlottenburg sollte die gesamte Schutzstruktur betrachtet werden.

Das gilt besonders, wenn ein Zählerschrank erneuert, eine Photovoltaikanlage montiert, eine Wallbox installiert, eine Wärmepumpe angeschlossen oder ein Blitz- und Überspannungsschutz ergänzt werden soll.

Erdung und Potentialausgleich Charlottenburg: Das Wichtigste für Eigentümer, WEG und Gewerbe

Eine Erdungsanlage und ein funktionierender Schutzpotentialausgleich gehören zur grundlegenden elektrischen Sicherheitsstruktur eines Gebäudes. Beide erfüllen unterschiedliche, aber eng miteinander verbundene Aufgaben:

• Die Erdungsanlage stellt eine definierte leitfähige Verbindung zum Erdreich her.
• Die Haupterdungsschiene, kurz HES, ist der zentrale Verbindungspunkt des Erdungs- und Schutzsystems.
• Der Schutzpotentialausgleich verbindet leitfähige Teile, die im Fehlerfall unterschiedliche gefährliche Spannungen annehmen könnten.
• Der Schutzleiter verbindet elektrische Betriebsmittel mit dem Schutzsystem.
• Ein zusätzlicher Funktionspotentialausgleich kann für Daten-, Kommunikations-, Mess- oder Gebäudetechnik erforderlich sein.
• Der Blitzschutzpotentialausgleich ist Bestandteil eines entsprechend geplanten Blitzschutzsystems.

Im allgemeinen Sprachgebrauch wird häufig noch vom „Hauptpotentialausgleich“ gesprochen. Der technisch präzisere aktuelle Begriff lautet Schutzpotentialausgleich über die Haupterdungsschiene.

Wichtig ist: Erdung, Schutzleiter, FI-Schalter, Überspannungsschutz und Blitzschutz ersetzen einander nicht. Sie müssen als aufeinander abgestimmtes Schutzkonzept geplant werden.

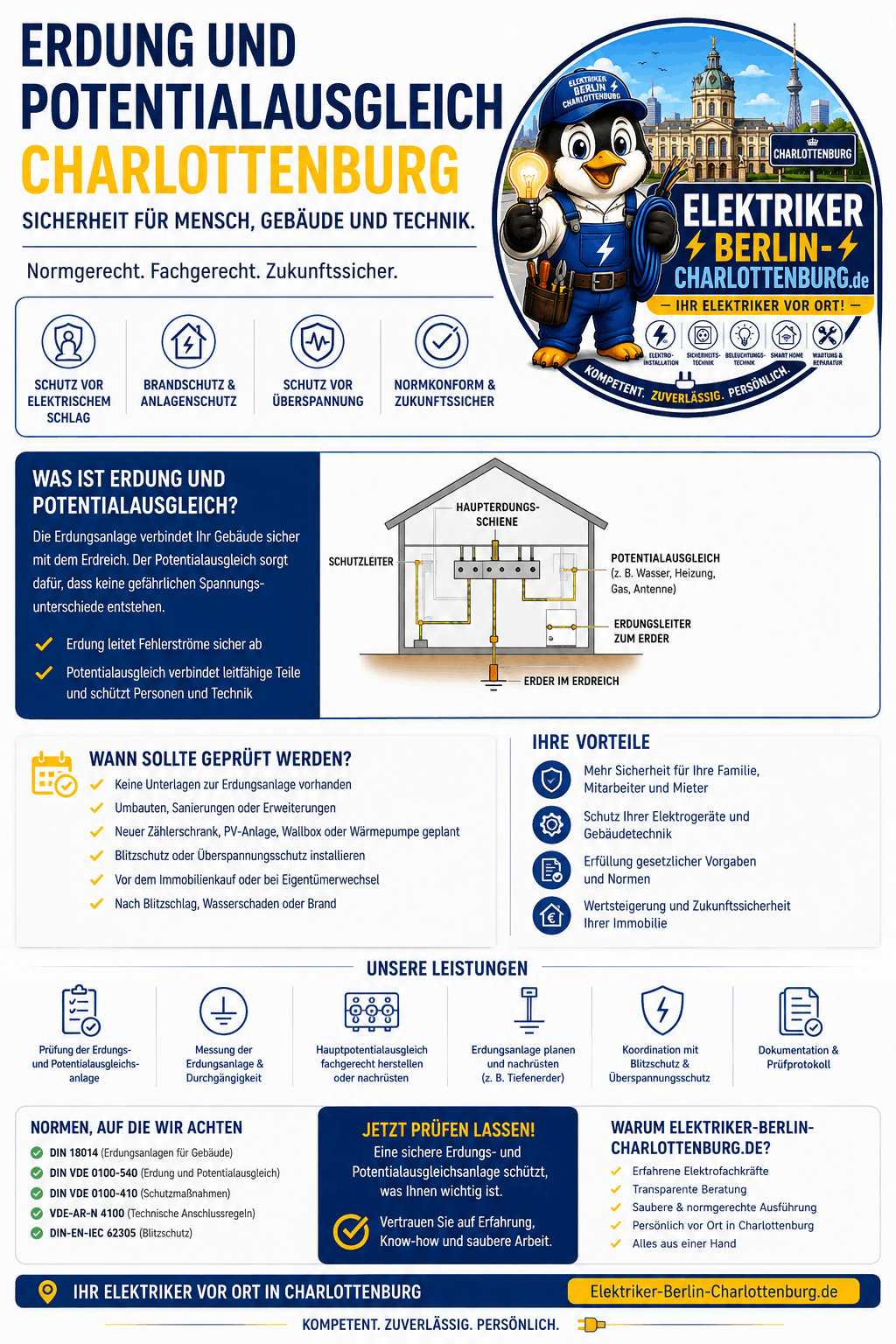

Erdung und Potentialausgleich Charlottenburg Infografik

Was ist eine Erdungsanlage?

Eine Erdungsanlage besteht aus einem oder mehreren elektrisch leitfähigen Bauteilen, die mit dem Erdreich in Verbindung stehen. Je nach Gebäude, Bauweise, Untergrund und Schutzkonzept kommen unterschiedliche Erderarten infrage.

Typische Ausführungen sind:

• Fundamenterder
• Ringerder
• Vertikalerder oder Tiefenerder
• Strahlenerder
• Kombinationen aus mehreren Erderarten

Die Erdungsanlage kann unter anderem folgende Aufgaben unterstützen:

• Schutz gegen elektrischen Schlag
• Ableitung bestimmter Fehlerströme
• Herstellung eines Bezugspotentials
• Blitzschutz und Blitzschutzpotentialausgleich
• Überspannungsschutz
• Antennen- und Kommunikationstechnik
• Photovoltaikanlagen und Batteriespeicher
• Ladeeinrichtungen für Elektrofahrzeuge
• Elektromagnetische Verträglichkeit technischer Anlagen

Welche dieser Funktionen tatsächlich erfüllt werden müssen, hängt vom jeweiligen Gebäude und Schutzkonzept ab.

Was ist ein Fundamenterder?

Ein Fundamenterder wird bei der Errichtung eines Gebäudes in beziehungsweise an der Gründung geplant. Entscheidend ist nicht allein, dass sich Metall im Beton befindet. Der Erder muss fachgerecht angeordnet, verbunden, herausgeführt, dokumentiert und für die vorgesehene Funktion geeignet sein.

Moderne Bauweisen können den Kontakt zum Erdreich einschränken, beispielsweise durch:

• Abdichtungen
• wasserundurchlässige Bauteile
• Perimeterdämmung
• Radonschutzmaßnahmen
• kapillarbrechende Schichten
• vollständig isolierte Bodenplatten

Dann muss bereits während der Planung geklärt werden, ob beispielsweise ein zusätzlicher Ringerder oder eine andere Erdungsvariante erforderlich ist. Nach dem Betonieren lassen sich Fehler häufig nur noch mit erheblichem Aufwand korrigieren.

Was ist ein Ringerder?

Ein Ringerder wird außerhalb des Gebäudes im Erdreich verlegt. Er kann insbesondere dann erforderlich oder sinnvoll sein, wenn ein Fundamenterder aufgrund der Bauweise keinen ausreichenden Erdkontakt herstellen kann.

Bei Bestandsgebäuden kann ein Ringerder eine Nachrüstungsmöglichkeit sein. Voraussetzung sind jedoch geeignete Flächen, ausreichende Zugänglichkeit und eine fachgerechte Planung des Materials, des Korrosionsschutzes und der Anschlusspunkte.

Was ist ein Tiefenerder?

Ein Tiefen- oder Vertikalerder wird senkrecht in das Erdreich eingebracht. Diese Ausführung kann bei beengten Grundstücken und kleinen Hofflächen interessant sein, weil keine umlaufende Aufgrabung erforderlich ist.

Vor der Ausführung müssen unter anderem geprüft werden:

• vorhandene Versorgungsleitungen
• Abwasser- und Entwässerungsleitungen
• Grundstücksgrenzen
• Bodenbeschaffenheit
• erforderliche Einbringungstechnik
• Korrosionsbedingungen
• notwendige Stromtragfähigkeit
• Einbindung in das Gesamtschutzkonzept

Ein einzelner, ohne Planung eingeschlagener Erdungsstab ist keine verlässliche Universallösung.

Was bedeutet Hauptpotentialausgleich?

Der Hauptpotentialausgleich verbindet über die Haupterdungsschiene diejenigen leitfähigen Systeme, die Bestandteil des Schutzkonzeptes sind. Dadurch sollen gefährliche Potentialunterschiede zwischen gleichzeitig berührbaren leitfähigen Teilen begrenzt werden.

Je nach Gebäude können an der Haupterdungsschiene beispielsweise zusammengeführt werden:

• Erdungsleiter der Erdungsanlage
• Schutzleiter der elektrischen Anlage
• Schutzpotentialausgleichsleiter
• bestimmte metallene Gebäudeeinführungen
• geeignete metallene Rohr- und Versorgungssysteme
• Blitzschutzpotentialausgleich
• funktionale Erdungs- oder Potentialausgleichsleiter
• Verbindungen zu Antennen-, Daten- oder Kommunikationsanlagen

Nicht jedes sichtbare Metallteil muss automatisch angeschlossen werden. Entscheidend ist, ob es sich um ein fremdes leitfähiges Teil handelt, das ein Potential in das Gebäude einführen kann oder aufgrund des Schutzkonzeptes einzubeziehen ist.

Fensterrahmen, einzelne Geländer oder Türzargen müssen daher nicht allein deshalb mit der Haupterdungsschiene verbunden werden, weil sie aus Metall bestehen.

Erdung, Potentialausgleich und Schutzleiter im Vergleich

Warum Erdung und Potentialausgleich so wichtig sind

Bei einem elektrischen Fehler kann ein leitfähiges Gehäuse Spannung annehmen. Damit die Schutzmaßnahme wirksam wird, müssen Fehler erkannt und die Stromversorgung innerhalb der vorgesehenen Bedingungen abgeschaltet werden.

Die Erdungs- und Schutzleiterstruktur unterstützt dabei ein abgestimmtes System aus:

• Schutzleitern
• Potentialausgleich
• Sicherungen
• Leitungsschutzschaltern
• Fehlerstrom-Schutzeinrichtungen
• Netzform und Abschaltbedingungen
• Überspannungsschutz
• gegebenenfalls Blitzschutz

Fehlt eine Verbindung oder ist sie unterbrochen, kann eine Anlage äußerlich unauffällig erscheinen und im Fehlerfall dennoch gefährlich werden.

Ein ordnungsgemäßer Potentialausgleich ist besonders wichtig, wenn eine Person gleichzeitig zwei leitfähige Systeme berühren kann, die im Fehlerfall unterschiedliche Potentiale annehmen könnten.

Erdung ist kein Ersatz für den FI-Schalter

Ein FI-Schalter beziehungsweise eine Fehlerstrom-Schutzeinrichtung überwacht Differenzströme und schaltet bei Überschreiten des vorgesehenen Auslösestroms ab. Er erfüllt damit eine andere Aufgabe als die Erdungsanlage.

Eine aktuelle Fehlerstrom-Schutzeinrichtung ersetzt weder:

• den Schutzleiter,
• die Haupterdungsschiene,
• den Schutzpotentialausgleich,
• eine erforderliche Erdungsanlage,
• noch die Überprüfung der Abschaltbedingungen.

Bei älteren Installationen sollte deshalb nicht nur über das Nachrüsten eines FI-Schalters in Charlottenburg gesprochen werden. Zunächst muss geklärt sein, ob Schutzleiter, Erdung, Netzform und Verteilung insgesamt dafür geeignet sind.

Erdung ist kein Ersatz für Überspannungsschutz

Auch ein Überspannungsschutz kann nur innerhalb eines koordinierten Schutzkonzeptes zuverlässig arbeiten. Lange Anschlusswege, ungeeignete Leiterführung, fehlende Potentialausgleichsverbindungen oder eine unklare Erdungsanlage können die Schutzwirkung beeinträchtigen.

Bei einem geplanten Blitzschutz in Charlottenburg müssen äußerer Blitzschutz, innerer Blitzschutz, Erdungsanlage, Potentialausgleich und Überspannungsschutz gemeinsam betrachtet werden.

Wann sollte die Erdungsanlage in Charlottenburg geprüft werden?

Eine Überprüfung ist besonders sinnvoll, wenn Zustand, Aufbau oder Dokumentation der Anlage nicht eindeutig bekannt sind.

Typische Anlässe sind:

1. Es gibt keine Unterlagen zur Erdungsanlage.
2. Eine Haupterdungsschiene ist nicht auffindbar.
3. Die sichtbare Schiene ist korrodiert, beschädigt oder schlecht zugänglich.
4. Erdungs- oder Potentialausgleichsleiter wurden bei Umbauten entfernt.
5. Metallene Wasserleitungen wurden teilweise durch Kunststoffleitungen ersetzt.
6. Hausanschlüsse oder Gebäudeeinführungen wurden verändert.
7. Der Zählerschrank oder die Hauptverteilung soll erneuert werden.
8. Eine Photovoltaikanlage, Wallbox oder Wärmepumpe ist geplant.
9. Ein äußerer Blitzschutz oder Überspannungsschutz soll installiert werden.
10. Im Keller finden Abdichtungs-, Fundament- oder Entwässerungsarbeiten statt.
11. Im Hof oder Garten werden Tiefbauarbeiten durchgeführt.
12. Ein Gebäude wird aufgeteilt, umgenutzt oder umfassend saniert.
13. Vor einem Immobilienkauf bestehen Zweifel an der Elektroinstallation.
14. Nach Blitzschlag, Überspannung, Brand- oder Wasserschaden.
15. Bei gewerblich genutzten Gebäuden im Rahmen eines Prüf- und Instandhaltungskonzeptes.

Das bloße Fehlen einer sichtbar montierten Haupterdungsschiene ist noch kein endgültiger Nachweis eines Mangels. Sie kann verdeckt, verlegt oder an anderer Stelle angeordnet sein. Umgekehrt ist eine vorhandene Schiene kein Beweis dafür, dass alle Anschlüsse korrekt und elektrisch durchgängig sind.

Bei einem geplanten Erwerb kann eine Elektroprüfung vor dem Immobilienkauf helfen, Sicherheitsmängel und einen möglichen Investitionsbedarf vor Vertragsabschluss besser einzuschätzen.

Muss jedes alte Gebäude sofort nachgerüstet werden?

Eine neu veröffentlichte Norm führt nicht automatisch dazu, dass jede unveränderte Altanlage sofort vollständig auf den aktuellen Neubauzustand gebracht werden muss. Eine pauschale Nachrüstpflicht allein aus der DIN 18014 lässt sich nicht ableiten.

Entscheidend sind unter anderem:

• der nachweisbare Sicherheitszustand der vorhandenen Anlage,
• die zum Errichtungszeitpunkt geltenden Anforderungen,
• spätere Änderungen und Erweiterungen,
• die Art der Nutzung,
• der Zustand der Schutzmaßnahmen,
• Vorgaben des Netzbetreibers,
• ein vorhandenes Blitzschutz- oder Überspannungsschutzkonzept,
• vertragliche Anforderungen,
• Anforderungen von Versicherern oder Genehmigungsstellen.

Besteht eine konkrete Gefährdung, ist eine Schutzmaßnahme unwirksam oder wird die Anlage wesentlich geändert, kann Handlungsbedarf entstehen.

Bei einer umfassenden Elektrosanierung in Charlottenburg sollte die Erdungs- und Potentialausgleichsanlage deshalb von Beginn an mitgeplant werden. Eine neue Unterverteilung allein beseitigt keine Mängel an der übergeordneten Schutzstruktur.

Aktueller Normenstand im August 2026

Für Erdung und Potentialausgleich greifen mehrere Regelwerke ineinander. Nicht jede Norm gilt in jeder Situation gleichermaßen.

DIN 18014

Die gültige DIN 18014:2023-06 behandelt Planung, Ausführung und Dokumentation von Erdungsanlagen für Gebäude. Sie ist nicht mehr ausschließlich auf den klassischen Fundamenterder ausgerichtet, sondern berücksichtigt unterschiedliche Erderarten und bauliche Situationen.

Im August 2026 liegt zusätzlich der Entwurf DIN 18014/A1:2026-08 vor. Dabei handelt es sich noch nicht um eine endgültig verabschiedete Änderung. Der Entwurf stellt unter anderem klar, dass die DIN 18014 beschreibt, wie eine erforderliche oder vorgesehene Erdungsanlage auszuführen ist. Ob eine Erdungsanlage im konkreten Fall verlangt wird, ergibt sich aus weiteren technischen Regeln, Anschlussbedingungen und dem jeweiligen Schutzkonzept.

DIN VDE 0100-540

Die DIN VDE 0100-540:2024-06 enthält Anforderungen an:

• Erdungsanlagen,
• Schutzleiter,
• Schutzpotentialausgleichsleiter,
• funktionale Erdungs- und Potentialausgleichsmaßnahmen.

Sie ist für die Planung und Ausführung der elektrischen Schutzstruktur besonders relevant.

DIN VDE 0100-410

Diese Normenreihe behandelt Schutzmaßnahmen gegen elektrischen Schlag. Dazu zählt auch der Schutzpotentialausgleich über die Haupterdungsschiene als Bestandteil der Schutzmaßnahme „automatische Abschaltung der Stromversorgung“.

DIN VDE 0100-600

Neue elektrische Anlagen sowie geänderte oder erweiterte Anlagenteile müssen vor der Inbetriebnahme geprüft werden. Die Prüfung umfasst je nach Auftrag und Anlage Besichtigen, Erproben, Messen und Dokumentieren.

VDE-AR-N 4100 und Stromnetz Berlin

Für Arbeiten am Netzanschluss, am Zählerplatz und an der Hauptstromversorgung sind außerdem die aktuellen Technischen Anschlussregeln und die Unterlagen von Stromnetz Berlin zu berücksichtigen.

Seit März 2026 ist die VDE-AR-N 4100:2026-04 in Kraft. Ergänzend sind die für Berlin veröffentlichten Technischen Anschlussbedingungen und Umsetzungshinweise maßgeblich.

Das ist insbesondere beim Erneuern eines Zählerschranks in Charlottenburg relevant. Die Erdungs- und Potentialausgleichssituation sollte dann nicht isoliert vom Netzanschluss betrachtet werden.

Blitzschutznormen

Bei Gebäuden mit äußerem Blitzschutz oder einer entsprechenden Risikoanforderung ist zusätzlich die DIN-EN-IEC-62305-Reihe zu beachten. Diese behandelt unter anderem:

• Risikoanalyse,
• äußeren Blitzschutz,
• Erdungsanlage,
• Ableitungen,
• Blitzschutzpotentialausgleich,
• Schutz elektrischer und elektronischer Systeme.

Darf eine Wasserleitung als Erdung verwendet werden?

Nein. Versorgungsrohre dürfen eine geplante Erdungsanlage nicht ersetzen.

Ältere Gebäude wurden teilweise über metallene Wasserleitungsnetze oder andere Rohrsysteme geerdet. Eine solche Abhängigkeit ist heute nicht verlässlich, weil Leitungen:

• durch Kunststoffabschnitte ersetzt werden können,
• bei Reparaturen getrennt werden,
• über isolierende Bauteile verfügen,
• außerhalb des Gebäudes verändert werden,
• nicht dauerhaft kontrollierbar sind.

Davon zu unterscheiden ist die Einbindung eines metallenen Rohrsystems in den Schutzpotentialausgleich. Ein metallisches Wasser-, Heizungs- oder Versorgungssystem kann je nach Ausführung und Einstufung in den Potentialausgleich einzubeziehen sein. Dadurch wird es jedoch nicht zur regulären Erdungsanlage.

Eine grün-gelbe Leitung am Wasserrohr kann deshalb bedeuten, dass ein Potentialausgleich vorhanden ist. Sie beweist aber nicht, dass das Gebäude über einen geeigneten Erder verfügt.

Hauptpotentialausgleich in einem Mehrfamilienhaus

In einem Mehrfamilienhaus betrifft die Erdungs- und Potentialausgleichsanlage regelmäßig das Gesamtgebäude. Eine improvisierte Einzellösung nur für eine Wohnung ist daher meistens nicht sachgerecht.

Zu berücksichtigen sind unter anderem:

• Hausanschluss und Netzform
• Hauptverteilung und Zähleranlage
• Haupterdungsschiene
• Steigleitungen
• Schutzleiterstruktur
• Gebäudeeinführungen
• Heizungs- und Versorgungssysteme
• Antennen- und Datentechnik
• Blitz- und Überspannungsschutz
• Photovoltaik- oder Ladeanlagen
• gemeinschaftlich genutzte Grundstücksflächen

Bei einer Wohnungseigentümergemeinschaft müssen technische Planung, Zugang zu Gemeinschaftsflächen und Eigentümerentscheidungen frühzeitig koordiniert werden. Ein Tiefenerder im Innenhof oder Arbeiten an der Hauptverteilung können nicht allein aus einer einzelnen Wohnung heraus geplant werden.

Erdung bei Photovoltaik, Wallbox und Wärmepumpe

Neue elektrische Großverbraucher und Energieanlagen verändern nicht automatisch die Erdungsanlage. Sie erhöhen jedoch die Anforderungen an Planung, Schutzkoordination und Dokumentation.

Photovoltaikanlage

Bei einer Photovoltaikanlage müssen unter anderem betrachtet werden:

• vorhandene Erdungsanlage
• Potentialausgleich
• Schutzleiterführung
• Überspannungsschutz auf Wechsel- und Gleichspannungsseite
• metallene Unterkonstruktion
• vorhandener äußerer Blitzschutz
• Trennungsabstände
• Wechselrichter und Batteriespeicher
• Einbindung in Hauptverteilung und Zähleranlage

Vor der Installation sollte deshalb geprüft werden, ob die vorhandene Elektroanlage für das geplante Gesamtsystem geeignet ist. Weitere Informationen finden Sie unter Photovoltaik-Elektriker in Charlottenburg.

Wallbox

Bei einer Wallbox sind Netzform, Schutzmaßnahmen, Fehlerstromschutz, Überspannungsschutz, Leitungsweg und Abschaltbedingungen zu prüfen. Eine mangelhafte Schutzleiter- oder Erdungsstruktur darf nicht einfach durch eine neue Zuleitung übergangen werden.

Mehr zur Planung finden Sie unter Wallbox installieren in Charlottenburg.

Wärmepumpe

Wärmepumpen verbinden häufig elektrische Leistungsversorgung, Steuerung, Kommunikation und metallene Anlagenkomponenten. Deshalb sollten Potentialausgleich, Schutzleiter, Überspannungsschutz und gegebenenfalls die Einbindung weiterer Gebäudesysteme gemeinsam geplant werden.

Fundamenterder im Neubau richtig planen

Die Planung der Erdungsanlage sollte beginnen, bevor Bewehrung, Bodenplatte und Abdichtung geschlossen werden. Sie darf nicht erst nach Fertigstellung des Rohbaus thematisiert werden.

Frühzeitig zu klären sind:

• Welche Erderart ist für die Bauweise geeignet?
• Ist ausreichender Kontakt zum Erdreich vorhanden?
• Wird ein äußerer Blitzschutz vorgesehen?
• Sind Photovoltaik, Speicher oder Ladeinfrastruktur geplant?
• Wo wird die Haupterdungsschiene angeordnet?
• Welche Anschlussfahnen und Anschlusspunkte werden benötigt?
• Welche Gebäudetechnik ist einzubeziehen?
• Wer koordiniert Bauunternehmen und Elektrofachbetrieb?
• Welche Nachweise und Fotos werden erstellt?

Welche Dokumentation sollte vorhanden sein?

Eine nachvollziehbare Dokumentation kann je nach Anlage unter anderem enthalten:

• Grundriss oder Verlegeplan der Erdungsanlage
• Lage und Art der Erder
• verwendete Werkstoffe
• Verbindungspunkte
• Anschlussfahnen
• Lage der Haupterdungsschiene
• aussagekräftige Fotos vor dem Betonieren oder Verfüllen
• Ergebnisse der Durchgängigkeits- und Erdungsmessungen
• Datum der Ausführung
• Angaben zu den ausführenden Fachunternehmen
• Hinweise zu späteren Erweiterungen

Eine Rechnung mit der Position „Fundamenterder eingebaut“ ist kein vollständiger technischer Nachweis.

Erdung im Altbau nachrüsten

Ein Fundamenterder kann nach Fertigstellung des Fundaments nicht einfach nachträglich in das bestehende Fundament eingebaut werden. Im Bestand müssen deshalb alternative Lösungen geprüft werden.

Mögliche Erderarten für Bestandsgebäude

Welche Lösung geeignet ist, lässt sich nicht seriös allein aus dem Baujahr oder einem Foto des Sicherungskastens ableiten.

Besonderheiten in Charlottenburger Bestandsgebäuden

Bei innerstädtischen Gebäuden können folgende Bedingungen die Nachrüstung beeinflussen:

• geschlossene Blockrandbebauung
• vollständig gepflasterte Innenhöfe
• Kellergewölbe und Kelleranbauten
• geringe Abstände zu Nachbargrundstücken
• gemeinschaftliche Hofflächen
• zahlreiche Versorgungsleitungen
• nicht dokumentierte frühere Umbauten
• vermietete Gewerbeeinheiten im Erdgeschoss
• mehrere Zähleranlagen oder Hausanschlüsse
• bestehende Antennen-, Solar- oder Kommunikationstechnik

Deshalb sollte zunächst der vorhandene Zustand ermittelt werden. Erst danach wird entschieden, ob und in welcher Form eine neue Erdungsanlage erforderlich und ausführbar ist.

Erdung und Potentialausgleich Charlottenburg

Schritt für Schritt: Erdungsanlage und Potentialausgleich prüfen

Schritt 1: Anlass und Ziel der Prüfung festlegen

Zunächst wird geklärt, warum die Prüfung erforderlich ist. Typische Ziele sind:

• allgemeine Sicherheitsprüfung,
• Vorbereitung einer Elektrosanierung,
• Erneuerung des Zählerschranks,
• Photovoltaikinstallation,
• Wallboxanschluss,
• Wärmepumpenanschluss,
• Blitzschutzplanung,
• Immobilienkauf,
• Beseitigung eines bekannten Mangels.

Der erforderliche Prüfumfang hängt wesentlich von diesem Ziel ab.

Schritt 2: Vorhandene Unterlagen auswerten

Hilfreich sind:

• alte Elektropläne,
• Bauunterlagen,
• Messprotokolle,
• Fotos aus der Bauphase,
• Blitzschutzunterlagen,
• Dokumentationen früherer Sanierungen,
• Angaben zum Hausanschluss,
• Unterlagen von Stromnetz Berlin.

Fehlende Unterlagen bedeuten nicht automatisch, dass keine Erdungsanlage vorhanden ist. Sie erhöhen aber den Untersuchungsbedarf.

Schritt 3: Sichtprüfung durchführen

Bei der Sichtprüfung werden – soweit zugänglich und Bestandteil des Auftrags – insbesondere betrachtet:

• Haupterdungsschiene,
• Erdungsleiter,
• Potentialausgleichsleiter,
• Hauptverteilung,
• Gebäudeeinführungen,
• sichtbare Anschlüsse an Rohrsystemen,
• Übergänge zwischen Metall- und Kunststoffleitungen,
• Korrosion und mechanische Beschädigungen,
• Kennzeichnungen,
• Zugänglichkeit und Veränderungen.

Verplombte, spannungsführende oder geschlossene Bereiche dürfen nur durch entsprechend befugte Fachkräfte geöffnet werden.

Schritt 4: Netzform und Schutzkonzept bestimmen

Eine Erdungsmessung ohne Kenntnis der Netzform und Schutzmaßnahme kann falsch interpretiert werden. Daher werden unter anderem geklärt:

• Art des Netzanschlusses
• Aufbau von Neutral- und Schutzleitern
• Zustand der Hauptverteilung
• Fehlerstrom-Schutzeinrichtungen
• automatische Abschaltbedingungen
• vorhandener Überspannungsschutz
• vorhandener äußerer Blitzschutz

Schritt 5: Haupterdungsschiene und Verbindungen beurteilen

Es wird geprüft, ob die Haupterdungsschiene als zentraler Verbindungspunkt geeignet ist und ob die erforderlichen Leiter nachvollziehbar zugeordnet werden können.

Dabei geht es nicht nur um die Anzahl der angeschlossenen Leitungen, sondern auch um:

• Leiterführung
• Querschnitt und Eignung
• Befestigung
• Kontaktstellen
• Korrosion
• Unterbrechungen
• nachträgliche Veränderungen
• eindeutige Zuordnung

Schritt 6: Elektrische Durchgängigkeit prüfen

Sichtbare Verbindungen können elektrisch unterbrochen oder hochohmig sein. Deshalb werden relevante Schutz- und Potentialausgleichsleiter mit geeigneten Prüfverfahren auf Durchgängigkeit untersucht.

Eine lackierte, verrostete oder lose Rohrschelle kann äußerlich vorhanden sein, ohne eine dauerhaft zuverlässige Verbindung herzustellen.

Schritt 7: Erdungsanlage mit geeignetem Verfahren messen

Abhängig von Netzform, Erderart, Parallelverbindungen, Zugänglichkeit und Prüfziel wird ein passendes Messverfahren ausgewählt.

Ein einzelner Zahlenwert darf nicht isoliert beurteilt werden. Das Messergebnis kann unter anderem beeinflusst werden durch:

• parallele Erdverbindungen,
• angeschlossene Versorgungsnetze,
• Bodenfeuchtigkeit,
• Bodenbeschaffenheit,
• Lage und Art des Erders,
• Messaufbau,
• Jahreszeit,
• bestehende metallene Gebäudeverbindungen.

Schritt 8: Maßnahmenkonzept erstellen

Erst nach der Bestandsaufnahme wird festgelegt, welche Arbeiten erforderlich sind. Möglich sind beispielsweise:

• Kennzeichnung und Dokumentation vorhandener Anschlüsse
• Instandsetzung einzelner Verbindungen
• Erneuerung der Haupterdungsschiene
• Ergänzung fehlender Potentialausgleichsleiter
• Errichtung einer neuen Erdungsanlage
• Nachrüstung eines Tiefen- oder Ringerders
• Koordination mit Zählerschrank, PV, Wallbox oder Wärmepumpe
• Ergänzung eines Überspannungsschutzkonzeptes
• Abstimmung mit einem Blitzschutzfachplaner

Schritt 9: Abschlussprüfung und Dokumentation

Nach der Ausführung werden die betroffenen Schutzmaßnahmen geprüft und dokumentiert. Die Dokumentation sollte so aufgebaut sein, dass spätere Fachbetriebe erkennen können:

• was vorgefunden wurde,
• welche Maßnahmen ausgeführt wurden,
• welche Messverfahren verwendet wurden,
• welche Ergebnisse erzielt wurden,
• wo Erder und Anschlüsse liegen,
• welche Punkte künftig kontrolliert werden müssen.

Welcher Erdungswiderstand ist gut?

Auf diese Frage gibt es keinen universellen Zahlenwert, der für jedes Gebäude und jede Schutzmaßnahme gleichermaßen gilt.

Der zulässige oder anzustrebende Wert hängt unter anderem ab von:

• Netzform
• Schutzmaßnahme
• Abschaltbedingungen
• Erderart
• Blitzschutzkonzept
• Überspannungsschutzkonzept
• örtlichen Bodenverhältnissen
• Messverfahren
• parallel vorhandenen Erdverbindungen
• Vorgaben des Netzbetreibers
• Planung des Gesamtprojektes

Ein niedriger Messwert allein beweist außerdem nicht, dass alle Potentialausgleichsleiter, Schutzleiter und Anschlusspunkte ordnungsgemäß vorhanden sind.

Umgekehrt darf ein auffälliger Wert nicht ohne Prüfung des Messaufbaus und der Randbedingungen bewertet werden. Seriös ist deshalb immer die Kombination aus Sichtprüfung, Dokumentenprüfung, Durchgängigkeitsprüfung, geeigneter Messung und technischer Gesamtbewertung.

Was kostet die Prüfung oder Nachrüstung?

Die Kosten hängen stark davon ab, ob lediglich ein frei zugänglicher Hauptpotentialausgleich geprüft werden soll oder eine nicht dokumentierte Erdungsanlage vollständig untersucht und nachgerüstet werden muss.

Wichtige Kostenfaktoren sind:

• Größe und Nutzung des Gebäudes
• Zahl der Unterverteilungen und Hausanschlüsse
• Zugänglichkeit der Haupterdungsschiene
• vorhandene Dokumentation
• Anzahl der zu prüfenden Verbindungen
• erforderliche Messverfahren
• Erdarbeiten
• Boden und Befestigungsflächen
• Leitungs- und Anschlusswege
• Art und Anzahl der Erder
• Wiederherstellung von Pflaster oder Oberflächen
• Blitzstromtragfähigkeit
• Zusammenarbeit mit Tiefbau- oder Blitzschutzunternehmen
• Umfang der Dokumentation

Bei einem unklaren Bestandsgebäude bieten wir zunächst eine Vor-Ort-Prüfung zum Pauschalpreis von 79 Euro an. Weiterführende Messungen, Planungsleistungen, Material, Erdarbeiten und Installationen werden anhand des festgestellten Umfangs kalkuliert.

Ein pauschaler Festpreis für das vollständige Nachrüsten einer Erdungsanlage wäre ohne Kenntnis von Gebäude, Grundstück, Leitungsbestand und Schutzkonzept nicht seriös.

Was sollten Eigentümer vor dem Termin vorbereiten?

Für eine erste Einschätzung sind folgende Informationen hilfreich:

• Baujahr des Gebäudes
• Einfamilienhaus, Mehrfamilienhaus, WEG oder Gewerbe
• Anlass der Prüfung
• geplante Erweiterungen
• bekannte Umbauten
• vorhandener Blitzschutz
• vorhandene Photovoltaik- oder Antennenanlage
• Lage von Hausanschluss und Hauptverteilung
• alte Pläne oder Prüfprotokolle
• Fotos zugänglicher Bauteile

Geeignete Fotos zeigen:

• den geschlossenen Zählerschrank,
• die geschlossene Hauptverteilung,
• eine frei zugängliche Haupterdungsschiene,
• sichtbare Gebäudeeinführungen,
• den Hausanschlussraum,
• mögliche Hofflächen für eine Erdungsanlage,
• vorhandene Anschlussfahnen.

Bitte keine Abdeckungen entfernen und keine verplombten oder spannungsführenden Bereiche öffnen.

Praxisbeispiel: Mehrfamilienhaus mit geplanter Photovoltaikanlage

Das folgende Beispiel ist ein realistischer Modellfall und keine konkrete Kundenreferenz.

Ausgangssituation

In einem älteren Charlottenburger Mehrfamilienhaus soll eine Photovoltaikanlage auf dem Dach installiert werden. Im Keller befindet sich eine ältere Hauptverteilung. An einem metallenen Heizungsrohr ist eine grün-gelbe Leitung befestigt. Unterlagen über einen Fundament- oder Ringerder existieren nicht.

Die Hauptwasserleitung wurde bei einer früheren Sanierung teilweise durch Kunststoffrohre ersetzt. Im Innenhof sind nur kleine, überwiegend gepflasterte Flächen vorhanden.

Häufige vorschnelle Annahme

Die vorhandene grün-gelbe Leitung wird als Beweis angesehen, dass das Gebäude ordnungsgemäß geerdet sei. Für die Photovoltaikanlage müsse lediglich ein Überspannungsableiter eingebaut werden.

Diese Annahme wäre technisch nicht ausreichend.

Fachgerechtes Vorgehen

Zunächst werden Hauptverteilung, Haupterdungsschiene, Schutzleiterstruktur und sichtbare Potentialausgleichsverbindungen aufgenommen. Danach wird geprüft, ob eine Erdungsanlage nachweisbar vorhanden und mit welchem Verfahren sie untersuchbar ist.

Parallel werden betrachtet:

• geplanter Wechselrichter,
• Batteriespeicher,
• Leitungsweg vom Dach,
• metallene Unterkonstruktion,
• Überspannungsschutz,
• vorhandener oder geplanter Blitzschutz,
• Zähleranlage,
• mögliche Erderpositionen im Innenhof.

Erst nach dieser Gesamtprüfung wird entschieden, ob bestehende Verbindungen instandgesetzt werden können oder eine neue Erdungsanlage, beispielsweise mit geeigneten Tiefenerdern oder einer kombinierten Lösung, geplant werden muss.

Ergebnis

Statt einzelne grün-gelbe Leitungen nachzurüsten, erhält das Gebäude ein nachvollziehbares Gesamtkonzept. Die Eigentümergemeinschaft weiß anschließend:

• welche Schutzstruktur vorhanden ist,
• welche Mängel bestehen,
• welche Arbeiten für die Photovoltaikanlage erforderlich sind,
• welche Erdarbeiten notwendig werden,
• wie die Anlage künftig dokumentiert und geprüft werden kann.

Experteneinschätzung

Die entscheidende Frage lautet nicht: „Ist irgendwo ein grün-gelbes Kabel angeschlossen?“

Entscheidend sind drei andere Fragen:

1. Welche Erdungsanlage ist tatsächlich vorhanden?
2. Wie sind Haupterdungsschiene, Schutzleiter und relevante Gebäudesysteme miteinander verbunden?
3. Wie wurde die Wirksamkeit geprüft und dokumentiert?

Gerade im Altbau ist eine vorhandene Verbindung am Wasser- oder Heizungsrohr kein Ersatz für ein nachgewiesenes Schutzkonzept.

Wirtschaftlich sinnvoll ist es, die Erdungsanlage mit anderen ohnehin geplanten Arbeiten zu koordinieren, beispielsweise mit:

• Kellerabdichtung,
• Hofsanierung,
• Tiefbauarbeiten,
• Erneuerung des Zählerschranks,
• Elektrosanierung,
• Photovoltaik,
• Wallbox,
• Wärmepumpe,
• Fassaden- oder Dacharbeiten,
• Blitzschutzmaßnahmen.

Wird die Erdung erst nach Abschluss dieser Arbeiten untersucht, müssen Oberflächen unter Umständen erneut geöffnet werden.

Häufige Fehler bei Erdung und Potentialausgleich

1. Das Wasserrohr wird als Erder betrachtet

Ein metallisches Rohr kann in den Potentialausgleich einzubeziehen sein. Es ersetzt jedoch keine kontrollierte Erdungsanlage.

2. Vorhandene grün-gelbe Leitungen werden ungeprüft akzeptiert

Farbe und sichtbare Befestigung sagen nichts über Durchgängigkeit, Leiterführung oder Funktion aus.

3. Nur der Erdungswiderstand wird betrachtet

Ein einzelner Messwert kann weder fehlende Potentialausgleichsleiter noch unterbrochene Schutzleiter ausschließen.

4. Es wird ein universeller Ohmwert verlangt

Der erforderliche Wert hängt von Netzform, Schutzmaßnahme und Gesamtkonzept ab. Eine pauschale Zahl kann irreführend sein.

5. Ein Erdungsstab wird ohne Leitungsprüfung eingeschlagen

Unterirdische Strom-, Gas-, Wasser-, Telekommunikations- oder Entwässerungsleitungen können beschädigt werden. Vor Erdarbeiten müssen Lage und Randbedingungen geklärt werden.

6. Ungeeignete Werkstoffe werden kombiniert

Falsche Materialkombinationen und ungeeignete Einbauorte können Korrosion beschleunigen und die Dauerhaftigkeit beeinträchtigen.

7. Die Erdungsanlage wird nicht dokumentiert

Nach dem Betonieren, Verfüllen oder Pflastern ist die tatsächliche Lage später kaum noch feststellbar.

8. Eine Wohnung erhält eine isolierte Einzellösung

In Mehrfamilienhäusern muss das Schutzkonzept des Gesamtgebäudes berücksichtigt werden. Eine separate Wohnungs-„Erdung“ kann technisch wirkungslos oder problematisch sein.

9. FI-Schalter oder Überspannungsableiter werden als Ersatz angesehen

Beide Geräte erfüllen wichtige, aber andere Aufgaben. Sie beseitigen keine mangelhafte Erdungs- oder Schutzleiterstruktur.

10. Blitzschutz und Elektroinstallation werden getrennt geplant

Äußerer Blitzschutz, Erdungsanlage, Potentialausgleich und Überspannungsschutz müssen koordiniert werden.

11. Der Fundamenterder wird zu spät beauftragt

Wurde die Bodenplatte bereits geschlossen, können notwendige Verbindungen, Anschlussfahnen und Dokumentationen fehlen.

12. Nur neue Anlagenteile werden betrachtet

Eine neue PV-Anlage, Wallbox oder Verteilung kann nur innerhalb einer geeigneten übergeordneten Schutzstruktur sicher betrieben werden.

Kurz zusammengefasst

• Eine Erdungsanlage verbindet das Schutzsystem eines Gebäudes mit dem Erdreich.
• Die Haupterdungsschiene ist der zentrale Verbindungspunkt.
• Der Hauptpotentialausgleich heißt technisch präzise Schutzpotentialausgleich über die Haupterdungsschiene.
• Wasser- und Gasleitungen dürfen nicht als Ersatz für eine Erdungsanlage verwendet werden.
• Ein FI-Schalter ersetzt weder Erdung noch Schutzpotentialausgleich.
• Es gibt keinen universellen Erdungswiderstand, der für jedes Gebäude gleichermaßen gilt.
• Bei Altbauten muss zuerst der tatsächliche Bestand ermittelt werden.
• Für Neubauten muss die Erdungsanlage vor Betonage und Abdichtung geplant werden.
• PV, Wallbox, Wärmepumpe, Blitzschutz und Zählerschrank sollten mit der Erdung koordiniert werden.
• Nach Ausführung sind Messung, Prüfung und nachvollziehbare Dokumentation erforderlich.

Häufig gestellte Fragen zu Erdung und Potentialausgleich

Was ist der Unterschied zwischen Erdung und Potentialausgleich?

Die Erdung stellt eine leitfähige Verbindung zum Erdreich her. Der Potentialausgleich verbindet relevante leitfähige Systeme miteinander, damit gefährliche Spannungsunterschiede begrenzt werden. Beide Maßnahmen ergänzen sich, sind aber nicht identisch.

Was ist eine Haupterdungsschiene?

Die Haupterdungsschiene ist der zentrale Anschlusspunkt für Erdungsleiter, Schutzpotentialausgleichsleiter, Schutzleiter und gegebenenfalls weitere funktionale oder blitzschutztechnische Verbindungen.

Ist eine Potentialausgleichsschiene dasselbe wie eine Haupterdungsschiene?

Die Begriffe werden im Alltag häufig gleich verwendet. „Potentialausgleichsschiene“ ist vor allem in älteren Unterlagen verbreitet. Der heutige zentrale Begriff ist Haupterdungsschiene. Entscheidend ist nicht die Beschriftung, sondern die tatsächliche Funktion und fachgerechte Einbindung.

Muss jedes alte Haus einen Fundamenterder haben?

Ein Fundamenterder kann nach Fertigstellung des Gebäudes nicht einfach nachträglich in das alte Fundament eingebaut werden. Ob eine andere Erdungsanlage erforderlich ist, muss anhand des Gebäudes, der vorhandenen Schutzmaßnahmen und geplanter Änderungen beurteilt werden.

Besteht für Altbauten eine generelle Nachrüstpflicht?

Eine pauschale Nachrüstpflicht allein aufgrund einer neueren DIN-Ausgabe besteht nicht automatisch. Bei Sicherheitsmängeln, wesentlichen Änderungen, neuen Anlagen oder konkreten Anforderungen kann jedoch eine Anpassung erforderlich werden.

Kann das Wasserrohr als Erdung verwendet werden?

Nein. Ein metallisches Wasserrohr kann unter bestimmten Voraussetzungen in den Potentialausgleich einbezogen werden, darf aber nicht als Ersatz für eine reguläre Erdungsanlage dienen.

Kann eine einzelne Wohnung einen eigenen Erder erhalten?

In einem Mehrfamilienhaus ist eine isolierte Einzellösung regelmäßig nicht sinnvoll. Erdung, Hauptverteilung, Schutzleiter und Potentialausgleich betreffen das Gebäudegesamtsystem und müssen entsprechend koordiniert werden.

Kann man eine Erdungsanlage messen?

Ja. Das geeignete Messverfahren hängt von Erderart, Netzform, Parallelverbindungen und Zugänglichkeit ab. Zusätzlich sollten Sichtprüfung und Durchgängigkeitsprüfung durchgeführt werden.

Welcher Erdungswiderstand ist vorgeschrieben?

Es gibt keinen einzigen allgemeingültigen Wert für alle Gebäude. Die Bewertung hängt von Schutzmaßnahme, Netzform, Blitzschutzkonzept, Messverfahren und weiteren technischen Bedingungen ab.

Ersetzt ein FI-Schalter den Potentialausgleich?

Nein. Ein FI-Schalter ist eine zusätzliche beziehungsweise vorgeschriebene Abschalteinrichtung, ersetzt aber weder Schutzleiter noch Erdungsanlage oder Schutzpotentialausgleich.

Benötigt ein Überspannungsableiter eine Erdung?

Überspannungsschutz muss in ein geeignetes Erdungs- und Potentialausgleichskonzept eingebunden werden. Kurze, fachgerecht geführte Anschlusswege und eine abgestimmte Schutzstruktur sind entscheidend.

Wann ist ein Tiefenerder sinnvoll?

Ein Tiefenerder kann bei beengten Grundstücken, kleinen Innenhöfen oder fehlenden umlaufenden Flächen infrage kommen. Die Eignung hängt von Boden, Leitungsbestand, Einbringungsmöglichkeit und Schutzkonzept ab.

Wie oft sollte eine Erdungsanlage geprüft werden?

Für alle privaten Gebäude gibt es kein einziges allgemeines Prüfintervall. Eine Prüfung ist insbesondere nach Umbauten, Tiefbauarbeiten, Blitzereignissen, sichtbaren Schäden und bei unklarer Dokumentation sinnvoll. Bei gewerblichen Anlagen richten sich Intervalle nach Nutzung, Gefährdungsbeurteilung und einschlägigen Prüfanforderungen.

Wer darf Erdung und Potentialausgleich prüfen?

Die Prüfung elektrischer Schutzmaßnahmen gehört in die Hände einer qualifizierten Elektrofachkraft. Bei äußerem Blitzschutz oder komplexen Blitzschutzsystemen kann zusätzlich eine entsprechend qualifizierte Blitzschutzfachkraft erforderlich sein.

Reichen Fotos für die Beurteilung aus?

Fotos helfen bei einer ersten Einschätzung. Sie ersetzen jedoch keine Vor-Ort-Prüfung, weil verdeckte Leiter, elektrische Durchgängigkeit, Netzform und Erdungswerte nicht allein optisch beurteilt werden können.

Erdung und Potentialausgleich Charlottenburg fachgerecht bewerten

Erdung und Potentialausgleich Charlottenburg sollte immer als zusammenhängendes Schutzsystem und nicht als einzelne grün-gelbe Leitung betrachtet werden. Eine fachgerechte Prüfung umfasst die vorhandene Erdungsanlage, die Haupterdungsschiene, Schutzleiter, relevante Gebäudeeinführungen, Potentialausgleichsverbindungen und die Abstimmung mit FI-, Überspannungs- und Blitzschutzmaßnahmen.

Bei Neubauten entscheidet eine rechtzeitige Planung vor der Betonage über Qualität und Nachweisbarkeit. Bei Altbauten ist zunächst zu ermitteln, welche Anlage tatsächlich vorhanden ist und ob sie noch zuverlässig funktioniert. Erst danach lässt sich entscheiden, ob einzelne Verbindungen instandgesetzt oder ein Ring-, Tiefen- beziehungsweise kombinierter Erder nachgerüstet werden muss.

Eine belastbare Bewertung entsteht nicht durch Vermutungen, sondern durch Sichtprüfung, geeignete Messungen, fachliche Einordnung und nachvollziehbare Dokumentation.

Erdungsanlage in Charlottenburg prüfen lassen

Erdung oder Hauptpotentialausgleich unklar?

Wir prüfen die vorhandene Erdungs- und Potentialausgleichsanlage, bewerten erkennbare Mängel und klären, ob eine Instandsetzung oder Nachrüstung erforderlich ist.

Bei unklaren Bestandsanlagen bieten wir eine Vor-Ort-Prüfung zum Pauschalpreis von 79 Euro an. Anschließend erhalten Sie eine nachvollziehbare Einschätzung und – falls erforderlich – ein Angebot für die weiteren Arbeiten.

Telefon: 030 – 814 509 278
Prüfung der Erdungsanlage jetzt anfragen

Hilfreich sind vorab Fotos des geschlossenen Zählerschranks, einer frei zugänglichen Haupterdungsschiene, des Hausanschlussraums und möglicher Außenflächen. Bitte keine Abdeckungen entfernen.

Fachstand: 24. August 2026. Normenentwürfe und technische Anschlussbedingungen können sich ändern. Verbindlich ist immer die objektbezogene Planung anhand der zum Zeitpunkt der Ausführung geltenden Regelwerke.
